Análisis de fallas del acoplamiento de engranajes: cómo encontrar la verdadera causa raíz

Mikhail sacó la tapa de inspección del acoplamiento de la caja de engranajes del laminador de desbaste en reversa un martes por la mañana en Magnitogorsk y encontró dientes que parecían que alguien los hubiera atacado con una esmeriladora. El laminador solo había funcionado 18 meses desde el último reemplazo. Un vendedor del proveedor original culpó al material. El jefe de mantenimiento de Mikhail culpó a los operadores por demasiados bultos.

La verdad era más simple y más costosa: el acoplamiento se había dimensionado para el par de torsión normal de rodadura, pero la transmisión estaba arrancando con la placa a plena carga, y el par de torsión máximo era casi el doble de la clasificación del catálogo.

Si alguna vez has mirado fijamente un acoplamiento de engranajes fallido y te has preguntado por qué realmente se rompió, no estás solo. El análisis de fallas de acoplamientos de engranajes es una de las habilidades más útiles que un ingeniero de mantenimiento puede desarrollar, porque la pieza que falló a menudo es el síntoma, no la enfermedad. En esta guía aprenderás cómo leer los patrones de daño en los dientes, los bujes y los sellos de los acoplamientos de engranajes, lo que cada patrón dice sobre la condición de funcionamiento y cómo evitar que se repita la misma falla.

Cubriremos sobrecarga, desalineación, falla de lubricación, fatiga, contaminación y errores de instalación. También verá cómo documentar una falla para que su proveedor pueda recomendar un mejor reemplazo o una actualización personalizada.

Por qué importa el análisis de fallas de acoplamientos de engranajes

gear coupling failure analysis (2)

Un acoplamiento de engranajes no suele fallar sin advertencia. Deja evidencia en las caras de los dientes, en el lubricante y en las superficies de emparejamiento. El problema es que la mayoría de los equipos de mantenimiento reemplazan el acoplamiento y siguen adelante, por lo que la causa raíz sigue existiendo para destruir el siguiente. Es por eso que un proceso disciplinado de análisis de fallas de acoplamientos de engranajes se paga por sí mismo rápidamente.

El costo de un diagnóstico erróneo

Reemplazar un acoplamiento cuesta más que la pieza. Incluye mano de obra, tiempo de grúa, producción perdida y, a veces, daños secundarios en rodamientos o engranajes. Si el nuevo acoplamiento es idéntico al antiguo y la condición de funcionamiento no ha cambiado, el intervalo de falla será similar.

Por ejemplo, un molino de cemento en el centro de México reemplazó un acoplamiento de engranajes roto tres veces en cuatro años. Cada vez el proveedor envió el mismo tamaño. Un análisis adecuado de fallas de acoplamientos de engranajes mostró que el agujero estaba deslizándose lentamente sobre el eje del motor porque el ajuste de interferencia se había reducido por corrosión por fricción. Cambiar a un ajuste de interferencia mayor y agregar un compuesto de bloqueo extendió la vida del siguiente acoplamiento a más de siete años.

Qué incluye un buen análisis

Un análisis útil de fallas de acoplamientos de engranajes responde a cuatro preguntas:

  1. ¿Qué parte del acoplamiento falló primero? ¿Dientes, agujero del buje, pernos, juntas o manguito?

  2. ¿Cómo se ve la superficie dañada? ¿Pitting, rayado, desgaste, grietas o deformación plástica?

  3. ¿Cuál era la condición de funcionamiento antes de la falla? Datos de carga, velocidad, temperatura, lubricación y alineación.

  4. ¿Qué cambió antes de que comenzara la falla? ¿Nuevo motor, nueva carga, nuevos operadores o mantenimiento retrasado?

Si puede responder a esas cuatro preguntas, generalmente puede identificar la causa raíz y especificar un acoplamiento que no repita la falla. Este enfoque estructurado es el núcleo de un análisis práctico de fallas de acoplamientos de engranajes.

Modo de falla 1: Daño por sobrecarga y par máximo

Las fallas por sobrecarga ocurren cuando el par transmitido a través del acoplamiento supera su capacidad. El análisis de fallas de acoplamientos de engranajes casi siempre comienza aquí porque el daño es visible y la causa parece obvia. Lo difícil es probar si la sobrecarga fue ocasional o habitual.

¿Cómo se ve el daño por sobrecarga?

La señal clásica es la deformación plástica en las puntas o raíces de los dientes. Los dientes pueden parecer enrollados, empañados o cortados por completo. En casos graves, el agujero del buje girará sobre el eje y creará marcas de corrosión por fricción o una superficie pulida en el agujero.

Si solo un lado de los dientes está dañado, la sobrecarga puede haber ocurrido durante un evento en una sola dirección, como un atasco o un choque. Si ambos lados muestran desgaste, el acoplamiento ha estado funcionando por encima de su torque nominal repetidamente.

Causas comunes de sobrecarga

  • Arrancar un motor a plena carga sin un arranque suave

  • Atascos en la cadena de transmisión causados por material extraño o rodamientos atascados

  • Torques de frenado mayores que la capacidad del acoplamiento

  • Dimensionar incorrectamente el acoplamiento al utilizar el torque nominal sin un factor de servicio

  • Cargas de reversión de emergencia en grúas y rodillos

Ejemplo del mundo real: La máquina de papel de Indonesia

Una máquina de papel en Sumatra utilizó un acoplamiento de engranajes entre la caja de cambios de la sección de secado y el rodillo accionado. Los dientes del acoplamiento mostraban flancos pulidos y pequeñas grietas en las raíces después de 14 meses. El equipo de mantenimiento asumió fatiga.

La causa real fue un freno de tamaño excesivo que detuvo la sección en tres segundos en lugar de los ocho segundos diseñados. El par de frenado fue 2.4 veces el par nominal. Un acoplamiento más grande con una clasificación de par máximo más alta y una rampa de freno más lenta resolvió el problema.

Modo de falla 2: Desalineación y su señal

gear coupling failure analysis

Los acoplamientos de engranajes toleran mejor la desalineación que los acoplamientos rígidos, pero no la toleran para siempre. Una desalineación angular, radial o axial excesiva crea carga en los bordes, desgaste irregular de los dientes y fallas prematuras.

Desalineación angular

Cuando los ejes se encuentran en un ángulo, los dientes del acoplamiento se cargan fuertemente en un extremo de la cara del diente. El resultado es un patrón de desgaste que es intenso en un lado y casi limpio en el otro. La manga también puede mostrar marcas de empuje axial porque el acoplamiento intenta salir de la desalineación.

Desalineación radial

El desplazamiento paralelo hace que los dientes se carguen en el lado más cercano al desplazamiento. El patrón de desgaste está desplazado hacia un lado de la cara del diente, y el agujero de la manga puede mostrar desgaste ovalado.

Desalineación axial

El juego axial o la expansión térmica más allá del recorrido axial permitido por el acoplamiento hace que los dientes lleguen al fondo. El daño aparece como un desgaste intenso en los extremos de los dientes, puntas partidas o marcas de impacto donde los bujes golpean los hombros de la manga.

Cómo verificar la desalineación como causa

Mida los ejes después de quitar el acoplamiento. Compare las lecturas con los valores permitidos por el fabricante del acoplamiento. También compruebe si los valores permitidos se basaron en la alineación fría estática o en las condiciones de funcionamiento caliente. Una carcasa de caja de cambios que crece térmicamente 0,5 mm puede convertir una alineación fría aceptable en una desalineación caliente grave.

Modo de falla 3: Descomposición de la lubricación

Un acoplamiento de engranaje depende del lubricante para separar los dientes, disipar el calor y eliminar las partículas de desgaste. Cuando falla la lubricación, el metal entra en contacto con el metal y la falla se acelera rápidamente.

Signos de falla de lubricación

El signo más obvio es la presencia de dientes secos y decolorados con desgaste adhesivo intenso. El lubricante puede ser negro, espeso y lleno de partículas metálicas. En casos extremos, los dientes mostrarán tonos azules debido al sobrecalentamiento.

¿Por qué falla la lubricación?

  • Grado de lubricante incorrecto para la temperatura de funcionamiento

  • Grasa que se ha separado o endurecido durante el almacenamiento

  • Nivel de aceite demasiado bajo en los acoplamientos lubricados con aceite

  • Falla de los sellos que permite que la grasa se escape y que entren contaminantes

  • Intervalos de mantenimiento prolongados más allá de la recomendación del fabricante

  • Funcionamiento a alta velocidad que hace que la grasa se desplace de la malla de los dientes

Lubricación con grasa vs lubricación con aceite

Los acoplamientos lubricados con grasa son más simples pero menos eficaces para disipar el calor. Funcionan bien a velocidad y carga moderadas. Los acoplamientos lubricados con aceite son mejores para aplicaciones de alta velocidad o de servicio continuo porque el aceite circula y enfría. Si un acoplamiento lubricado con grasa sigue fallando por calor, cambiar a lubricación con aceite puede ser la solución adecuada.

Modo de falla 4: Fatiga y carga cíclica

gear coupling failure analysis (3)

Las fallas por fatiga ocurren después de muchos ciclos de carga, incluso cuando la carga máxima está dentro de la capacidad nominal del acoplamiento. El daño comienza como pequeñas grietas en las concentraciones de esfuerzo, como las raíces de los dientes, las ranuras de las clavijas o las esquinas del agujero. Las grietas crecen lentamente y luego causan repentinamente una fractura.

Aspecto de la fatiga

Las grietas por fatiga suelen mostrar marcas de playa o líneas de crecimiento progresivo en la superficie de fractura. El área de fractura final es rugosa y fibrosa. En los dientes de las ruedas dentadas, la fatiga aparece como picaduras o astilladuras que comienzan en la línea de paso y se propagan.

Factores que aceleran la fatiga

  • Alto número de ciclos debido a la operación continua

  • Vibración torsional o fluctuación de torque de la máquina accionada

  • Concentraciones de esfuerzo debido a una mala geometría de la raíz del diente

  • Corrosión por humedad o productos químicos que reduce la resistencia a la fatiga

  • Esfuerzos de tracción residuales debido al tratamiento térmico o el mecanizado

Un caso de una planta siderúrgica alemana

Un accionamiento de inclinación de convertidor en Duisburg sufrió repetidas fracturas del buje después de aproximadamente tres años de servicio. Todas las fracturas comenzaron en la esquina de la ranura para la chaveta. El análisis metalúrgico mostró que la ranura para la chaveta se había mecanizado con un radio de esquina afilado en lugar del relieve especificado.

La concentración de esfuerzos en la esquina inició grietas de fatiga. La solución fue especificar un radio más grande y una profundidad de ranura para la chaveta reducida en los bujes de reemplazo.

Modo de falla 5: Contaminación y corrosión

El polvo, el agua y los productos químicos del proceso son enemigos de los acoplamientos de engranaje. La contaminación acelera el desgaste abrasivo y la corrosión reduce la resistencia a la fatiga de los dientes y los bujes.

Patrones de daño por contaminación

El desgaste abrasivo crea una superficie opaca y rayada en los flancos de los dientes. La tasa de desgaste aumenta con el tiempo a medida que las partículas se incrustan en la grasa y actúan como pasta de pulir. El lubricante se sentirán áspero y puede contener partículas visibles.

Patrones de daño por corrosión

La corrosión aparece como manchas de color marrón rojizo, picaduras o un endurecimiento general de la superficie. Las picaduras son especialmente peligrosas porque cada hoyo actúa como un concentrador de tensiones y inicia grietas por fatiga.

¿Cómo entra la contaminación?

  • Juntas dañadas o faltantes

  • Acoplamientos de estilo abierto en ambientes polvorientos

  • Procedimientos de lavado que hacen entrar agua en el acoplamiento

  • Equipamiento exterior expuesto a la lluvia y la humedad

  • Derrames de procesos como ácidos, álcalis o sales

Para ambientes contaminados, especifique acoplamientos sellados con juntas laberínticas o de labio mejoradas. En ambientes extremadamente hostiles, considere recubrimientos de acero inoxidable o resistentes a la corrosión.

Modo de falla 6: Errores de instalación y montaje

gear coupling failure analysis (1)

Incluso un acoplamiento de tamaño correcto puede fallar rápidamente si se instala mal. Los errores de instalación son frustrantes porque son fáciles de prevenir pero costosos de arreglar después de la falla.

Errores comunes de instalación

  • El ajuste del neumático en el eje es demasiado suelto, lo que permite que el orificio gire y se desgaste

  • El ajuste del neumático es demasiado ajustado, lo que provoca grietas por tensión en el neumático

  • Los pernos se apretan de manera irregular, lo que crea desalineación y vibración del neumático

  • Las llaves son demasiado ajustadas o demasiado sueltas en la ranura de la llave

  • Faltan chavetas o se usan las incorrectas durante la alineación

  • Forzar el acoplamiento a alinearse doblando las tuberías

  • No comprobar la desalineación después del montaje

La importancia de las comprobaciones de desalineación

Después de la instalación, mida la desalineación radial y axial en los neumáticos del acoplamiento. Unos décimos de milímetro de desalineación pueden crear vibración y carga de desalineación que conduce a una falla prematura. Las comprobaciones de desalineación son especialmente importantes en los motores y reductores que se han renovado.

Cómo documentar un fallo de acoplamiento para su análisis

Una buena documentación hace que el análisis de fallos de acoplamientos de engranajes sea más rápido y preciso. Antes de tirar el acoplamiento a la basura, anote lo siguiente.

Fotografía todo

Toma fotos claras del acoplamiento en general, del área fallida y de detalles de las superficies dañadas. Incluye una escala o una regla en la foto para tener una referencia de tamaño. Fotografía ambas piezas de emparejamiento porque el daño en el buje puede ser diferente al daño en la manga.

Recoge muestras

Guarda una sección del diente o del buje fallido si se necesita un análisis metalúrgico. Conserva una muestra del lubricante y de cualquier contaminación. Coloca las muestras en bolsas limpias y etiquétalas con la fecha, el nombre de la máquina y las horas de funcionamiento.

Registra datos de funcionamiento

Escribe la potencia del motor, la velocidad, el perfil de carga, el método de arranque, los detalles del freno y la temperatura de funcionamiento. Anota cualquier cambio reciente, como nuevos motores, nuevas cargas o trabajos de mantenimiento. Si tienes datos de vibración o registros de alineación, inclúyelos también.

Mide el acoplamiento

Registra los diámetros reales de los orificios, los tamaños de las ranuras de las llaves, la longitud total y las dimensiones de los dientes. Compara estos datos con el dibujo original si lo tienes. A veces, una tienda de reparación anterior modificó el acoplamiento de manera que lo debilitaron.

¿Cómo prevenir fallas repetidas?

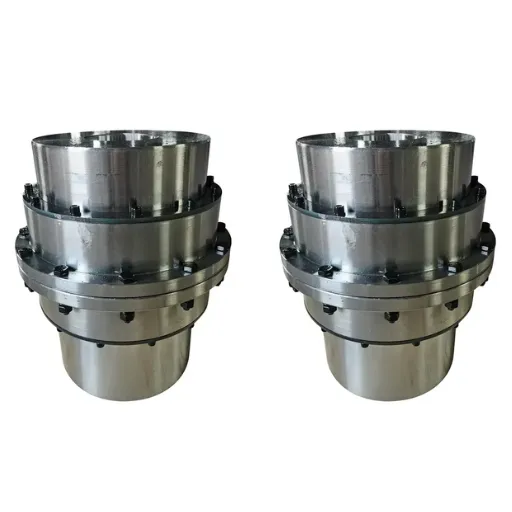

gear coupling for steel mill (1)

Una vez que se conoce la causa raíz, se puede especificar una mejor solución. La tabla siguiente es una herramienta práctica de análisis de fallas de acoplamientos de engranajes que asocia los modos de falla comunes con soluciones inmediatas y estrategias de prevención a largo plazo.

Modo de fallaSolución inmediataPrevención a largo plazo
SobrecargaVerificar el factor de servicio y el par máximoDimensionar el acoplamiento para cargas máximas; agregar un arranque suave o un limitador de par
DesalineaciónRealinear los ejes; verificar la alineación en calienteMejorar la rigidez de la base; programar verificaciones de alineación
Falla de lubricaciónLimpiar y relubricar; reemplazar los sellosUtilizar el lubricante correcto; acortar los intervalos; considerar la lubricación con aceite
FatigaInspeccionar si hay grietas durante los parosMejorar la geometría de la raíz del diente; reducir las concentraciones de tensión
ContaminaciónReemplazar las juntas; limpiar la carcasaEspecificar un acoplamiento sellado; protegerlo de las limpiezas con agua
Error de instalaciónVolver a instalar con ajustes y par correctosCapacitar al equipo de mantenimiento; utilizar comprobaciones de excentricidad

Para transmisiones críticas, considere tener un acoplamiento de repuesto en el lugar. El costo de un repuesto suele ser pequeño en comparación con el costo del tiempo de inactividad no planificado.

Cuándo solicitar un reemplazo personalizado

A veces, un acoplamiento estándar del catálogo no puede sobrevivir a las condiciones reales de funcionamiento. En esos casos, un acoplamiento de engranaje personalizado diseñado para el perfil real de carga es la opción más rentable.

Situaciones que justifican un diseño personalizado

  • El acoplamiento estándar está en el límite superior de su rango de par sin margen de seguridad

  • El desalineamiento es inevitable debido al diseño de la máquina.

  • El entorno requiere sellos o materiales especiales.

  • La transmisión tiene alta vibración torsional que los acoplamientos estándar no pueden absorber.

  • Necesita hacer coincidir un acoplamiento heredado que ya no está disponible.

En Hebei Suju, revisamos los acoplamientos fallidos y los datos de funcionamiento para recomendar cambios en el material, el tratamiento térmico, la geometría de los dientes y el ajuste que resuelvan la causa raíz. Puede enviarnos su dibujo o una muestra para una revisión de fallas y una cotización.

Una lista de comprobación práctica de análisis de fallas

gear coupling for steel mill (2)

Utilice esta lista de comprobación la próxima vez que falle un acoplamiento de engranajes en su planta.

  1. Detenga la máquina y la bloquee de forma segura.

  2. Fotografie el acoplamiento en su lugar antes de su extracción.

  3. Retire el acoplamiento y marque las posiciones del eje.

  4. Inspeccione los dientes, los orificios, los pernos, las llaves y los sellos en busca de patrones de daño.

  5. ,
  6. Mida la alineación del eje y el juego radial del acoplamiento.

  7. Recoja muestras de lubricante y desechos de desgaste.

  8. Registre las horas de funcionamiento, las cargas, las velocidades y los cambios recientes.

  9. Compare el tamaño del acoplamiento con los requisitos reales de transmisión.

  10. Consulte al proveedor con fotos y datos.

  11. Especifique un reemplazo que aborde la causa raíz, no solo el síntoma.

Conclusión

El análisis de fallas de acoplamientos de engranajes no se trata solo de encontrar lo que se rompió. Se trata de encontrar por qué se rompió para poder evitar que vuelva a suceder. El patrón de daño en los dientes, los orificios y los sellos cuenta una historia sobre sobrecarga, desalineación, lubricación, fatiga, contaminación o error de instalación. Aprender a leer esa historia ahorra dinero, reduce el tiempo de inactividad y mejora la confiabilidad.

Si está lidiando con una falla repetida del acoplamiento, comience con la lista de comprobación anterior y recopile los datos de funcionamiento antes de pedir un reemplazo. Para aplicaciones críticas, un acoplamiento de engranaje de tambor personalizado dimensionado para la condición real de carga puede ser la única solución duradera.
