Reemplazo de la araña de acoplamiento de mandíbula: una guía de mantenimiento paso a paso

Un técnico de mantenimiento en una planta de empaque en Brasil notó vibración en un conjunto motor-bomba durante sus rondas matutinas. El motor estaba funcionando, la bomba estaba entregando flujo, pero las carcasas de los cojinetes se estaban sacudiendo más de lo habitual. Para el almuerzo, había aislado el problema a una araña de acoplamiento de mandíbula agrietada. Debido a que el equipo tenía arañas de repuesto en el estante y conocía el procedimiento de reemplazo, el reemplazo de la araña de acoplamiento de mandíbula se terminó antes de que comenzara el turno de la tarde.

Los acoplamientos de mandíbula son uno de los acoplamientos flexibles más comunes en las plantas industriales. Son simples, rentables y fáciles de mantener. La araña de elastómero absorbe la vibración, compensa los desalineamientos menores y protege el equipo conectado de las cargas de choque. Con el tiempo, la araña se desgasta, endurece o se agrieta. Saber cómo realizar un reemplazo rápido y correcto de la araña de acoplamiento de mandíbula mantiene el equipo en funcionamiento y evita daños más costosos a los motores, bombas y cajas de cambios.

Esta guía explica cuándo reemplazar una araña de acoplamiento de mandíbula, qué herramientas necesitas, cómo hacer el trabajo de manera segura y cómo elegir el elemento de reemplazo adecuado. Está escrita para técnicos de mantenimiento, ingenieros de planta y compradores que necesitan una guía práctica y confiable.

¿Por qué fallan las arañas de acoplamientos de mordaza?

El fallo de la araña generalmente se produce por una de tres razones: desgaste normal, degradación térmica o química o sobrecarga. Comprender la causa le ayuda a seleccionar un mejor reemplazo y evitar fallas repetidas.

Se espera el desgaste normal. Cada vez que el acoplamiento transmite par, la araña de elastómero se dobla ligeramente. Durante meses o años, esta flexión repetida hace que el material se fatigue. Aparecen grietas en las raíces de las patas de la araña y el material pierde elasticidad. Una araña desgastada todavía transmite par, pero ya no absorbe eficazmente las vibraciones. La mayor vibración se transmite a los rodamientos y sellos, acortando su vida útil.

La degradación térmica acelera el desgaste. Las arañas de goma y poliuretano tienen límites de temperatura. Cuando un acoplamiento se calienta debido a altas temperaturas ambientales, arranques frecuentes o mala ventilación, el elastómero se endurece. Una araña endurecida se agrieta más fácilmente y transmite más vibraciones. En una planta de procesamiento de alimentos con la que trabajamos, la araña estándar de goma nitrilo en un tanque de mezcla caliente duró solo cuatro meses. Cambiar a una araña de poliuretano de alta temperatura extendió el intervalo de reemplazo a 14 meses.

La exposición a sustancias químicas también causa problemas. El aceite, la grasa, los disolventes y algunos vapores de proceso atacan los materiales de elastómero. Una cruceta que no sea químicamente compatible con el entorno se hincha, se ablanda o pierde resistencia. Si su acoplamiento está cerca de fugas de lubricante o de lavados con productos químicos, revise detenidamente la especificación del material de la cruceta.

Las fallas por sobrecarga se ven de manera diferente. En lugar de una grieta gradual, la cruceta puede rasgarse, romperse en trozos o separarse por completo de las mordazas. Esto puede ocurrir debido a picos de par de arranque, cargas atascadas o desalineación que supere la capacidad del acoplamiento. Si la cruceta falla repentinamente, inspeccione los bujes y los ejes en busca de daños antes de instalar una nueva cruceta.

Señales de que necesitas reemplazar la cruceta de un acoplamiento de mordazas

Detectar una cruceta desgastada temprano evita paradas no planificadas. Durante las inspecciones rutinarias, busque y escuche estas señales de advertencia.

El aumento de la vibración es el indicador más común. Cuando la cruceta pierde elasticidad, el acoplamiento transmite más vibración desde la máquina motriz a la máquina accionada. Puede sentirla en las carcasas de los cojinetes o verla en un medidor de vibración. Si los niveles de vibración aumentan gradualmente durante varias semanas, es probable que la cruceta se esté endureciendo o agrietando.

Las grietas visibles o piezas faltantes significan que la araña ya está fallando. Retire la protección del acoplamiento y examine el elemento. Pequeñas grietas en la base de las patas de la araña son desgaste temprano normal. Grietas profundas, secciones rasgadas o trozos faltantes indican que la araña necesita ser reemplazada inmediatamente.

Un ruido inusual puede indicar una araña dañada. Un acoplamiento de mordazas en buen estado funciona silenciosamente. Si escucha ruidos de tambaleo, golpes o chillidos, la araña puede estar suelta en las mordazas, rota o hinchada químicamente.

Calor excesivo alrededor del acoplamiento es otra advertencia. Una araña desgastada genera más fricción cuando las mordazas se rozan contra el elastómero dañado. Si la carcasa del acoplamiento está caliente al tacto, detenga la máquina y examine la araña.

Los síntomas de desalineación a veces aparecen como desgaste de la araña. Si la araña se desgasta de manera irregular, con más daño en un lado, los ejes pueden estar desalineados. Reemplazar la araña sin corregir la alineación solo llevará a otra falla temprana.

Herramientas y preparación para el reemplazo de la araña

Antes de comenzar a reemplazar la araña de un acoplamiento de mordazas, reúna las herramientas adecuadas y siga los procedimientos de bloqueo/etiquetado. Trabajar en equipos giratorios es peligroso, y unos minutos de preparación previenen accidentes.

Herramientas necesarias

Para la mayoría de los acoplamientos de mordazas, necesitará:

• Llave ajustable o conjunto de llaves de casquillo para los pernos de la guarda del acoplamiento

• Llave dinamométrica para los sujetadores del buje

• Destornilladores o palancas de desmontaje para quitar la araña vieja

• Telas de limpieza y desengrasante para limpiar los bujes

• Calibre de planos o calibrador para comprobar el juego del buje

• Herramientas de alineación (indicadores de dial o sistema de alineación láser)

• Araña de reemplazo del tamaño y material correctos

• Manual de instalación del fabricante

Pasos de seguridad

1. Bloquee y etiquete la transmisión. Desconecte la alimentación del motor y verifique el estado de energía cero. No confíe en el interruptor de apagado.

2. Permita que la máquina se enfríe. Los acoplamientos y carcasas pueden estar calientes después de operar.

3. Retire la protección del acoplamiento. Mantenga los elementos de fijación de la protección organizados para el reassembly.

4. Inspeccione el área. Verifique si hay fugas de aceite, elementos de fijación sueltos u otros peligros antes de retirar la araña.

Ordenar la araña correcta

Las arañas no son universales. Cada tamaño de acoplamiento de mandíbula utiliza un perfil de araña específico. Antes de ordenar, verifique:

• Tamaño de acoplamiento o número de modelo

• Material de la araña (caucho, poliuretano, Hytrel, etc.)

• Número de mandíbulas (típicamente tres, cuatro o seis)

• Diametro exterior y espesor

• Temperatura de operación y exposición a productos químicos

Hebei Suju suministra arañas de acoplamientos de mandíbula en varios materiales para adaptarse a diferentes condiciones de operación. Si no está seguro de qué material elegir, póngase en contacto con nuestro equipo con los detalles de la aplicación.

Reemplazo paso a paso de la araña de acoplamiento de mandíbula

Una vez que la máquina está bloqueada y se ha quitado la protección, el reemplazo del disco de goma en sí es sencillo. A menudo, todo el trabajo se puede completar en menos de una hora.

Paso 1: Inspeccionar el acoplamiento existente

Antes de quitar nada, tome fotos del acoplamiento desde múltiples ángulos. Anote el espacio entre los bujes, la posición de cualquier ranura de clave y el estado del disco de goma. Estas fotos son útiles si surgen preguntas durante el reassembly.

Verifique los bujes en busca de desgaste. Las mordazas deben ser lisas, sin rebabas, rayaduras o grietas. Si los bujes de metal están dañados, reemplazar solo el disco de goma no resolverá el problema. Los bujes desgastados aceleran el desgaste del nuevo disco de goma y pueden causar vibraciones incluso con un elemento nuevo.

Paso 2: Quitar el disco de goma antiguo

La mayoría de los acoplamientos de mordaza permiten el reemplazo del disco de goma sin mover el motor o la bomba. El proceso suele ser:

1. Afloje los sujetadores del buje en uno o ambos bujes. No los quite a menos que sea necesario.

2. Deslice ligeramente un cubo a lo largo del eje para crear acceso.

3. Desprenda la araña vieja utilizando destornilladores o palancas de desmontaje. Trabaje con cuidado para evitar rayar las caras de las mordazas.

4. Retire todas las piezas de la araña vieja, incluyendo cualquier fragmento atascado en las cavidades de las mordazas.

Si la araña está unida a las mordazas por exposición al calor o a productos químicos, es posible que necesite una hoja fina o un raspador para limpiar las superficies. Sea suave. El objetivo es retirar el elastómero sin dañar el metal.

Paso 3: Limpie los cubos

Utilice un trapo limpio y un desengrasante para eliminar el aceite, la suciedad y el residuo de elastómero viejo de las caras de las mordazas. Las superficies de acoplamiento limpias ayudan a que la nueva araña se asiente correctamente y transmita el par de torsión de manera uniforme.

Inspeccione las llaves del eje y las ranuras para llave. Si la llave está suelta o dañada, reemplácela. Una llave suelta puede causar deslizamiento del cubo y carga desigual en la araña.

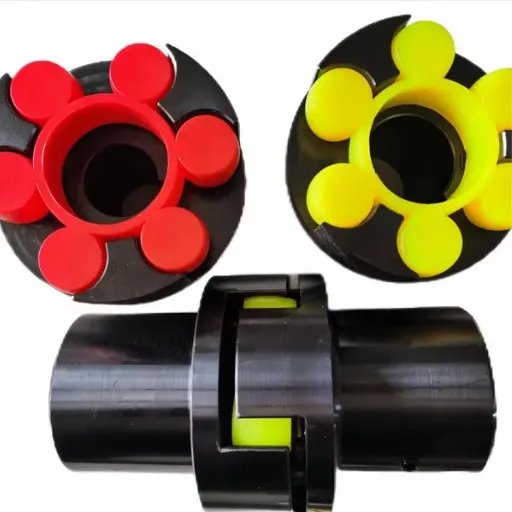

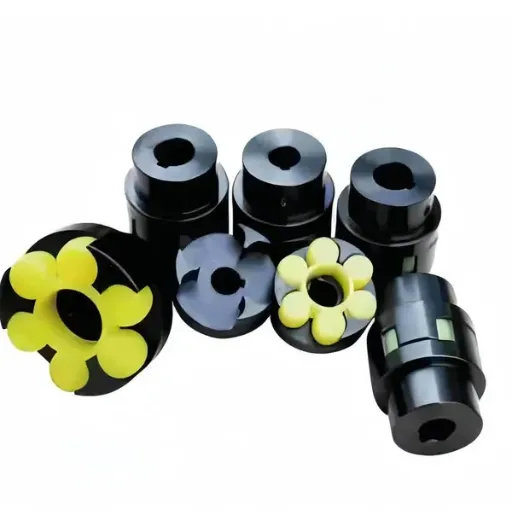

Paso 4: Instale la nueva araña

Alínee la nueva araña con las mordazas en un cubo. La mayoría de las arañas son simétricas, pero algunas tienen una orientación preferida. Consulte el dibujo del fabricante si está disponible.

Presione la cruceta en las mordazas a mano. Debería encajar ajustadamente sin aplicar fuerza excesiva. Si tiene que martillar la cruceta para colocarla, es posible que tenga el tamaño incorrecto o que las mordazas estén distorsionadas.

Una vez que la cruceta esté asentada en un cubo, alinee el segundo cubo y deslícelo para que se engrene. Gire los cubos suavemente para asegurarse de que las patas de la cruceta se engrenan uniformemente en todas las cavidades de las mordazas.

Paso 5: Ajustar el juego entre cubos y apretar los elementos de sujeción

Ajuste el juego axial entre los cubos de acuerdo con la recomendación del fabricante. El juego permite la expansión térmica y el movimiento axial. Un juego demasiado pequeño puede hacer que la cruceta quede atrapada; un juego demasiado grande reduce la capacidad de transmisión de par y la tolerancia a desalineaciones.

Utilice una llave dinamométrica para apretar los elementos de sujeción del cubo hasta el valor especificado. Un par desigual causa desviación y vibración del cubo. Aprete en un patrón en forma de estrella si hay varios pernos.

Paso 6: Verificar la alineación

Después de la reapertura, verifique la alineación del eje. Incluso si la máquina estaba alineada antes, quitar y volver a instalar el cubo puede cambiar la posición. Mida la desalineación angular y paralela y ajuste según sea necesario.

Para un procedimiento detallado de alineación, consulte nuestra guía sobre la medición del desalineamiento del eje.

Paso 7: Volver a instalar la protección y realizar una prueba de funcionamiento

Vuelva a instalar la protección del acoplamiento y quite los dispositivos de bloqueo/etiquetado. Inicie la máquina y déjela funcionar a baja velocidad si es posible. Escuche si hay ruidos inusuales y sienta si hay vibraciones excesivas. Después de unos minutos, compruebe la temperatura del acoplamiento. Si todo está normal, ponga la máquina en servicio nuevamente.

Cómo elegir la araña de reemplazo adecuada

No todas las arañas son iguales. El material y la dureza afectan el rendimiento, la resistencia a la temperatura y la compatibilidad química. Elegir la araña adecuada es parte de un reemplazo confiable de la araña del acoplamiento de mordaza.

Materiales comunes de las arañas

El caucho natural ofrece una buena amortiguación a bajo costo, pero se degrada rápidamente con el calor y el aceite. El nitrilo resiste el aceite y la grasa, lo que lo hace común en aplicaciones de bombas y compresores industriales. El politano maneja un mayor par y desgaste, pero tiene menos amortiguación de vibraciones que el caucho. Hytrel es una buena opción cuando se necesitan tanto resistencia a la temperatura como a los químicos.

¿Cuándo actualizar el material?

Si la araña original falló antes de lo esperado, considere actualizar el material. Por ejemplo:

• Si la araña se agrietó por el calor, cambie a Hytrel o poliuretano de alta temperatura.

• Si la araña se hinchó o ablandó por la exposición al aceite, cambie a un compuesto de nitrilo o resistente al aceite.

• Si la araña se rasgó por cargas de choque, considere un compuesto más blando con mejor amortiguación o un tamaño de acoplamiento más grande.

En Hebei Suju, podemos recomendar el material adecuado de la araña según su temperatura de funcionamiento, par y entorno. Para aplicaciones especializadas, también ofrecemos personalización basada en dibujos.

Prácticas recomendadas de instalación y alineación

Una nueva araña no durará si el acoplamiento se instala incorrectamente. Estas prácticas recomendadas ayudan a garantizar una larga vida útil después de reemplazar la araña del acoplamiento de mordazas.

Mantenga un espacio adecuado entre los bujes

El espacio entre los bujes es uno de los detalles de instalación más pasados por alto. Los acoplamientos de mordazas necesitan un pequeño espacio axial entre los bujes para que la araña se pueda flexionar sin ser comprimida. El valor exacto depende del tamaño del acoplamiento y del fabricante. Siempre siga el valor del catálogo. Use un calibrador de planos o un calibrador para verificar el espacio después de la instalación.

Evite la sobre-apretura

Los sujetadores del buje deben apretarse hasta el valor de torsión del fabricante, no lo más apretado posible. La sobre-apretura puede deformar el agujero del buje, dañar el eje o hacer que se agriete la cruceta. El apretado insuficiente permite que el buje se afloje y cree cargas de impacto. Una llave de torsión es esencial.

Alinee los ejes dentro de la tolerancia

Los acoplamientos de mordaza toleran pequeñas cantidades de desalineación angular y paralela, pero operar cerca del límite aumenta el desgaste de la cruceta. Después de la instalación, mida la alineación y córriga si es necesario. preste especial atención a la tensión de la tubería en los conjuntos de bombas y la tensión de la correa en las transmisiones de compresores. Estas fuerzas externas pueden desalinearse los ejes incluso cuando el propio acoplamiento se instala correctamente.

Balancee los acoplamientos de alta velocidad

Para los acoplamientos que funcionan por encima de 3,000 RPM, es posible que se necesite un balanceo dinámico. Un acoplamiento desequilibrado causa vibraciones que la cruceta no puede absorber. Si el acoplamiento original estaba balanceado, marque las posiciones del buje antes de desmontarlo y vuelva a instalarlo en la misma orientación.

Consejos de mantenimiento para prolongar la vida útil de la cruceta

Reemplazar una cruceta no es costoso, pero el tiempo de inactividad no planeado sí lo es. Un sencillo programa de inspección puede detectar problemas tempranos y duplicar o triplicar la vida útil de la cruceta.

Programar inspecciones regulares

Inspeccione la cruceta cada tres a seis meses según el uso. Busque grietas, endurecimiento, cambio de color y piezas faltantes. En aplicaciones severas, inspeccione con mayor frecuencia. Mantenga registros para poder predecir los intervalos de reemplazo y ordenar piezas de repuesto con anticipación.

Monitorear la vibración y la temperatura

El seguimiento de los datos de vibración es uno de los mejores sistemas de alerta temprana. Un aumento gradual de la vibración a menudo indica la degradación de la cruceta antes de que aparezcan grietas visibles. El monitoreo de la temperatura también ayuda. Un acoplamiento caliente puede significar que la cruceta está rozando o que los bujes están desalineados.

Abordar las causas raíces

Si las crucetas fallan repetidamente, no solo las siga reemplazando. Investigue la causa raíz. Las causas comunes incluyen:

• Desalineación excesiva

• Sobrecarga o picos de torque

• Temperatura de funcionamiento alta

• Exposición a sustancias químicas

• Material o tamaño incorrecto de la cruceta

• Tapones sueltos o dañados

Una planta química que apoyamos estaba reemplazando las crucetas cada dos meses en un ventilador de torre de enfriamiento. La causa raíz fue el desalineamiento causado por un asentamiento de la fundación. Después de corregir el alineamiento y agregar una placa de montaje flexible, la misma cruceta duró 11 meses.

Mantenga crucetas de repuesto en stock

Para equipos críticos, mantenga al menos una cruceta de repuesto en el estante. Las crucetas son baratas y pequeñas. Tener el reemplazo adecuado disponible convierte un posible apagón de varias horas en una tarea de mantenimiento rápida.

Errores comunes en el reemplazo de la cruceta de acoplamiento de mordaza

Incluso los técnicos experimentados cometen errores durante el reemplazo de la cruceta. Evite estos errores comunes:

• Instalar un tamaño de cruceta incorrecto: Una cruceta que es demasiado grande o demasiado pequeña no se asentará correctamente y fallará rápidamente.

• Ignorar el daño del cubo: Los cubos desgastados o agrietados destruyen las nuevas crucetas y pueden ser peligrosos a alta velocidad.

• Omitir las verificaciones de alineación: Reutilizar la alineación anterior sin verificarla es una causa común de fallas tempranas.

• Forzar la cruceta en su lugar: Una cruceta adecuada debe encajar a mano. Golpearla con un martillo indica un desajuste de tamaño o mandíbulas dañadas.

• Desestimar el espacio del cubo: La ausencia o el espacio incorrecto causa compresión de la cruceta y sobrecalentamiento.

• Utilizar el material incorrecto: Una cruceta de goma estándar en un ambiente caliente o aceitoso fallará prematuramente.

Estandares y recursos externos

El mantenimiento y la selección de acoplamientos están respaldados por estándares de la industria. La American Gear Manufacturers Association (AGMA) publica guías sobre factores de servicio y clasificaciones de acoplamientos. La International Organization for Standardization (ISO) proporciona estándares para la vibración mecánica y la alineación de maquinaria rotatoria.

Seguir estos estándares ayuda a garantizar que sus prácticas de mantenimiento cumplan con las normas de ingeniería aceptadas y que sus crucetas de reemplazo se seleccionen correctamente.

Conclusión

El reemplazo de la araña de un acoplamiento de mordaza es una de las tareas de mantenimiento más simples y rentables en una planta. Si se hace correctamente, restaura la amortiguación de vibraciones, protege los cojinetes y sellos, y evita paradas no planificadas. La clave es seleccionar el material adecuado para la araña, instalarla con el espacio y el par correctos, y verificar la alineación del eje antes de poner la máquina de nuevo en servicio.

Si su equipo está viendo fallas frecuentes de la araña, la araña generalmente les está diciendo algo sobre la aplicación. Verifique la alineación, la temperatura y las condiciones de carga antes de instalar la próxima reemplazo. Abordar la causa raíz ahorrará mucho más tiempo que las reparaciones de emergencia repetidas.

En Hebei Suju, suministramos acoplamientos de mordaza y arañas de reemplazo para transmisiones industriales. Nuestro equipo de ingeniería puede ayudarlo a elegir el material y el tamaño adecuados para la araña de sus conjuntos motor-bomba, compresores y maquinaria general.
