Acoplamiento flexible para conjuntos de motobombas: Una guía de selección

Un gerente de mantenimiento de una planta de tratamiento de agua en el sudeste asiático nos llamó después de reemplazar las acoplamientos de la bomba de motor tres veces en 14 meses. Cada vez, el mismo insert de elastómero se rompió. El acoplamiento estaba calificado para el par, pero nadie había comprobado la temperatura de funcionamiento y el ligero desalineamiento angular de la bomba. Una vez instalado el acoplamiento flexible correcto para el servicio de la bomba de motor, las fallas se detuvieron.

Los conjuntos de bomba de motor están entre las máquinas rotatorias más comunes en la industria. El acoplamiento entre el motor y la bomba es pequeño en comparación con el conjunto completo, pero tiene un efecto desproporcionado en la confiabilidad. Esta guía explica cómo elegir el acoplamiento flexible adecuado para aplicaciones de bombas de motor, qué medir y qué diseños se adaptan a diferentes condiciones de funcionamiento.

¿Por qué fallan los acoplamientos de las bombas de motor?

Los acoplamientos de las bombas de motor suelen fallar por una de cuatro razones: desalineamiento, vibración, exposición térmica o sobrecarga. En muchos casos, el propio acoplamiento no es la causa fundamental. Es el síntoma de un problema en otro lugar de la instalación.

El desalineamiento es el problema más común. Incluso cuando los ejes se alinean durante la puesta en marcha, el crecimiento térmico, la tensión de las tuberías, el asentamiento de la fundación y el desgaste de los cojinetes cambian la posición de los ejes con el tiempo. Un acoplamiento flexible para conjuntos de motobombas absorbe parte de este movimiento, pero cada diseño tiene límites.

La vibración de la bomba o el motor se transmite a través del acoplamiento. Si el acoplamiento tiene malas características de amortiguación, la vibración acelera el desgaste de los cojinetes y las juntas. El acoplamiento adecuado reduce esta transmisión.

El calor, los productos químicos y la exposición al exterior degradan los elementos de elastómero. Un acoplamiento que funciona bien en una sala de bombas con aire acondicionado puede fallar rápidamente cerca de una caldera o a la luz directa del sol.

La sobrecarga incluye el par máximo de arranque, los picos de flujo y la cavitación. Estas cargas pueden exceder la clasificación de par continuo del acoplamiento sin ser evidentes durante el funcionamiento normal.

Qué hace un acoplamiento flexible en un conjunto de motobomba

Un acoplamiento flexible para servicio de motobomba conecta el eje del motor con el eje de la bomba permitiendo una pequeña cantidad de movimiento. Este movimiento generalmente se divide en tres categorías:

• Desalineación angular: las líneas centrales de los ejes se encuentran en un ángulo leve.

• Desalineación paralela: las líneas centrales de los ejes están desplazadas pero son paralelas.

• Movimiento axial: los ejes se mueven hacia o alejados el uno del otro.

El acoplamiento también amortigua las vibraciones torsionales y amortigua las cargas de choque. Esto protege los cojinetes del motor, los cojinetes de la bomba y las juntas mecánicas de las fuerzas que acortarían su vida útil.

En un conjunto típico de bomba centrífuga, el eje de la bomba experimenta empuje axial del impulsor. El acoplamiento debe permitir este movimiento axial sin transferir una carga excesiva de regreso al motor. Un acoplamiento rígido precargaría los cojinetes. Un acoplamiento flexible adecuadamente seleccionado para el servicio de la bomba de motor evita esto.

Tipos comunes de acoplamientos flexibles para conjuntos de bomba de motor

Se utilizan comúnmente varios diseños de acoplamientos entre motores y bombas. La mejor opción depende del par, la velocidad, la desalineación y el entorno.

Jaw Couplings

Un acoplamiento de mordaza utiliza dos cubos con mordazas entrelazadas y una araña de elastómero. La araña transmite el par y absorbe las vibraciones. Los acoplamientos de mordaza son económicos, fáciles de instalar y no requieren lubricación.

Ideal para: bombas centrífugas de pequeño a mediano tamaño, ventiladores y maquinaria general.
Ventajas: bajo costo, fácil reemplazo del elemento, buen amortiguamiento de vibraciones.
Limitaciones: capacidad limitada de desalineación; el elastómero se degrada con el calor y el aceite.

Para muchos conjuntos de motobomba, un acoplamiento de mordaza es la opción predeterminada cuando las cargas son suaves y la desalineación es pequeña. Hebei Suju suministra acoplamientos de mordaza con diferentes materiales de araña para diferentes temperaturas de funcionamiento.

Tyre Couplings

Los acoplamientos de neumático utilizan un elemento de neumático de goma entre dos cubos. Ofrecen una excelente absorción de impactos y tolerancia a grandes desalineaciones. Son ideales para bombas que experimentan flujo pulsante o arranques y paradas frecuentes.

Ideal para: bombas alternativas, bombas de lodos y bombas con cargas pulsantes.
Ventajas: alta absorción de impactos, gran tolerancia a la desalineación, funcionamiento silencioso.
Limitaciones: diámetro mayor que los acoplamientos de mordaza; desgaste del neumático con el tiempo.

Si la amortiguación de vibraciones es la principal preocupación, un acoplamiento de neumático suele ser el mejor acoplamiento flexible para la función de la bomba de motor.

Acoplamientos de engranaje

Los acoplamientos de engranaje utilizan dientes de engranaje engranados para transmitir el par. Pueden manejar altos pares y desalineaciones multidireccionales. Son más pesados y requieren lubricación, por lo que se utilizan en conjuntos de bombas más grandes en lugar de en unidades de bombas de motor pequeñas.

Ideal para: bombas centrífugas grandes, bombas de alimentación de calderas y bombas de agua de refrigeración.
Ventajas: muy alta capacidad de par, tolerante a la desalineación, larga vida útil.
Limitaciones: necesitan lubricación y mantenimiento; son más pesados y más caros.

Para las transmisiones de bombas de alta potencia, un acoplamiento de engranaje puede ser el acoplamiento flexible adecuado para el servicio de la bomba de motor.

Acoplamientos de pasador y buje

Los acoplamientos de pasador utilizan bujes de goma montados en pasadores para transmitir el par. Son robustos y rentables para conjuntos de bombas de motor de servicio medio.

Ideal para: bombas industriales generales y compresores.
Ventajas: construcción robusta, buena absorción de impactos, fácil mantenimiento.
Limitaciones: capacidad de par moderada; los bujes se desgastan y necesitan inspección.

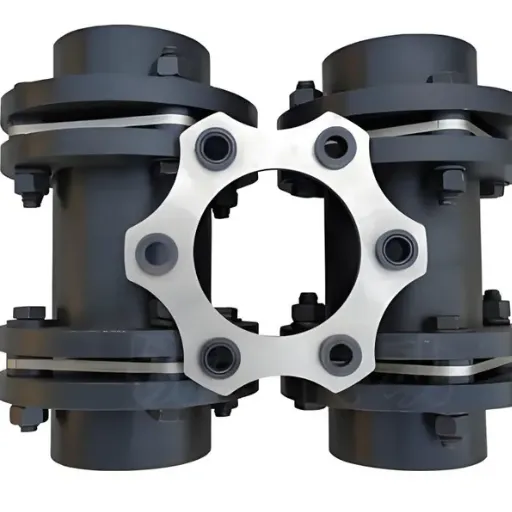

Acoplamientos de diafragma

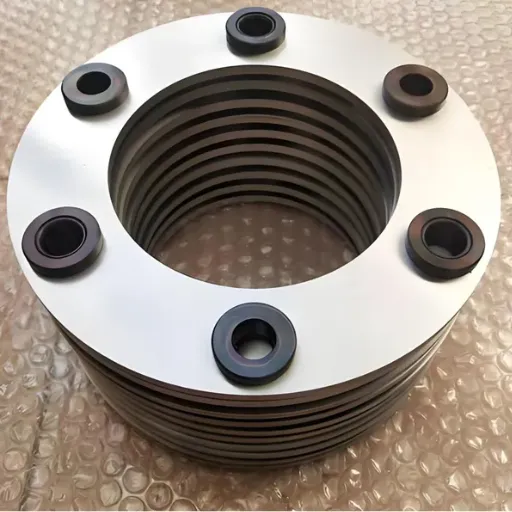

Los acoplamientos de diafragma utilizan discos metálicos delgados para transmitir el par. Son precisos, sin juego y adecuados para bombas de alta velocidad.

Ideal para: transmisiones de bombas de alta velocidad, bombas centrifugas de múltiples etapas y bombas impulsadas por turbinas.
Ventajas: no requiere lubricación, juego cero, capacidad de alta velocidad.
Limitaciones: menor capacidad de desalineación; sensible a la sobrecarga.

Criterios clave de selección para acoplamientos de bombas de motor

Elegir un acoplamiento flexible para la función de la bomba de motor comienza con una comprensión clara de la aplicación. Los siguientes factores determinan el tamaño y el tipo adecuados.

Potencia y velocidad del motor

Calcule el par nominal a partir de la potencia y la velocidad del motor. Luego, aplique un factor de servicio basado en la función de la bomba. Las bombas centrifugas suaves utilizan un factor de servicio más bajo. Las bombas alternativas, las bombas de lodos y las bombas con arranques frecuentes utilizan un factor más alto.

Una fórmula simple es:

• Par nominal (N·m) = (9,548 × potencia del motor en kW) / velocidad en RPM

• Par de acoplamiento requerido = par nominal × factor de servicio

Seleccione un acoplamiento con un par nominal al menos igual al par requerido.

Desalineación de ejes

Mida o estime la desalineación angular y paralela esperada. Añada un margen para los cambios durante el funcionamiento. Si es probable que la desalineación aumente con el tiempo, elija un acoplamiento con mayor tolerancia.

Movimiento axial

Tenga en cuenta el empuje axial del impulsor de la bomba. El acoplamiento debe permitir el movimiento axial sin transferir una fuerza excesiva. Si el movimiento axial es grande, consulte al fabricante del acoplamiento.

Entorno de funcionamiento

Compruebe la temperatura de funcionamiento, la exposición al aceite o a productos químicos, el polvo, la humedad y las condiciones al aire libre. Estos afectan la elección del elastómero, el sello y el revestimiento.

Acceso para mantenimiento

Algunos acoplamientos permiten reemplazar el elemento elástico sin mover el motor o la bomba. Esto reduce el tiempo de inactividad durante el mantenimiento.

Mini-historia: Solucionando una falla recurrente del acoplamiento de la bomba

En 2024, un equipo de mantenimiento de torres de enfriamiento en el Medio Oriente reemplazaba un acoplamiento de la bomba motriz cada seis meses. El acoplamiento original era un acoplamiento de mordaza estándar seleccionado por el proveedor del motor. La bomba funcionaba a 1.800 RPM en una temperatura ambiental de 45°C.

Nuestros ingenieros revisaron la aplicación y encontraron dos problemas. El eje de la bomba tenía 0,4 mm de desalineación paralela, cerca del límite del acoplamiento de mordaza. La temperatura de funcionamiento continua estaba por encima de la clasificación de la araña de goma estándar.

Recomendamos un acoplamiento flexible para el servicio de la bomba motriz con una araña de poliuretano de alta temperatura y una capacidad de desalineación ligeramente mayor. El nuevo acoplamiento se instaló en octubre de 2024. Después de 12 meses, la araña mostraba desgaste normal y sin grietas. El equipo ahora programa el reemplazo de los elementos durante los paros anuales en lugar de responder a fallas de emergencia.

Mejores prácticas de instalación

Incluso el mejor acoplamiento flexible para el servicio de la bomba motriz fallará si se instala incorrectamente. Siga estas prácticas:

1. Alinee los ejes antes de la instalación. Utilice indicadores de dial o herramientas de alineación láser. No confíe en la alineación visual.

2. Compruebe la alineación después de la conexión de la tubería. La tensión de la tubería puede mover la carcasa de la bomba y cambiar la alineación del eje.

3. Deje el espacio correcto entre los bujes. Siga el espaciado recomendado por el fabricante.

4. Aplique el par de apriete especificado a los elementos de sujeción. Un par de apriete desigual causa desviación y vibración.

5. Verifique la alineación después de la primera operación. El crecimiento térmico cambia la alineación una vez que la bomba alcanza la temperatura de funcionamiento.

Para una guía detallada sobre la alineación, consulte nuestro artículo sobre la medición del desalineamiento del eje.

Mantenimiento e inspección

Los acoplamientos de la bomba del motor deben inspeccionarse durante el mantenimiento programado. Compruebe lo siguiente:

• Elementos de elastómero: busque grietas, endurecimiento o deformación.

• Bujes y pernos: compruebe el desgaste, el aflojamiento y la corrosión.

• Alineación: volver a comprobar después de cualquier trabajo en la bomba o el motor.

• Vibración: monitorear la vibración del alojamiento del rodamiento en busca de cambios.

Reemplazar un elemento de acoplamiento desgastado durante un apagado planificado cuesta mucho menos que reemplazar rodamientos y sellos después de una falla.

Cuándo especificar un acoplamiento personalizado

Los acoplamientos estándar del catálogo se adaptan a muchos conjuntos de motores y bombas, pero algunas aplicaciones requieren un diseño personalizado. Considere un acoplamiento flexible personalizado para el servicio de motores y bombas cuando:

• Los diámetros de los ejes son no estándar.

• El espacio entre el motor y la bomba es limitado.

• El entorno requiere materiales o sellos especiales.

• La bomba es un modelo antiguo y el acoplamiento original no está disponible.

En Hebei Suju, ofrecemos personalización basada en dibujos para acoplamientos de motores y bombas y otros componentes de transmisión. Envíenos su dibujo o muestra para una revisión ingenieril.

Comparación de tipos de acoplamientos de motores y bombas

La siguiente tabla resume las principales opciones para acoplamientos de bombas de motor.

Utilice esta tabla como punto de partida y luego confirme la selección mediante cálculos de par y mediciones de desalineación.

Errores comunes en la selección de acoplamientos para bombas de motor

Evite estos errores comunes al seleccionar un acoplamiento flexible para conjuntos de bombas de motor:

• Tamaño insuficiente: utilizar el par nominal sin un factor de servicio conduce al desgaste prematuro.

• Ignorar la desalineación: suponer que los ejes se mantienen alineados después de la puesta en servicio causa fallas tempranas.

• Elastómero incorrecto: utilizar una araña de goma estándar en un entorno de alta temperatura o con aceite.

• Copiar la pieza antigua: reemplazar un acoplamiento fallido con el mismo tipo sin encontrar la causa raíz.

• Omitir las comprobaciones de alineación: confiar en la alineación visual en lugar de utilizar las herramientas adecuadas.

Si un acoplamiento falla repetidamente, el problema suele estar en la aplicación, no en el propio acoplamiento.

Estandares y recursos externos

La selección e instalación de acoplamientos están respaldadas por estándares de la industria. La American Gear Manufacturers Association (AGMA) publica directrices sobre los factores de servicio y clasificaciones de los acoplamientos. La International Organization for Standardization (ISO) proporciona estándares para la vibración mecánica y la alineación de maquinaria rotativa.

Referenciar estos estándares ayuda a garantizar que su selección de acoplamiento cumpla con la práctica de ingeniería aceptada.

Conclusión

Elegir el acoplamiento flexible adecuado para la función de la bomba de motor requiere más que simplemente coincidir con una clasificación de torque. Debe considerar el desalineamiento, la vibración, el movimiento axial, la temperatura de funcionamiento y el acceso para el mantenimiento. Un acoplamiento bien seleccionado prolonga la vida de los cojinetes y sellos, reduce el ruido y evita el tiempo de inactividad no planificado.

En Hebei Suju, suministramos acoplamientos flexibles para conjuntos de bombas de motor y otras transmisiones industriales. Nuestro equipo de ingeniería puede revisar los datos de su aplicación y recomendar el tipo, tamaño y material adecuados de acoplamiento.
