Acoplamiento elástico: Control de vibraciones para transmisiones industriales

Cuando un grupo motor - bomba comienza a vibrar por encima de los límites aceptables, las primeras comprobaciones suelen recaer en el desgaste de los cojinetes, el equilibrio del impulsor o los pernos de anclaje. Pero la conexión entre el motor y la bomba también puede ser la fuente del problema. En muchas transmisiones industriales, un acoplamiento elástico es la forma más simple y efectiva de aislar las vibraciones antes de que se propaguen a través del tren de máquinas.

Un acoplamiento elástico utiliza un elemento no metálico, como caucho, poliuretano o un neumático, para transmitir el par mientras absorbe los impactos y amortigua las vibraciones. Si mantienes bombas, compresores, transportadores o maquinaria industrial general, comprender los tipos de acoplamientos elásticos y cómo seleccionarlos te ayudará a prolongar la vida útil de la equipo y reducir los tiempos de inactividad no planificados.

En esta guía, aprenderás cómo funcionan los acoplamientos elásticos, qué diseños son adecuados para aplicaciones industriales comunes y cómo seleccionar uno para tu sistema de transmisión.

¿Qué es un acoplamiento elástico?

Un acoplamiento elástico es un acoplamiento flexible de eje que transmite el par a través de un elemento elástico. El elemento se sitúa entre dos bujes y se deforma bajo carga. Esta deformación permite que el acoplamiento compense pequeñas desalineaciones y absorba los impactos torsionales. También amortigua las vibraciones que de otro modo viajarían desde el motor a la máquina accionada.

El término "acoplamiento elástico" se utiliza ampliamente en los mercados internacionales. En muchos contextos técnicos chinos, los mismos productos se denominan "acoplamientos flexibles" o "acoplamientos elásticos". Para los compradores que buscan productos a nivel mundial, es útil saber que el acoplamiento elástico y el acoplamiento flexible a menudo se refieren a la misma categoría de productos. Hebei Suju enumera estos productos como acoplamientos flexibles para los clientes de exportación.

Los diseños comunes de acoplamientos elásticos incluyen acoplamientos de mordaza, acoplamientos de pasador y buje, acoplamientos de neumático y acoplamientos de manguito. Cada diseño utiliza un elemento elástico diferente para equilibrar la capacidad de par, la tolerancia a la desalineación y la amortiguación de vibraciones.

¿Cómo funcionan los acoplamientos elásticos?

El principio de funcionamiento de un acoplamiento elástico es sencillo. El par del buje motriz comprime o corta el elemento elástico, que luego transmite la fuerza al buje conducido. El material elástico almacena y libera energía durante cada revolución. Este comportamiento da a los acoplamientos elásticos tres características útiles.

Amortiguación de vibraciones

Los elementos de caucho y poliuretano absorben energía de las vibraciones torsionales. Esto protege a los cojinetes, ejes y engranajes de la carga cíclica. En los conjuntos motor-bomba, la reducción de las vibraciones también significa un funcionamiento más silencioso y menos tensión en las tuberías y cimentaciones.

Absorción de cargas de choque

Cuando una máquina se inicia, se detiene o se invierte, los picos de par pueden superar los niveles normales de funcionamiento. El elemento elástico actúa como un amortiguador. Absorbe el pico y reduce la carga máxima transmitida al equipo accionado. Esto es especialmente valioso para las máquinas alternativas y los trituradores.

Compensación de desalineación

Ninguna instalación está perfectamente alineada. Los acoplamientos elásticos toleran pequeñas cantidades de desalineación angular, radial y axial. La cantidad depende del diseño y la dureza del elemento elástico. Los elementos más blandos generalmente permiten más desalineación pero transmiten menos par.

Tipos comunes de acoplamientos elásticos

Diferentes diseños de acoplamientos elásticos son adecuados para diferentes aplicaciones. A continuación se presentan los tipos más comunes utilizados en la maquinaria industrial.

Jaw Couplings

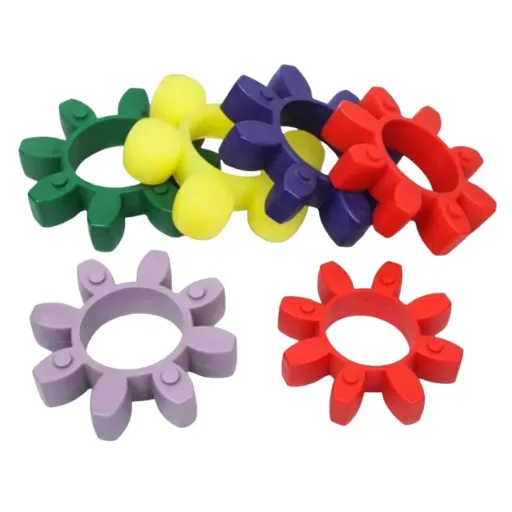

Un acoplamiento de mordaza utiliza dos cubos con mordazas entrelazadas y un insert de elastómero llamado araña. La araña se sitúa entre las mordazas y transmite el par mientras absorbe las vibraciones. Los acoplamientos de mordaza son compactos, fáciles de instalar y no requieren lubricación.

Ideal para: Bombas, ventiladores, compresores, transportadores y maquinaria general.
Ventajas: Bajo costo, mantenimiento sencillo, no requiere lubricación.
Limitaciones: Capacidad limitada de par y desalineación; la araña se degrada con el calor y los productos químicos.

En Hebei Suju, suministramos acoplamientos de mordaza con arañas de PU y goma para diferentes condiciones de funcionamiento.

Pin and Bush Couplings

Un acoplamiento de pasador utiliza cubos de goma montados en pasadores. Los pasadores conectan las dos mitades motriz y conducida. Los cubos absorben los impactos y permiten pequeñas desalineaciones. Los acoplamientos de pasador son robustos y rentables para transmisiones de servicio medio.

Ideal para: Bombas, compresores, transmisiones industriales generales.
Ventajas: Construcción sencilla, buena absorción de impactos, fácil reemplazo de los cubos.
Limitaciones: Capacidad moderada de par; los cubos se desgastan con el tiempo.

Acoplamientos de neumático

Un acoplamiento de neumático utiliza un elemento de neumático de goma entre dos bridas. El neumático ofrece una excelente absorción de impactos y puede tolerar grandes desalineaciones radiales y angulares. Los acoplamientos de neumático son comunes en trituradoras, transportadores y maquinaria alternativa.

Ideal para: Cargas de choque pesadas, grandes desalineaciones, equipos mineros y de canteras.
Ventajas: Alta absorción de impactos, gran tolerancia a desalineaciones, fácil reemplazo del neumático.
Limitaciones: Bulky, limitaciones de velocidad, desgaste del neumático con el tiempo.

Acoplamientos de manguito

Un acoplamiento de manguito utiliza un manguito de goma o poliuretano que conecta dos cubos. Es simple y económico, pero ofrece un par y capacidad de desalineación limitados.

Ideal para: Transmisiones de bajo servicio, motores pequeños, aplicaciones de bajo costo.
Ventajas: Compacto, bajo costo, fácil de instalar.
Limitaciones: Baja capacidad de par, tolerancia a desalineaciones limitada, desgaste del manguito.

Aplicaciones de acoplamientos elásticos

Los acoplamientos elásticos aparecen en muchas industrias porque resuelven dos problemas comunes: vibración y desalineación. Aquí están las aplicaciones típicas.

Conjuntos de motor y bomba

Las bombas centrífugas y de desplazamiento positivo a menudo son accionadas por motores eléctricos a través de un acoplamiento elástico. El acoplamiento absorbe las vibraciones del motor y protege la bomba de picos de torsión durante el arranque.

Ventiladores y sopladores

Los ventiladores funcionan a velocidades variables y pueden generar vibraciones torsionales. Un acoplamiento elástico reduce la transmisión de estas vibraciones al motor y a la estructura de soporte. Esto reduce el ruido y prolonga la vida útil de los cojinetes.

Compresores

Los compresores, especialmente los de tipo alternativo, producen un par pulsante. Los acoplamientos elásticos amortiguan estos pulsos y protegen el motor. Los acoplamientos de mordaza y de pasador se utilizan ampliamente en las transmisiones de los compresores.

Transportadores y trituradoras

Los transportadores arrancan bajo carga y las trituradoras experimentan fuertes impactos. Los acoplamientos de neumático a menudo se eligen para estas aplicaciones porque manejan bien los impactos y los desalineamientos.

Cuando una planta de cemento en Vietnam reemplazó un acoplamiento rígido por un acoplamiento de neumático en una trituradora de piedra caliza, los niveles de vibración se redujeron en un 40%. El gerente de mantenimiento Pham señaló que la vida útil de los cojinetes de la caja de cambios de la trituradora mejoró de 18 meses a más de 30 meses, y las paradas no planificadas por problemas relacionados con el acoplamiento cayeron drásticamente.

Maquinaria industrial general

Cualquier máquina giratoria conectada a un motor puede beneficiarse de un acoplamiento elástico. La clave es hacer coincidir el tipo de acoplamiento con el par, la velocidad y el ciclo de trabajo.

¿Cómo seleccionar un acoplamiento elástico?

La selección del acoplamiento elástico adecuado requiere prestar atención a varios factores. Una mala coincidencia puede provocar un desgaste prematuro, una vibración excesiva o la falla del acoplamiento.

1. Par nominal y par máximo

Calcule el par nominal a partir de la potencia y la velocidad del motor. Luego, aplique un factor de servicio en función de la aplicación. Para bombas y ventiladores, el factor de servicio puede ser de 1,25 a 1,5. Para trituradoras y maquinaria alternativa, puede alcanzar 2,0 o más.

Seleccione un acoplamiento cuyo par nominal supere el valor ajustado. Siempre verifique el par máximo durante el arranque, el frenado y las cargas de choque.

2. Velocidad de funcionamiento

Los acoplamientos elásticos tienen límites de velocidad basados en las fuerzas centrífugas y el material del elemento. Verifique la velocidad máxima nominal del fabricante. Para aplicaciones de alta velocidad, también puede ser necesario el equilibrio.

3. Desalineación del eje

Mida o estime la desalineación angular, radial y axial. Elija un acoplamiento cuyos valores permitidos excedan la desalineación esperada. Recuerde que operar cerca del límite reduce la vida útil del elemento.

4. Entorno de funcionamiento

La temperatura, los productos químicos, la humedad y el polvo afectan la vida útil del elemento elástico. Consideraciones comunes incluyen:

• Temperatura: El caucho natural se degrada a temperaturas más altas; el poliuretano puede ser mejor para algunas condiciones.

• Productos químicos: El aceite, los disolventes y el ozono pueden dañar los elementos de caucho.

• Humedad y polvo: La contaminación acelera el desgaste en algunos diseños.

• Exposición a la radiación ultravioleta: Las aplicaciones al aire libre pueden necesitar materiales resistentes a la radiación ultravioleta.

5. Factor de servicio y ciclo de trabajo

El factor de servicio tiene en cuenta la severidad de la carga. Los arranques, paradas, reversiones y cargas de choque frecuentes aumentan el factor de servicio requerido. Consulte al fabricante del acoplamiento cuando los ciclos de trabajo sean severos o inusuales.

En Hebei Suju, nuestro equipo de ingeniería revisa la potencia del motor, la velocidad, el desalineamiento y el ciclo de trabajo antes de recomendar un tamaño y un material para el acoplamiento.

Materiales de acoplamientos elásticos

El elemento elástico es el corazón del acoplamiento. La selección del material afecta directamente el rendimiento y la vida útil.

Goma natural

La goma natural ofrece buena elasticidad y amortiguación. Funciona bien en aplicaciones industriales generales a temperaturas moderadas. No es adecuada para ambientes con aceite, ozono o altas temperaturas.

Caucho nitrilo (NBR)

El NBR resiste mejor los aceites y productos derivados del petróleo que la goma natural. Es una opción común para conjuntos de motores y bombas y compresores donde puede haber niebla de aceite.

Polietano (PU)

El poliuretano ofrece alta resistencia al desgaste y puede soportar cargas más altas que muchos compuestos de goma. Las arañas de PU son comunes en acoplamientos de mordaza para aplicaciones exigentes.

EPDM y neopreno

Estos cauchos sintéticos ofrecen mejor resistencia al calor, al ozono y a las condiciones climáticas. Son adecuados para ambientes al aire libre o de alta temperatura.

Compuestos especiales

Para temperaturas extremas, productos químicos agresivos o requisitos de grado alimentario, están disponibles formulaciones especiales de elastómeros. Siempre comparta detalles sobre el entorno con el proveedor al realizar un pedido.

Acoplamiento elástico vs Acoplamiento de engranajes

Los acoplamientos elásticos y los acoplamientos de engranajes satisfacen necesidades diferentes. La siguiente tabla resume las principales diferencias.

Elija un acoplamiento elástico cuando la amortiguación de vibraciones, la absorción de impactos y el costo sean los factores más importantes. Elija un acoplamiento de engranajes cuando la capacidad de torque y el tamaño compacto sean la prioridad.

Consejos de instalación y mantenimiento

Una instalación adecuada prolonga la vida útil del acoplamiento elástico. Siga estas pautas.

1. Alinee los ejes dentro de los límites

Aunque los acoplamientos elásticos toleran el desalineamiento, un desplazamiento excesivo causa una carga desigual y desgaste de los elementos. Utilice herramientas de alineación para transmisiones críticas.

2. Verifique el estado de los elementos regularmente

Inspeccione las arañas, las camisas o los neumáticos durante el mantenimiento programado. Busque grietas, endurecimiento, deformación o trozos perdidos. Reemplace los elementos desgastados antes de que fallen.

3. Utilice la dureza correcta de los elementos

Los fabricantes ofrecen elementos en diferentes grados de dureza. Los elementos más blandos absorben más vibraciones pero transmiten menos torque. Ajuste la dureza a los requisitos de la aplicación.

4. Evite sobre - apretar los componentes

Siga las especificaciones de torque del fabricante para los pernos de los bujes y los tornillos de sujeción. Sobretensar puede deformar los bujes y causar desviaciones.

5. Mantenga alejados los contaminantes

Protéjase el acoplamiento del polvo, el aceite y los productos químicos cuando sea posible. Los elementos limpios duran más y funcionan de manera más constante.

Cuándo solicitar un acoplamiento elástico personalizado

Los acoplamientos elásticos de catálogo se adaptan a muchas aplicaciones, pero a veces se necesitan diseños personalizados. Considere un acoplamiento personalizado cuando:

• Los diámetros de los ejes no son estándar.

• La clasificación de torque o velocidad está fuera de los rangos estándar.

• El entorno requiere materiales especiales.

• El espacio disponible está restringido.

• Está reemplazando una pieza antigua que ya no está disponible.

Un ejemplo reciente involucró a un OEM que construía equipos de tratamiento de agua. El acoplamiento de mordaza estándar no se ajustaba entre el motor y la bomba debido a una extensión de eje corta. Hebei Suju suministró un acoplamiento elástico personalizado con un orificio de buje modificado y una longitud total más corta, que se ajustaba a la disposición del equipo sin tener que rediseñar la montura de la bomba.

Para necesidades no estándar, nuestro equipo de personalización revisa su dibujo o muestra y recomienda una solución fabricable.

Errores comunes en la selección de acoplamientos elásticos

Evite estos errores para maximizar la vida útil del acoplamiento y la confiabilidad de la máquina.

• Ignorar el factor de servicio: Utilizar el par nominal sin un factor de servicio provoca la falla prematura del elemento.

• Material de elastómero incorrecto: El calor, el aceite o los productos químicos pueden destruir la mezcla de goma incorrecta.

• Desalineación excesiva: Operar más allá de los límites nominales conduce a un desgaste irregular.

• Desatender la inspección: Los elementos desgastados pueden fallar repentinamente y causar tiempo de inactividad.

• Tamaños de taladro no coincidentes: Un taladro de mayor tamaño en un acoplamiento pequeño reduce la capacidad de par y crea desequilibrio.

• Seleccionar solo por precio: El acoplamiento de menor costo puede resultar más costoso en términos de tiempo de inactividad y piezas de reemplazo.

Por qué la calidad es importante en los acoplamientos elásticos

El elemento elástico determina el rendimiento del acoplamiento. La goma o el poliuretano de mala calidad se desgasta rápidamente, pierde elasticidad y puede agrietarse bajo carga. Los acoplamientos de calidad utilizan elastómeros formulados con dureza consistente y resistencia a la fatiga.

En Hebei Suju, nuestros acoplamientos flexibles se producen bajo un sistema de control de calidad de todo el proceso. Se inspeccionan las materias primas entrantes, se estandarizan los pasos de producción y se verifican las dimensiones y la calidad de montaje de los acoplamientos terminados. Esta consistencia es importante para los compradores que necesitan un rendimiento confiable en múltiples máquinas o múltiples pedidos.

Conclusión

Los acoplamientos elásticos son una opción práctica para las transmisiones industriales que necesitan amortiguación de vibraciones, absorción de impactos y compensación de desalineación. Desde los acoplamientos de mandíbula compactos hasta los acoplamientos de neumático de servicio pesado, el diseño adecuado depende del par, la velocidad, el entorno y el ciclo de trabajo.

Puntos clave:

• Los acoplamientos elásticos aíslan las vibraciones y protegen las máquinas conectadas.

• Los acoplamientos de mandíbula, de pasador y de neumático cubren la mayoría de las necesidades industriales.

• La selección de materiales debe coincidir con el entorno de funcionamiento.

• El factor de servicio y los límites de desalineación son criterios de selección críticos.

• Están disponibles diseños personalizados cuando las piezas del catálogo no encajan.

En Hebei Suju, suministramos una variedad de acoples flexibles para bombas, ventiladores, compresores, transportadores y otros equipos industriales. Nuestro equipo de ingeniería puede ayudarlo a seleccionar el tamaño y el material adecuados del acople para su aplicación.
