Acoplamiento de engranajes para aplicaciones en acerías: Una guía de selección

En febrero de 2026, Tomasz, un gerente de mantenimiento de un microacero polaco en Silesia, vio cómo el laminador de descarte se detuvo en plena campaña. El acoplamiento de engranaje entre el motor principal y la caja de cambios se había desdentado en un solo impacto de mordida. El acoplamiento se había dimensionado según el par nominal del motor dos años antes, y nadie había tenido en cuenta las cargas de choque que se producen cada vez que los rodillos muerden una chapa. La reparación no planificada consumió 26 horas de producción óptima.

Elegir un acoplamiento de engranaje para el servicio de una acería significa diseñarlo para soportar los choques, no para la carga promedio. Si usted se encarga del mantenimiento de laminadores, coladas continuas o grúas de acería, ya sabe que una planta siderúrgica somete a prueba a cada componente de la línea de transmisión. El acoplamiento es el primer elemento que absorbe ese estrés.

Esta guía explica por qué las condiciones de una acería son excepcionalmente duras, qué tipos de acoplamientos pueden resistirlas y cómo dimensionar correctamente un acoplamiento de engranaje para aplicaciones en acerías. Como fabricante que suministra acoplamientos a operaciones de acero y metalurgia en todo el mundo, Hebei Suju trabaja con estos sistemas de transmisión a diario, y esta guía refleja esa experiencia.

¿Por qué las acerías demandan más de un acoplamiento de engranajes?

Una acería combina cuatro condiciones que, por sí solas, acortan la vida útil del acoplamiento. Juntas, eliminan cualquier margen de error en la selección.

Cargas de choque por impacto de mordida. Cada vez que los rodillos agarran una chapa o un billete, el par aumenta mucho por encima del valor nominal. Las laminadoras de desbastado y de bloques experimentan estos picos cientos de veces por turno, y el acoplamiento transmite cada uno de ellos.

Calor y crecimiento térmico. Las transmisiones cerca de la línea de la laminadora funcionan junto a acero a 1.000°C o más. Los ejes crecen, las fundaciones se desplazan y la alineación varía entre el arranque en frío y el laminado en caliente.

Escama, polvo y humedad. La escama de la laminadora y el agua de desescamado atacan los sellos y el lubricante. Un acoplamiento que funciona limpio en un taller mecánico se degrada rápidamente junto a un colador.

Trabajo inverso y continuo. Muchas transmisiones de la laminadora se invierten en cada paso, y la planta funciona las 24 horas del día. La fatiga se acumula rápidamente, y no hay tiempo de inactividad para realizar reparaciones improvisadas.

La economía eleva aún más las apuestas. En una línea de laminación a caliente, una parada no planeada se propaga en cascada: el horno sigue quemando combustible, la cola del colador se atrasa y el calendario de la campaña se retrasaba. Los acereros experimentados responden especificando los acoplamientos de forma conservadora y manteniendo repuestos críticos en el sitio.

Un acoplamiento de engranaje para servicio en acereros debe seleccionarse teniendo en cuenta las cuatro condiciones a la vez, razón por la cual el método de dimensionamiento siguiente comienza con el choque en lugar de la potencia.

¿Qué tipos de acoplamientos de engranaje funcionan en un acero?

Tres series de acoplamientos de engranaje de tambor cubren la mayoría de las transmisiones de acereros, y cada una responde a una necesidad estructural diferente.

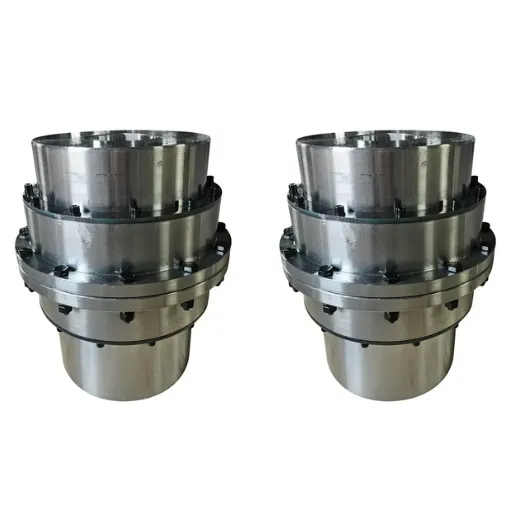

• Los acoplamientos de engranaje de tambor GIICL son la opción compacta y de propósito general para stands de laminación, mesas de rodillos, cortadoras y transmisiones auxiliares. Manejan altos pares y compensan los desalineamientos angulares, radiales y axiales. La guía de especificaciones del acoplamiento de engranaje de tambor GIICL cubre las tablas de clasificación completas.

• Los acoplamientos de engranaje de tambor NGCL agregan una rueda de freno integrada, lo que los convierte en la opción estándar para grúas de calderones, grúas de carga y elevadores donde el freno actúa sobre el acoplamiento.

• Los acoplamientos de engranajes de tambor WGT insertan un manguito intermedio extraíble, ideal para mesas de salida y transmisiones donde las máquinas no se pueden mover para el mantenimiento.

Para las transmisiones principales más pesadas, como los husillos de los trenes de laminación de desbastado, un árbol de cardán a menudo reemplaza por completo el acoplamiento de engranajes porque tolera ángulos más grandes y simplifica el cambio de rodillos. Los trenes de laminación de desbastado y de laminación en bloques a menudo superan los 100.000 N·m en el husillo, y a esa escala, los árboles de cardán de unión universal manejan mejor los cambios de ángulo del ajuste del hueco de rodillo que cualquier acoplamiento de engranajes. El acoplamiento de engranajes todavía controla la conexión entre el motor y la caja de cambios en estas transmisiones.

Hebei Suju fabrica las tres series, mecanizadas a partir de acero forjado aleado con dientes tratados térmicamente y con balanceo dinámico opcional para transmisiones de alta velocidad.

¿Cómo dimensionar un acoplamiento de engranajes para aplicaciones en acerías?

El dimensionamiento sigue cinco comprobaciones, en el orden que evita la mayoría de los fallos.

1. Comience con el impacto: Factor de servicio antes de la potencia

El par nominal a partir de la potencia y la velocidad del motor es solo la línea base. Las aplicaciones en acerías tienen algunos de los factores de servicio más altos de la industria debido al impacto de la mordida y el servicio de reversión.

Multiplique el par nominal por el factor de servicio y luego seleccione un tamaño cuyo par nominal sea igual o superior al resultado. La guía de la American Gear Manufacturers Association y los catálogos del fabricante proporcionan valores específicos de la aplicación. Nuestra guía sobre cómo seleccionar un acoplamiento de engranajes para maquinaria pesada explica el cálculo completo.

2. Compruebe el par máximo, no solo el par continuo

El impacto de la mordida y las paradas de emergencia generan un par máximo que puede alcanzar dos o tres veces el nominal. Verifique que el par máximo admisible del acoplamiento cubra el pico más alto creíble, no solo el valor continuo ajustado. Esta es la comprobación que el predecesor de Tomasz omitió en Silesia.

3. Mida el desalineamiento a temperatura de funcionamiento

El alineamiento medido en frío en un dibujo solo cuenta la mitad de la historia. Los ejes y las bases se mueven a medida que el molino se calienta, así que estime el desalineamiento angular, radial y axial en condiciones de calentamiento. Seleccione un tamaño cuya compensación supere los valores en caliente, no los en frío.

4. Verifique la velocidad y el equilibrio

La mayoría de las transmisiones de los molinos funcionan muy por debajo de los límites de velocidad de los acoplamientos, pero las transmisiones de acabado y desincrustación de alta velocidad pueden acercarse a ellos. Para el funcionamiento cerca del límite, especifique el equilibrio dinámico según el grado ISO adecuado para controlar la vibración y proteger los cojinetes.

5. Confirme los alojamientos, las ranuras de la llave y el entorno

Confirme ambos diámetros de eje y dimensiones de la ranura de la llave en relación con el rango del agujero del cubo. Luego, especifique el sellado y la lubricación para el entorno: engranajes sellados con retención adecuada de grasa para posiciones polvorientas y húmedas junto a la línea de la laminadora.

Emparejar las opciones de acoplamientos con ubicaciones comunes en acerías

La serie adecuada depende de donde se encuentre el acoplamiento en la planta. Esta tabla resume las opciones típicas.

Una regla práctica: si la transmisión es crítica para la campaña de laminación, elija un acoplamiento de un tamaño superior al mínimo calculado cuando el espacio y el costo lo permitan. La modesta diferencia de precio es una barata protección contra una falla durante la campaña. Las fábricas de acero experimentadas aplican la misma lógica a las piezas de repuesto: tener un acoplamiento en el estante para cada transmisión crítica convierte un retraso de adquisición de varios días en un reemplazo en el mismo turno.

Budi, un supervisor de mantenimiento en una fábrica de perfiles de acero en Indonesia, aplicó esta regla a una transmisión de colada continua que había consumido dos acoplamientos en dieciocho meses. Su recálculo con un factor de servicio de 2.5 hizo que la transmisión pasara del tamaño calculado a un tamaño superior, y especificó los orificios para el desalineamiento medido en caliente. Su equipo compartió los datos de medición con el proveedor de acoplamientos, por lo que el reemplazo se fabricó con dimensiones verificadas en lugar de suposiciones del catálogo. El acoplamiento de engranaje de reemplazo para servicio en fábricas de acero ha funcionado ahora durante dos campañas completas sin paradas forzadas.

Materiales, Tratamiento Térmico y Control de Calidad

En una acería, la calidad del material no es un punto de venta; es la diferencia entre un acoplamiento que se fatiga en meses y uno que dura años. Hebei Suju fabrica los núcleos y las camisas de acoplamientos de engranaje a partir de acero forjado de aleación 42CrMo o equivalente, y luego endurece los dientes mediante endurecimiento por inducción o cementación para resistir el desgaste bajo cargas de choque.

La producción sigue una secuencia controlada: forjado o preparación de barras, mecanizado a bruto, tratamiento térmico, mecanizado final de los orificios y perfiles de los dientes, e inspección final. Cada etapa está documentada, por lo que el valor de dureza en su certificado se remonta a un lote específico del horno.

Cada acoplamiento pasa por una inspección dimensional, prueba de dureza y verificación del acabado de superficie antes del embalaje. El balanceo dinámico está disponible para posiciones de alta velocidad, y se envían informes de inspección y certificados de material con el producto según solicitud.

Lubricación y Mantenimiento en el Servicio de una Acería

Un acoplamiento de tamaño adecuado aún falla prematuramente sin una disciplina de lubricación. En el servicio de una acería, tres prácticas son las más importantes.

Utilice la grasa especificada por el fabricante. Los acoplamientos de engranajes necesitan una grasa adhesiva de alta presión que se mantenga en la malla bajo carga centrífuga. Sustituir la grasa de uso general es un fracaso a ritmo lento.

Acorte los intervalos de relubricación cerca de la línea de la acería. El calor y la contaminación por escamas degradan la grasa más rápido de lo que asumen los intervalos del catálogo. Las posiciones junto a las líneas de laminación a caliente a menudo necesitan relubricación a la mitad del intervalo estándar.

Inspeccione durante los paros programados. Verifique el desgaste de los dientes, el aumento del juego, el estado de las juntas y el par de los pernos en cada parada programada. Registre las mediciones del juego a lo largo del tiempo, porque una tendencia ascendente predice la falla meses de anticipación y le permite programar el reemplazo en lugar de sufrir la falla.

Estas prácticas cuestan poco y abordan directamente los mecanismos de contaminación y fatiga que ponen fin a la mayoría de las vidas de los acoplamientos de acerías.

Errores comunes al especificar un acoplamiento de engranajes para aplicaciones en acerías

La mayoría de las fallas de acoplamientos en acerías se remontan a una lista corta de errores de selección. Evite estos errores.

• Dimensionar solo en función del par nominal. Sin el factor de servicio de choque, se produce fatiga de los dientes y impacto por la mordida de la tira.

• Ignorar el par máximo. Las clasificaciones continuas no protegen contra los picos de par en paradas de emergencia y mordidas.

• Medir la alineación en frío. El desalineamiento en caliente supera las mediciones en frío, a veces en varios milímetros en una transmisión larga.

• Reemplazar por uno igual sin análisis de la causa raíz. Una mini-acería europea reemplazó dos veces en un año un acoplamiento de laminación gruesa fallido con uno del mismo tamaño. El tercer reemplazo, con un tamaño mayor después de una revisión adecuada de la falla, puso fin al ciclo. La falla fue un problema de selección, no de fabricación.

• Desatender el sellado y la lubricación. La escoria de laminación en la grasa destruye los dientes más rápido que una sobrecarga.

Cada error comparte una causa raíz: tratar una acería como un entorno industrial normal. No lo es, y la especificación del acoplamiento debe decirlo.

Cuándo necesita un acoplamiento de engranaje personalizado para una acería

Los tamaños del catálogo cubren la mayoría de las transmisiones de las acerías, pero los acoplamientos personalizados son comunes para las acerías antiguas cuyos proveedores originales ya no existen, diseños de ejes no estándar y entornos extremos que necesitan materiales o recubrimientos especiales.

En Hebei Suju, la personalización basada en dibujos es un servicio central. Envíe el dibujo original o una muestra desgastada, y nuestros ingenieros verifican las dimensiones, recomiendan materiales y tratamiento térmico, y cotizan un acoplamiento adaptado a su transmisión. La producción de piezas individuales y pequeños lotes es una producción habitual, lo que es importante cuando una acería no puede esperar un pedido mínimo grande.

La velocidad de entrega es tan importante como la precisión dimensional durante un apagón. Nuestra fábrica integrada y nuestra red de logística local apoyan la producción urgente para las ventanas de interrupción, y cada cotización indica un plazo de entrega claro para que su planificador pueda comprometerse con la ventana de apagón con confianza.

Conclusión

Un acoplamiento de engranajes para servicio en acerías tiene éxito o fracaso según cómo maneje juntos los choques, el calor, la contaminación y el servicio de reversión. Los puntos clave:

• Dimensionar primero con el factor de servicio, utilizando 2.5 - 3.0 para posiciones de choque severo, como laminadores de desbaste y cortadoras.

• Verificar el par máximo y el desalineamiento en condiciones de calor, no solo las clasificaciones continuas del catálogo.

• Coincidir la serie con la ubicación: GIICL para transmisiones de laminadores, NGCL para grúas, WGT para tramos largos.

• Especificar dientes de acero al aleación endurecido, lubricación sellada y documentación de calidad verificada.

Ya sea que esté reemplazando un acoplamiento fallido o especificando una nueva transmisión de laminador, Hebei Suju puede ayudarlo a confirmar cada clasificación antes de la producción. Solicite una cotización con sus datos de aplicación o envíenos su dibujo para una revisión técnica gratuita de un acoplamiento de engranajes personalizado para servicio en acerías.
