Procedimiento de instalación de acoplamiento de engranajes: Una guía paso a paso para los equipos de mantenimiento

El equipo de Viktor en Bratislava instaló un nuevo acoplamiento de engranajes en un laminador en frío durante un apagón programado del fin de semana. Alinearon los ejes con una tolerancia de 0.05 mm, apretaron los tornillos en la secuencia correcta y llenaron el acoplamiento con la grasa especificada por el fabricante. Seis meses después, la transmisión seguía funcionando sin problemas.

Un segundo equipo en la misma planta, trabajando en una línea similar, omitió la comprobación de desviación y utilizó cualquier tornillo que estaba en el bodegón de repuestos. Su acoplamiento desarrolló vibraciones en tres semanas y falló en cuatro meses.

La diferencia no era la calidad del acoplamiento. Era el procedimiento de instalación. Un procedimiento de instalación de acoplamiento de engranajes que se sigue con cuidado puede duplicar o triplicar la vida útil, mientras que pequeños atajos crean desalineación, desequilibrio y holgura que destruyen los acoplamientos antes de tiempo.

En esta guía aprenderá cómo prepararse para la instalación de un acoplamiento de engranajes, cómo montar y alinear los bujes, cómo ensamblar el manguito y los tornillos, cómo lubricar y verificar el trabajo finalizado y qué documentar antes de poner la máquina en servicio nuevamente.

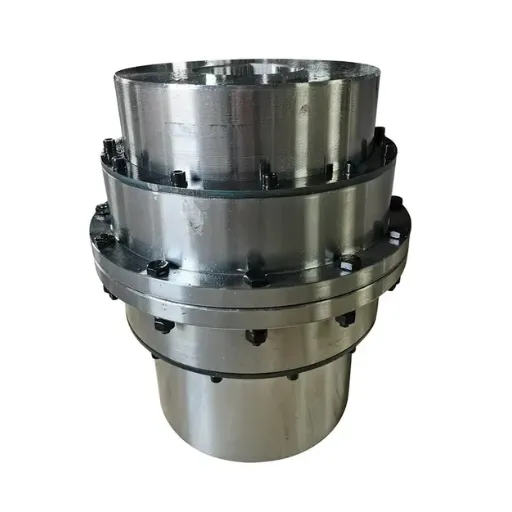

¿Por qué importa un procedimiento de instalación de acoplamiento de engranajes?

Los acoplamientos de engranajes son más tolerantes que los acoplamientos rígidos, pero no son inmunes a una mala instalación. Los dientes necesitan un engranaje correcto, los bujes necesitan un ajuste correcto y el ensamblaje debe estar limpio y equilibrado. Cuando cualquiera de esas condiciones es incorrecta, el acoplamiento se desgasta más rápido, transmite vibraciones y puede dañar rodamientos o engranajes.

¿Qué sucede cuando la instalación falla?

Un acoplamiento mal instalado puede causar:

• Vibraciones que dañan los rodamientos y acortan la vida útil del motor

• Carga irregular de los dientes que conduce a la picadura y rayado

• Bulones aflojados que permiten que los bujes se desplacen en los ejes

• Sobrecalentamiento por falta de lubricante o lubricante incorrecto

• Fallas repetidas que se atribuyen al acoplamiento en lugar del proceso de ensamblaje

Muchas de las fallas descritas en las guías de análisis de fallas de acoplamientos de engranajes en realidad comienzan con errores de instalación. Hacer bien la instalación es la forma más económica de mejorar la confiabilidad.

Preparación antes de la instalación

Un procedimiento de instalación exitoso de acoplamientos de engranajes comienza antes de que el acoplamiento toque el eje. La preparación evita los retrasos y errores que ocurren cuando los técnicos descubren herramientas faltantes o piezas incorrectas a mitad del trabajo.

Reúna la información adecuada

Antes de comenzar, recopile lo siguiente:

1. El dibujo del acoplamiento o la página del catálogo con los tamaños de los orificios, los tamaños de los pernos y los valores de torque

2. Los diámetros de los ejes y las dimensiones de las ranuras de las llaves para los ejes motores y conducidos

3. Los objetivos de alineación del fabricante de la máquina

4. El tipo y la cantidad correctos de lubricante

5. La secuencia de apriete de los pernos y el valor final de torque

6. Los procedimientos de bloqueo/etiquetado de la máquina

Si el acoplamiento es un reemplazo personalizado, confirme que los tamaños de los orificios y las ranuras de las llaves coincidan con los ejes. En Hebei Suju, marcamos cada acoplamiento personalizado con el número del dibujo y los tamaños de los orificios para que los equipos de instalación puedan verificar la pieza antes de comenzar.

Inspeccione el acoplamiento y los componentes

Revise el acoplamiento en busca de daños durante el transporte, corrosión o contaminación. Inspeccione los dientes en busca de estrías o óxido. Verifique que estén presentes todos los pernos, tuercas, arandelas, juntas y empaquetaduras.

Si el acoplamiento se ha almacenado durante mucho tiempo, el aceite de preservación de fábrica puede haberse secado. Limpie las piezas y aplique preservativo nuevo si la instalación se va a retrasar.

Inspeccione los ejes

Mida los diámetros de los ejes en las ubicaciones de los bujes. Compárelos con las dimensiones del agujero del acoplamiento. Busque corrosión por fricción, crestas de desgaste o daños previos que puedan impedir un ajuste adecuado.

Si el eje está dañado, repárelo antes de instalar el nuevo acoplamiento. Un eje dañado también dañará el siguiente acoplamiento.

Paso 1: Monte los bujes en los ejes

Los bujes son la base de la instalación. Si los bujes no se montan correctamente, la alineación y el par de los pernos no pueden compensar el error.

Limpie el agujero y el eje

Elimine toda la herrumbre, la pintura, la grasa vieja y los desechos del orificio de acoplamiento y del eje. Incluso una fina capa de contaminación puede reducir el ajuste por interferencia y hacer que el buje se afloje. Utilice un paño abrasivo fino o un disolvente de limpieza aprobado. No use una esmeriladora pesada en el eje porque puede causar desviaciones de circularidad.

Compruebe el ajuste

Para los ajustes por interferencia, el buje debe requerir calentamiento controlado o presión hidráulica para montarse. Para los ajustes con holgura y clavijas, el buje debe deslizarse sobre el eje sin forzar, pero no debe tener un juego notable. Un ajuste flojo del buje es una de las causas más comunes de fallo del acoplamiento.

Caliente o enfríe según sea necesario

Para los ajustes por interferencia, caliente el buje en un horno o en un calentador por inducción a la temperatura recomendada por el fabricante. No use una llama abierta porque puede sobrecalentar áreas locales y cambiar las propiedades del material. Para orificios muy grandes, enfriar el eje con hielo seco o nitrógeno líquido puede facilitar el montaje.

Alinee la ranura para la clavija

Asegúrese de que la llave se asiente correctamente en la ranura de la llave del eje antes de deslizar el buje sobre él. No se debe forzar la llave. Debe encajar ajustadamente a lo largo del fondo y los lados sin atascarse en la parte superior. Una llave demasiado apretada puede deformar el agujero del buje.

Paso 2: Alinear los ejes en el procedimiento de instalación del acoplamiento de engranajes

La alineación de los ejes es uno de los pasos más críticos en el procedimiento de instalación del acoplamiento de engranajes. Aunque los acoplamientos de engranajes toleran el desalineamiento, funcionar cerca del límite aumenta el desgaste y la vibración.

Tipos de desalineamiento a corregir

• Desalineamiento angular: los ejes se encuentran en un ángulo

• Desalineamiento radial: las líneas centrales de los ejes son paralelas pero están desalineadas

• Desalineamiento axial: los ejes están demasiado cerca o demasiado lejos entre sí axialmente

Mida los tres tipos y compárelos con los valores permitidos por el fabricante del acoplamiento. Recuerde que los valores permitidos a menudo se dan para la alineación estática en frío. La alineación en funcionamiento puede cambiar debido al crecimiento térmico, la tensión de las tuberías o el movimiento de la base.

Utilice el método de alineación correcta

Para la mayoría de las transmisiones industriales, los indicadores de dial o las herramientas de alineación láser son adecuados. La alineación aproximada con una regla no es lo suficientemente precisa para los acoplamientos de engranajes en servicios críticos. La alineación láser es más rápida y deja un registro documentado.

Alinee en condiciones de funcionamiento caliente

Cuando sea posible, calcule el crecimiento térmico previsto de los alojamientos del motor y de la caja de cambios y ajuste la alineación en frío de modo que el acoplamiento funcione con un desalineamiento cercano a cero a la temperatura de funcionamiento. Una regla común es ajustar la alineación en frío con el eje del motor ligeramente más bajo que el eje impulsado si el motor crece más térmicamente.

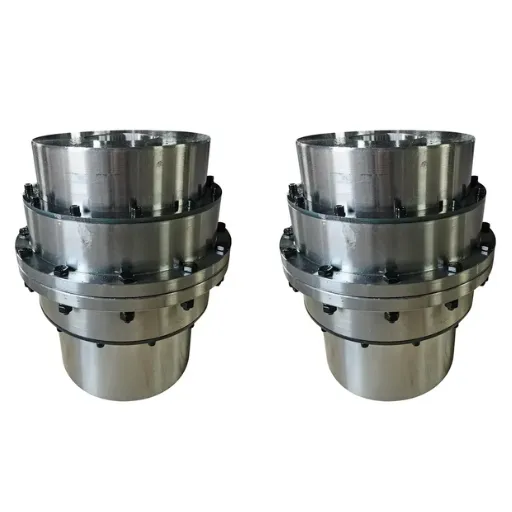

Paso 3: Instale la manga y conecte los bujes

Después de montar y alinear los bujes, se puede instalar la manga entre ellos. Este paso requiere atención a la limpieza, la secuencia de los pernos y la orientación de la manga.

Limpie los dientes y aplique lubricante

Antes de montar la manga, cubra los dientes de engranaje internos con el lubricante adecuado. El lubricante debe llenar los espacios entre dientes sin derramarse. No mezcle grasas con diferentes aceites base o espesantes porque pueden separarse o endurecerse.

Verificar la orientación de la manga

Algunas mangas son simétricas, pero otras tienen marcas específicas en los extremos o orientaciones de bridas. Verifique la orientación correcta con respecto al dibujo. Instalar la manga al revés puede bloquear los conductos de lubricación o colocar los hombros de empuje en la posición incorrecta.

Instale los pernos en la secuencia correcta

Apretar los pernos del acoplamiento en un patrón en forma de estrella o cruz, no en el sentido de las agujas del reloj alrededor de la brida. Esto evita que la manga se asiente de manera irregular e introduce la precarga de los pernos de manera uniforme. Utilice una llave dinamométrica calibrada y apriete en dos o tres etapas hasta alcanzar el valor final de torque.

Utilice los pernos correctos

Siempre utilice los pernos suministrados con el acoplamiento o pernos del mismo grado, longitud y engranaje de rosca. Sustituir los pernos de una tienda de ferretería estándar es un error común que conduce al aflojamiento o rotura. Si el acoplamiento utiliza pernos ajustados, desbaste los agujeros para que coincidan.

Paso 4: Lubricar el acoplamiento

La lubricación es el jugo vital de un acoplamiento de engranajes. Los dientes se deslizan uno contra el otro durante el funcionamiento, y sin una película adecuada de lubricante se desgastarán rápidamente.

Elija el lubricante adecuado

Siga las recomendaciones del fabricante de acoplamientos en cuanto al tipo, grado y cantidad de lubricante. Opciones comunes incluyen:

• Grasa EP a base de litio para aplicaciones industriales generales

• Grasa de poliurea para aplicaciones de alta temperatura

• Petróleo mineral o sintético para acoplamientos lubricados con aceite en servicio continuo o de alta velocidad

El lubricante incorrecto puede causar endurecimiento, separación o una resistencia insuficiente de la película.

Llene hasta el nivel correcto

Para los acoplamientos lubricados con grasa, rellene el espacio alrededor de los dientes hasta el nivel especificado en el manual. El relleno excesivo provoca remolino y sobrecalentamiento. El relleno insuficiente deja los dientes secos. Para los acoplamientos lubricados con aceite, ajuste el nivel de aceite en la marca del vidrio de observación.

Proteja contra la contaminación

Asegúrese de que las juntas y sellos estén en buen estado antes de cerrar el acoplamiento. La contaminación, como polvo, virutas de metal o agua, acelerará el desgaste. En entornos hostiles, considere sellos de laberinto o cubiertas adicionales.

Paso 5: Compruebe el juego radial y verifique el procedimiento de instalación del acoplamiento de engranajes

Después de la montaje, verifique que el acoplamiento gire correctamente y que todos los elementos de fijación estén correctos.

Mida el juego radial

Coloque un indicador dial en el diámetro exterior de la manga o el buje del acoplamiento. Gire el eje lentamente y registre el juego radial total indicado. Compare la lectura con el límite del fabricante. Un juego radial superior al límite generalmente significa que el buje no está asentado correctamente en el eje o que la manga está distorsionada.

Mida el juego axial

Coloque un indicador dial en la cara del flanco del acoplamiento. Gire el eje y compruebe el juego en la cara. Un juego excesivo en la cara indica un desalineamiento angular o una manga doblada.

Volver a comprobar el par de los pernos

Después de girar el acoplamiento a mano y después de las primeras horas de funcionamiento, vuelva a comprobar el par de los pernos. Los pernos pueden asentarse ligeramente a medida que se asienta la unión. Vuelva a ajustar el par a el valor especificado.

Paso 6: Realice la prueba inicial

Antes de devolver la máquina a la producción total, realice una prueba cuidadosa para confirmar la instalación.

Comience lentamente

Primero, haga funcionar la máquina a baja velocidad y escuche si hay ruidos o vibraciones inusuales. Verifique la temperatura del acoplamiento con un termómetro infrarrojo. Un acoplamiento caliente inmediatamente después de arrancar puede indicar falta de lubricante o desalineación.

Monitoree las vibraciones

Utilice un analizador de vibraciones si está disponible. Compare las lecturas con los valores de referencia antes del cambio del acoplamiento. Un aumento significativo de las vibraciones después de la instalación significa que es necesario volver a comprobar la alineación o el equilibrio.

Documente los resultados

Registre los valores de alineación, los valores de excentricidad, el par de los pernos, el tipo de lubricante y las lecturas de vibración. Esta documentación se convierte en la base para el mantenimiento futuro y el análisis de fallas.

Errores comunes de instalación que evitar

Incluso los equipos experimentados cometen errores. Aquí están los errores que más a menudo aparecen en el campo.

¿Cuándo solicitar soporte personalizado?

Algunas instalaciones no siguen un procedimiento estándar porque la máquina en sí es no estándar. En esos casos, un acoplamiento personalizado y la guía de instalación del fabricante pueden ahorrar tiempo y prevenir fallas repetidas.

Situaciones que necesitan ayuda personalizada

• Los diámetros de los ejes no coinciden con los orificios estándar del catálogo

• El espacio entre los ejes requiere una manga espaciadora especial

• La temperatura de funcionamiento o el entorno necesitan sellos especiales

• Los objetivos de alineación son difíciles de alcanzar con la base existente

• Está reemplazando un acoplamiento heredado y necesita coincidir con las dimensiones originales

En Hebei Suju, proporcionamos acoplamientos personalizados basados en dibujos y guía de instalación para aplicaciones no estándar. Envíenos las dimensiones de su eje y los detalles de la máquina, y nuestros ingenieros le recomendarán el ajuste correcto, la lubricación y el enfoque de alineación.

Lista de verificación de instalación

Utilice esta lista de verificación para asegurarse de no omitir ningún paso en el procedimiento de instalación del acoplamiento de engranajes.

1. Bloquee y etiquete la máquina.

2. Verifique el número de parte del acoplamiento, los orificios y las ranuras de la llave en relación con los ejes.

3. Limpie los ejes y los orificios del acoplamiento.

4. Monte los bujes con el ajuste correcto y la alineación de la llave adecuada.

5. Alinee los ejes dentro de los límites del fabricante, teniendo en cuenta el crecimiento térmico.

6. Instale la manga con la orientación y lubricación correctas.

7. Apreté los pernos en forma de estrella hasta el par especificado.

8. Rellene el acoplamiento con el lubricante correcto hasta el nivel adecuado.

9. Verifique el juego radial y axial.

10. Realice una prueba y registre la vibración y la temperatura.

11. Devuelva la máquina al servicio y programe la primera inspección.

Conclusión

El procedimiento de instalación de un acoplamiento de engranajes no es complicado, pero no tolera atajos. Limpiar los ejes, montar los bujes con el ajuste correcto, alinear para las condiciones de funcionamiento, apretar los pernos en secuencia y lubricar adecuadamente son los pasos que diferencian una instalación confiable de un fallo temprano.

Si su equipo está instalando un acoplamiento de reemplazo o construyendo una nueva transmisión, siga la lista de comprobación anterior y documente cada medición. Para ejes no estándar o aplicaciones difíciles, Hebei Suju puede fabricar un acoplamiento de engranaje de tambor personalizado según sus dimensiones exactas y suministrarlo con orientación de instalación.
