Conexión de pasadores: Una guía práctica para transmisiones industriales

Un ingeniero de mantenimiento en India pasó tres meses reemplazando un acoplamiento de engranaje desgastado en un triturador de piedra caliza cada seis semanas. Los dientes presentaban picaduras, el lubricante se estaba filtrando y el tiempo de parada estaba costando a la planta aproximadamente $8.000 por cada parada.

El ingeniero cambió a un acoplamiento de pasador flexible con cojinetes de goma. El nuevo conjunto funcionó durante dieciocho meses con solo inspecciones de los cojinetes. Costó menos que las tres reconstrucciones anteriores del acoplamiento de engranaje.

Si estás buscando un conector de eje simple y amortiguador de impactos que sea fácil de mantener, un acoplamiento de pasador puede ser una mejor opción de lo que piensas. Esta guía explica qué es un acoplamiento de pasador, cómo funciona, dónde funciona mejor y cómo seleccionar y mantener uno. Al final, sabrás si este diseño pertenece a tu transmisión y qué especificar al realizar un pedido.

En Hebei Suju, fabricamos acoplamientos flexibles para trituradores, bombas, compresores, transportadores y maquinaria personalizada en todo el mundo. Los principios de selección a continuación son los mismos que nuestros ingenieros utilizan al revisar las aplicaciones de los clientes.

¿Qué es?

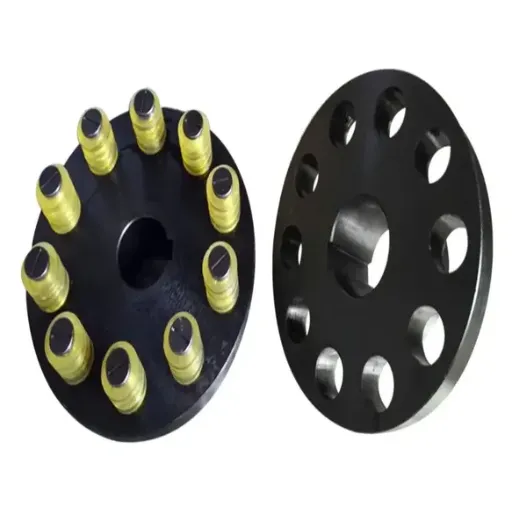

Un acoplamiento de pasadores es un conector flexible de eje que transmite par a través de un conjunto de pasadores equipados con cojinetes de goma o materiales sintéticos. Dos bujes acanalados se enfrentan entre sí. Un buje lleva los pasadores; el otro buje tiene orificios que reciben los pasadores con cojinetes.

El par se transfiere desde el buje motriz a través de los cojinetes hasta el buje conducido. Los cojinetes elásticos absorben impactos, amortiguan vibraciones y permiten pequeñas desalineaciones angulares, radiales y axiales.

Este diseño también se llama acoplamiento de pasadores y cojinetes. Pertenece a la misma familia que los acoplamientos de mordazas y neumáticos: acoplamientos flexibles a base de elastómeros que protegen a los motores, cajas de cambios y equipos conducidos de los impactos torsionales.

Estos acoplamientos son populares porque son mecánicamente simples. No hay dientes de engranaje engranados que lubricar, ni diafragmas complejos que equilibrar, y no hay contacto metálico desgastante bajo carga normal. Cuando los cojinetes se desgastan, generalmente solo se reemplazan los cojinetes en lugar de todo el acoplamiento.

¿Cómo funciona?

El principio de funcionamiento es sencillo. La rotación entra en el neumático motriz. Los pasadores, que están fijados a una brida, presionan contra los cojinetes de goma asentados en la brida opuesta. Los cojinetes se deforman ligeramente en compresión y cizallamiento, transmitiendo el par mientras amortiguan la conexión.

Esta elasticidad da al acoplamiento tres características útiles.

En primer lugar, absorbe las cargas de choque. Cuando un transportador se inicia bajo carga o un triturador muerde una roca grande, el pico repentino de par se atenúa por los cojinetes antes de llegar al motor o a la caja de cambios.

En segundo lugar, amortigua las vibraciones torsionales. Los compresores alternativos, las bombas de pistón y los trituradores crean variaciones cíclicas de par. Los cojinetes de goma reducen la amplitud de esas vibraciones antes de que viajen a través del tren motriz.

En tercer lugar, permite un desalineamiento limitado. El movimiento angular, radial y axial entre los ejes se compensa por la deformación de los cojinetes. Los valores exactos permitidos dependen del tamaño del acoplamiento y de la dureza de los cojinetes.

Consejo profesional: Un acoplamiento de pasadores flexible funciona mejor cuando las camisas están en buenas condiciones. Las camisas endurecidas, agrietadas o comprimidas transfieren más shocks y vibraciones a las máquinas conectadas.

Tipos de acoplamientos de pasadores y variaciones de diseño

No todos los diseños son iguales. El diseño del buje, el material de la camisa y la disposición de los pasadores varían para adaptarse a diferentes condiciones de torque, velocidad y ambientales.

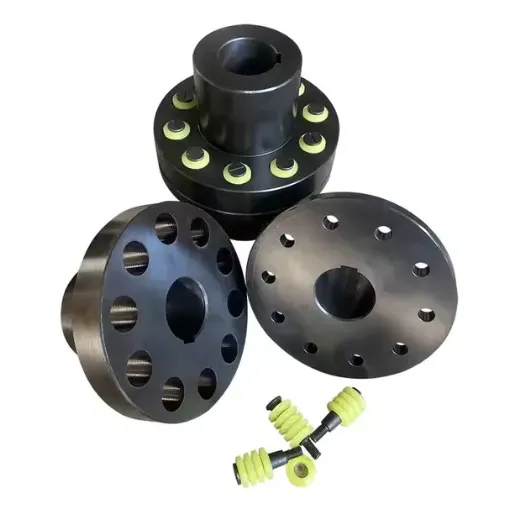

Acoplamiento estándar de pasadores y camisas

El diseño más común tiene dos bujes con bridas, un conjunto de pasadores y camisas de goma reemplazables. Se utiliza en transmisiones industriales generales donde el torque es moderado y hay shocks. Los diseños estándar son económicos y están ampliamente disponibles en hierro fundido o acero.

Diseño con tambor de freno

Algunos diseños combinan este acoplamiento con un tambor de freno. El tambor proporciona una superficie de frenado para frenos mecánicos o electromagnéticos. Estos son comunes en grúas, elevadores y equipos de elevación donde importa el detenimiento controlado.

Bujes con taladro cónico

Los bujes con taladro cónico facilitan la instalación y desmontaje en ejes grandes. Son útiles en aplicaciones sensibles a la mantención donde la extracción del eje es difícil o costosa.

Split Bush Designs

Los cojinetes divididos permiten el reemplazo sin quitar los pasadores del buje. Esto ahorra tiempo en instalaciones angostas o en equipos donde es poco práctico quitar las mitades del acoplamiento.

Arreglos personalizados de bujes y pasadores

Cuando un acoplamiento estándar del catálogo no coincide con el espaciado de los ejes, el tamaño del taladro o el requisito de torque, puede ser necesario un diseño personalizado. En Hebei Suju, revisamos los dibujos de los clientes y producimos acoplamientos personalizados a partir de dibujos o muestras cuando los tamaños estándar no son adecuados.

Materiales comunes de cojinetes

Criterios de selección

La selección comienza por entender la carga, no solo el tamaño del eje. Aquí están los factores clave a considerar.

1. Par nominal y par máximo

Comience con el par de funcionamiento normal de la transmisión. Luego multiplique por un factor de servicio que tenga en cuenta los golpes, arranques y paradas, y la operación en reversa. Una bomba que funcione sin problemas podría utilizar un factor de servicio de 1,25. Un triturador de rocas o un compresor alternativo podría necesitar 2,0 o más.

El par nominal del acoplamiento debe superar el par ajustado. Si se conoce el par máximo durante el arranque o por impacto, verificarlo también con la clasificación del par máximo del acoplamiento.

2. Velocidad de funcionamiento

Estas unidades son adecuadas para una amplia gama de velocidades, pero las velocidades muy altas requieren atención al equilibrio. Un acoplamiento desequilibrado a alta RPM causa vibración y carga en los cojinetes. Para velocidades superiores a 3.000 RPM, consulte al fabricante y considere si un acoplamiento de diafragma o de engranaje podría ser más adecuado.

3. Desalineación de ejes

Mida o estime la desalineación angular, radial y axial entre los ejes. Estos acoplamientos toleran más desalineación que algunos otros tipos de acoplamientos, pero cada tamaño tiene un límite. Operar más allá de la desalineación nominal acorta la vida útil de los cojinetes y aumenta la vibración.

4. Condiciones ambientales

La temperatura, el aceite, el ozono y la luz solar afectan a las mezclas de caucho. Los cojinetes de caucho natural estándar funcionan bien en muchos entornos industriales, pero pueden ser necesarias mezclas de nitrilo o neopreno para exposición a aceite, altas temperaturas o instalaciones al aire libre.

5. Factor de servicio y ciclo de trabajo

Aplicaciones con arranques, paradas y inversiones frecuentes necesitan un factor de servicio más alto. Lo mismo es cierto para las transmisiones con alta inercia o cargas de choque. Sea honesto sobre el ciclo de trabajo al dimensionar el acoplamiento. Un acoplamiento de tamaño insuficiente no durará.

6. Espacio de instalación y acceso de mantenimiento

Verifique el diámetro exterior, la longitud total y el espacio necesario para el reemplazo de los casquillos. Si el acceso de mantenimiento es limitado, un diseño de casquillo dividido puede ahorrar horas durante el servicio.

¿Necesita ayuda para dimensionar un acoplamiento? Envíenos la potencia del motor, la velocidad, el desalineamiento y los detalles de la aplicación, y le recomendaremos un acoplamiento adecuado. Solicite una cotización para tamaños estándar o personalizados.

Aplicaciones

Este diseño se utiliza donde la absorción de choques y la tolerancia al desalineamiento son más importantes que el juego cero o la velocidad ultra alta. Las aplicaciones comunes incluyen trituradoras, transportadores, bombas, compresores, ventiladores y grúas.

Trituradoras y molinos

Las trituradoras de mandíbula, trituradoras cónicas, molinos de martillo y molinos de bolas crean cargas de choque severas. El acoplamiento absorbe el impacto y protege el motor y la caja de engranajes. La alta capacidad de torque de las unidades grandes los hace adecuados para estas transmisiones de servicio pesado.

Conveyores

Los transportadores de cinta, los transportadores de cadena y los elevadores de cubetas a menudo se inician bajo carga y experimentan tasas de alimentación variables. El acoplamiento amortigua los arranques y permite pequeñas desalineaciones que se desarrollan a medida que la estructura se asienta o se expande.

Bombas y Compresores

Las bombas centrífugas, los compresores de pistón y las bombas de vacío se benefician del amortiguamiento de vibraciones que proporciona el acoplamiento. Como acoplamiento flexible, ayuda a proteger los cojinetes y sellos de la máquina accionada.

Ventiladores y Sopladores

Los ventiladores grandes con alta inercia pueden crear picos de par de arranque. El acoplamiento suaviza el arranque y reduce el impacto transmitido de regreso al motor.

Equipamiento de Minería y Cemento

En las plantas de minería y cemento, estos acoplamientos se encuentran en pantallas, alimentadores, trituradoras y molinos. La combinación de absorción de impactos, tolerancia a desalineaciones y fácil mantenimiento los convierte en una opción práctica en entornos hostiles.

Grúas y Levantadores

Los diseños de tambor de freno son comunes en las transmisiones de grúas y levantadores porque combinan la transmisión de par con una superficie de frenado. Esto simplifica la disposición de la transmisión y reduce el número de componentes separados.

Prácticas recomendadas para la instalación de acoplamientos de pasadores

Un acoplamiento solo funcionará bien si se instala y mantiene correctamente. Siga estas pautas.

Alinear los ejes dentro de los límites nominales

Estos acoplamientos toleran desalineaciones, pero no las eliminan. Alinee los ejes con la mayor precisión posible durante la instalación. Verifique la alineación angular, radial y axial con indicadores de dial o herramientas de alineación láser.

Verificar el par de los tornillos

Los tornillos de los flanges deben ajustarse uniformemente y de acuerdo con las especificaciones del fabricante. Un par desigual puede deformar el cubo y causar desequilibrio. Vuelva a verificar el par de los tornillos después de las primeras horas de funcionamiento.

Inspeccionar regularmente las camisas

Busque grietas, endurecimiento, pedazos o deformación por compresión. Estos son signos de que las camisas están envejecidas o sobrecargadas. Remplácelas antes de que fallen por completo. Para transmisiones críticas, incluya la inspección del acoplamiento en el plan de mantenimiento programado.

Mantener alejados los contaminantes

El aceite, los productos químicos y el exceso de calor aceleran la degradación del caucho. Instale protectores si es necesario para proteger los cojinetes de la exposición directa a contaminantes o luz ultravioleta.

Reserva de cojinetes de repuesto

Para equipos críticos, mantenga cojinetes de repuesto en el lugar. El reemplazo suele ser rápido, pero solo si la pieza de repuesto está disponible. Registre el modelo del acoplamiento, el tamaño del cojinete y la composición para pedir el repuesto correcto.

Mantenimiento y solución de problemas del acoplamiento de pasadores

El mantenimiento regular prolonga la vida útil del cojinete y evita fallas inesperadas. Utilice esta lista de comprobación durante las inspecciones programadas.

Inspección visual

Revise los cojinetes en busca de grietas, desgarros o deformación permanente. Busque signos de contaminación por aceite, decoloración por calor o ataque químico. Inspeccione los pasadores en busca de desgaste, doblado o corrosión.

Monitoreo de vibración y ruido

Un aumento de la vibración a menudo indica cojinetes desgastados o con carga desigual. Chillidos, golpes o ruidos pueden significar pasadores sueltos, cojinetes desgastados o desalineación.

Reapretado de pernos

Los pernos de brida pueden aflojarse bajo carga cíclica. Verifique el par durante el mantenimiento programado, especialmente después de las primeras 50 horas de operación en una nueva instalación.

Problemas comunes y causas

Una cantera en Brasil aprendió el valor del material de los cojinetes correcto de la manera más difícil. El equipo instaló cojinetes de caucho estándar en una transmisión de transportador expuesta a polvo fino de piedra caliza y rocíos ocasionales de aceite. Los cojinetes se endurecieron y se agrietaron en menos de cuatro meses. Después de cambiar a cojinetes de caucho nitrilo y agregar una protección simple, el mismo acoplamiento funcionó durante dos años con solo un desgaste menor.

Comparación con acoplamientos de engranajes

¿Cómo se compara este diseño con un acoplamiento de engranajes para maquinaria pesada? La respuesta depende de lo que sea más importante en su aplicación.

Este diseño suele ser la mejor opción cuando la absorción de impactos y el mantenimiento fácil son prioridades. Un acoplamiento de engranaje se convierte en la mejor opción cuando el par de torsión es muy alto, la velocidad es alta o se requiere un control preciso del juego.

Cuándo elegir este acoplamiento

Debería considerar este diseño cuando su aplicación tiene una o más de estas características:

• Cargas de choque significativas o picos de torque

• Desalineación moderada a grande del eje

• Necesidad de amortiguación de vibraciones

• Cargas alternativas o pulsantes

• Acceso limitado para el mantenimiento, lo que hace que el reemplazo de los cojinetes sea preferible al reemplazo del acoplamiento

• Velocidad moderada, no transmisión de precisión a alta velocidad

Si su transmisión es a alta velocidad, requiere ausencia de juego o opera continuamente en el límite de torque del acoplamiento, otro tipo de acoplamiento puede ser más adecuado.

Materiales y calidad de fabricación

La calidad de este diseño depende del material del buje, el ajuste del pasador y la formulación del cojinete. Los bujes de hierro fundido son comunes para uso industrial general porque son rentables y proporcionan buena amortiguación. Los bujes de acero se utilizan cuando se necesita mayor resistencia.

La calidad del pasador es igualmente importante. Los pasadores sueltos o de tamaño inferior crean juego y cargas desiguales. Los pasadores correctamente ajustados deben estar firmemente asentados en los orificios del buje sin movimiento bajo torque normal.

La formulación del manguito (bush) es más importante de lo que muchos compradores se dan cuenta. Un manguito mal formulado se endurecerá, se agrietará o se ablandará prematuramente. Los fabricantes de buena reputación prueban los manguitos para la dureza, resistencia a la tracción y resistencia a la temperatura según los estándares de vibración mecánica ISO. Las pautas de la AGMA también cubren las clasificaciones de los acoplamientos y las prácticas de inspección para transmisiones industriales. Cuando procure acoplamientos, pregunte sobre las especificaciones del material del manguito y la vida útil esperada en sus condiciones de funcionamiento.

En Hebei Suju, mecanizamos cubos a partir de materiales de calidad y suministramos manguitos adecuados para entornos industriales comunes. Para condiciones especiales, podemos recomendar o obtener materiales de manguito personalizados.

Conclusión

Un acoplamiento de pasador ofrece un equilibrio práctico entre la absorción de impactos, la tolerancia a desalineaciones y la facilidad de mantenimiento. No es la opción correcta para todas las transmisiones, pero destaca en trituradoras, transportadores, bombas, compresores y otras máquinas donde los impactos y las vibraciones son parte de la operación normal.

Puntos clave:

• Este diseño utiliza cojinetes elásticos en los pasadores para transmitir el par entre dos bujes acanalados.

• Absorbe los impactos, amortigua las vibraciones y tolera desalineaciones angulares, radiales y axiales.

• La selección debe considerar el par, la velocidad, la desalineación, el entorno y el factor de servicio.

• La inspección regular y la correcta selección de la composición del cojinete prolongan la vida útil.

• Para altos impactos y par moderado, a menudo supera a las alternativas de acoplamiento de engranajes.

Si está seleccionando un acoplamiento para un nuevo diseño o reemplazando un acoplamiento desgastado en equipos existentes, solicite un presupuesto a Hebei Suju. Nuestro equipo de ingeniería puede recomendar el tamaño, el material y el diseño adecuados para su aplicación. Si tiene un requisito no estándar, envíenos su dibujo para una revisión personalizada.
