Guía de acoplamientos de neumático: selección, beneficios y aplicaciones industriales

Una planta de cemento en Malasia tenía un problema. Cada vez que el molino de martillos se encendía a plena carga, el acoplamiento de transmisión sufría. Los acoplamientos de mordaza duraban seis meses. Los acoplamientos de engranaje soportaban el par, pero transferían demasiada vibración a los cojinetes de la caja de engranajes.

El equipo de mantenimiento necesitaba algo que pudiera absorber el impacto sin fallar. Resultó que un acoplamiento de neumático era la solución.

Si estás lidiando con cargas de choque, grandes desalineaciones o vibraciones en una transmisión industrial, este diseño puede ser una mejor opción de lo que piensas. Esta guía explica qué es este acoplamiento, cómo funciona y dónde funciona mejor. Aprenderás cómo seleccionar el tamaño adecuado, qué materiales son importantes y cómo mantener el elemento para una larga vida útil. Comprender estas ventajas de los acoplamientos de neumático te ayudará a elegir un acoplamiento flexible de alto par confiable para transmisiones exigentes.

En Hebei Suju, fabricamos acoplamientos flexibles para fabricantes de maquinaria, plantas de cemento, operaciones mineras y proyectos OEM de todo el mundo. Este artículo se basa en los principios de selección que utilizamos todos los días.

¿Qué es un acoplamiento de neumático?

Un acoplamiento de neumático es un conector de eje flexible que utiliza un elemento de neumático de caucho o sintético entre dos bujes metálicos. Se sujeta o atornilla a los bujes y transmite el par a través de la fricción y la compresión. Debido a que el elemento es elástico, absorbe los impactos, amortigua las vibraciones y compensa el desalineamiento entre los ejes conectados.

Estos acoplamientos también se llaman acoplamientos de neumático, dependiendo de la ortografía regional. Son parte de la amplia familia de tipos de acoplamientos flexibles utilizados en grupos motor-bomba, trituradoras, transportadores y otras máquinas industriales.

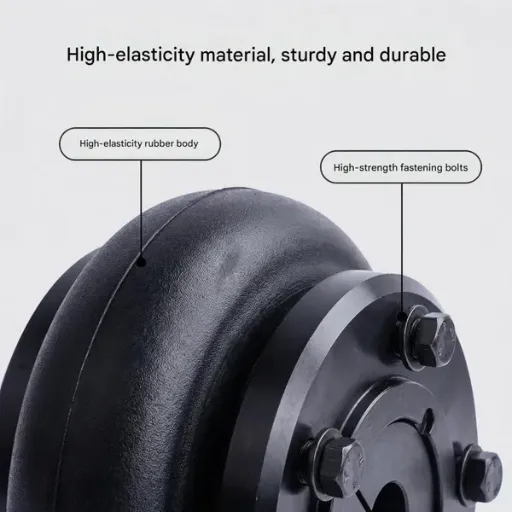

El diseño es simple pero efectivo. Dos bujes con bridas se enfrentan entre sí. Un neumático flexible se ajusta sobre ambas bridas y se fija con placas de sujeción o tornillos. Cuando se aplica un par, el neumático se deforma ligeramente y transmite la rotación permitiendo que los ejes se muevan entre sí.

Esta simplicidad da a estos acoplamientos algunas ventajas claras. No hay engranajes lubricados, ni diafragmas complejos, ni contacto metálico desgastante. Cuando el elemento se desgasta, generalmente se puede reemplazar sin mover las máquinas conectadas.

¿Cómo funcionan los acoplamientos de neumático?

El principio de funcionamiento es sencillo. El par de torsión entra a través de un buje, carga el elemento en corte y compresión, y sale a través del buje opuesto. La elasticidad del caucho hace tres cosas a la vez.

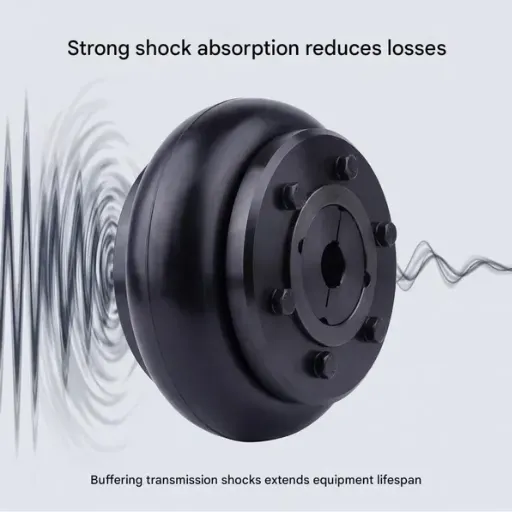

En primer lugar, amortigua las cargas de choque. Cuando un triturador muerde una roca grande o un transportador se inicia bajo carga, el pico repentino de par de torsión es absorbido por el elemento en lugar de ser transmitido directamente al motor o a la caja de cambios.

En segundo lugar, el elemento amortigua las vibraciones torsionales. Los motores alternativos, los compresores de pistón y los trituradores crean variaciones cíclicas de par de torsión. Reduce la amplitud de estas vibraciones antes de que lleguen al equipo accionado.

En tercer lugar, el elemento permite un movimiento limitado entre los ejes. Pueden manejar desalineaciones angulares, radiales y axiales mejor que muchos otros tipos de acoplamientos. Esta capacidad de desalineación del acoplamiento flexible los hace tolerantes cuando los ejes se asientan, se expanden térmicamente o no están perfectamente alineados durante la instalación.

La cantidad de desalineación que este diseño puede manejar depende del perfil y el tamaño del neumático. Los acoplamientos más pequeños pueden permitir de 1 a 2 grados de desalineación angular, mientras que los diseños industriales más grandes pueden tolerar 3 a 4 grados o más. Siempre consulte los valores nominales del fabricante para su tamaño específico.

Consejo profesional: Este acoplamiento maneja mejor la desalineación cuando el elemento está en buenas condiciones. Un neumático agrietado o endurecido pierde flexibilidad y transmite más vibración al tren de transmisión.

Tipos y opciones de diseño

No todos los acoplamientos de este tipo son iguales. Las principales variaciones provienen del diseño del buje, el perfil del neumático y el método de sujeción.

Acoplamientos F40 y Serie F

Estos son diseños de estilo europeo comunes con un buje de agujero cónico y una placa de sujeción que sostiene el neumático. Se utilizan ampliamente en bombas, compresores y transmisiones industriales generales. El agujero cónico hace que la instalación del buje sea fácil y segura.

Diseños FFX y de alto par

Para cargas más pesadas, los diseños de alto par utilizan una sección más grande y hardware de sujeción más fuerte. Estos son comunes en trituradoras, molinos y transportadores mineros donde el par máximo puede ser varias veces el par de funcionamiento.

Perfiles de neumáticos tipo T y cónicos

Algunos diseños utilizan un perfil de neumático cónico o en forma de barril. La forma afecta la rigidez torsional, la capacidad de desalineación y la disipación de calor. Los neumáticos cónicos a menudo se mantienen más fríos a velocidades más altas porque la forma permite una mejor circulación de aire.

Diseños de neumáticos divididos

Los diseños divididos permiten reemplazar el elemento sin quitar ningún cubo del eje. Esto es valioso en instalaciones ajustadas donde mover el motor o la máquina accionada es costoso o consume mucho tiempo.

Tamaños personalizados y no estándar

Cuando un acoplamiento de catálogo estándar no se ajusta al espaciado de los ejes, al tamaño del agujero o a los requisitos de par, puede ser necesario un diseño personalizado. En Hebei Suju, revisamos los dibujos de los clientes y producimos acoplamientos personalizados a partir de muestras o dibujos cuando los tamaños estándar no son adecuados.

Compuestos de neumáticos comunes

Materiales de los bujes

La mayoría de los bujes están hechos de hierro fundido o acero. El hierro fundido es rentable y absorbe algo de vibración. Los bujes de acero se utilizan para torques más altos y cuando se necesita un equilibrio preciso.

Refuerzo

Algunos elementos incluyen refuerzo de tela o cordón para aumentar la capacidad de torsión y prevenir un crecimiento excesivo a alta velocidad. Los neumáticos reforzados son comunes en los acoplamientos industriales más grandes donde las fuerzas centrifugas son significativas.

En Hebei Suju, podemos aconsejar sobre el compuesto adecuado según su entorno de funcionamiento. Si su aplicación implica aceite, calor o exposición al aire libre, le recomendaremos un material que se adapte a las condiciones.

Criterios de selección para estos acoplamientos

Elegir el acoplamiento adecuado requiere más que simplemente coincidir con el diámetro del eje. No se puede seleccionar un acoplamiento solo por el tamaño del orificio. Aquí están los factores clave a considerar.

1. Torque nominal y torque máximo

Comience con el torque normal de funcionamiento de la transmisión. Luego multiplique por un factor de servicio que tenga en cuenta los impactos, los arranques y paradas y la operación en reversa. Un transportador que funcione sin problemas podría utilizar un factor de servicio de 1.5. Un triturador de rocas podría necesitar 2.5 o más.

El par nominal del acoplamiento debe superar el par ajustado. Si se conoce el par máximo durante el arranque o por choques, verificarlo también con la clasificación del par máximo del acoplamiento. A modo de referencia, las clasificaciones de los acoplamientos flexibles y los métodos de prueba están cubiertos por las normas de acoplamientos ISO y las pautas de la AGMA.

2. Velocidad de operación

Estos acoplamientos no se suelen seleccionar para aplicaciones de muy alta velocidad. El elemento flexible puede calentarse a alta velocidad debido a la histéresis. Para velocidades superiores a 3.000 RPM, consulte al fabricante y considere si un acoplamiento de diafragma o de engranajes podría ser más adecuado.

3. Desalineación de ejes

Mida o estime la desalineación angular, radial y axial entre los ejes. Toleran más desalineación que los acoplamientos de mordaza o de engranajes, pero cada tamaño tiene un límite. Operar más allá de la desalineación nominal acorta la vida útil del elemento y aumenta la vibración.

4. Condiciones ambientales

La temperatura, el aceite, el ozono y la luz solar afectan a las mezclas de goma. Los neumáticos de goma natural estándar funcionan bien en muchos entornos industriales, pero se pueden necesitar mezclas de nitrilo o neopreno para la exposición al aceite, altas temperaturas o instalaciones al aire libre.

5. Factor de servicio y ciclo de trabajo

Aplicaciones con arranques, paradas y reversiones frecuentes necesitan un factor de servicio más alto. Lo mismo ocurre con las transmisiones con alta inercia o cargas de choque. Sea honesto sobre el ciclo de trabajo al dimensionar el acoplamiento. Un acoplamiento de tamaño insuficiente no durará.

6. Espacio de instalación y acceso de mantenimiento

Verifique el diámetro exterior, la longitud total y el espacio necesario para el reemplazo de elementos. Si el acceso de mantenimiento es limitado, un diseño de neumático dividido puede ahorrar horas durante los cambios de elementos.

¿Necesita ayuda para dimensionar un acoplamiento? Envíenos la potencia de su motor, la velocidad, el desalineamiento y los detalles de la aplicación, y le recomendaremos un acoplamiento adecuado. Solicite una cotización para tamaños estándar o personalizados.

Aplicaciones industriales de acoplamientos flexibles

Estos acoplamientos flexibles se utilizan donde la absorción de choques y la tolerancia al desalineamiento son más importantes que la ausencia de juego o la velocidad ultra alta. Aquí están las aplicaciones más comunes.

Trituradoras y molinos

Los trituradores de mandíbula, los trituradores de cono, los molinos de martillo y los molinos de bolas generan cargas de choque severas. Absorbe el impacto y protege el motor y la caja de cambios. La alta capacidad de par de las unidades grandes las hace adecuadas para estas transmisiones de servicio pesado.

Transportadores

Los transportadores de cinta, los transportadores de cadena y los elevadores de cubetas a menudo se inician bajo carga y experimentan velocidades de alimentación variables. Amortiguan los arranques y permiten los pequeños desalineamientos que se producen a medida que la estructura se asienta o se expande.

Bombas y compresores

Las bombas centrífugas, los compresores de pistón y las bombas de vacío se benefician del amortiguamiento de vibraciones que proporcionan. Como acoplamiento de amortiguamiento de vibraciones, un diseño de neumático ayuda a proteger los cojinetes y las juntas del equipo accionado.

Ventiladores y sopladores

Los ventiladores grandes con alta inercia pueden crear picos de par de arranque. Suaviza el arranque y reduce el choque transmitido de regreso al motor.

Equipamiento minero y de cemento

En las plantas mineras y de cemento, estos acoplamientos se encuentran en pantallas, alimentadores, trituradores y molinos. La combinación de absorción de choques, tolerancia a desalineamientos y fácil mantenimiento los convierte en una opción práctica en entornos hostiles.

Equipamiento marino y móvil

Algunas propulsiones marinas y transmisiones de equipos móviles los utilizan porque toleran vibraciones, impactos y desalineaciones moderadas. Pueden ser necesarios compuestos especiales para el agua salada o temperaturas extremas.

Mejores prácticas de instalación y mantenimiento

Un acoplamiento solo funcionará bien si se instala y mantiene correctamente. Siga estas pautas.

Aliñe los ejes dentro de los límites nominales

Estos acoplamientos toleran la desalineación, pero no la eliminan. Aliñe los ejes con la mayor precisión posible durante la instalación. Verifique la alineación angular, radial y axial con indicadores de dial o herramientas de alineación láser.

Verifique el par de los tornillos

Los tornillos de sujeción deben ser apretados según las especificaciones del fabricante. Un par desigual puede deformar el neumático y causar desequilibrio. Vuelva a verificar el par de los tornillos después de las primeras horas de funcionamiento.

Inspeccione el elemento regularmente

Busque grietas, endurecimiento, pedazos o separación. Estos son signos de que el elemento está envejecido o sobrecargado. Reemplace la parte de goma antes de que falle por completo. Para transmisiones críticas, incluya la inspección del acoplamiento en la programación de mantenimiento planeado.

Mantenga alejados los contaminantes

El aceite, los químicos y el exceso de calor aceleran la degradación del caucho. Instale protectores si es necesario para proteger el elemento de la exposición directa a contaminantes o luz ultravioleta.

Almacene neumáticos de repuesto

Para equipos críticos, mantenga elementos de repuesto en el sitio. El reemplazo suele ser rápido, pero solo si la pieza de repuesto está disponible. Registre el modelo del acoplamiento, el tamaño del elemento y la composición para pedir el repuesto correcto.

Neumático frente a otros acoplamientos flexibles

¿Cómo se compara este acoplamiento con otros acoplamientos flexibles comunes? La respuesta depende de lo que más importe en su aplicación.

Es la mejor opción cuando la absorción de impactos y la capacidad de desalineación son prioridades. Es menos adecuado para aplicaciones de alta velocidad y precisión donde destacan los acoplamientos de diafragma o de engranaje.

Para transmisiones que requieran un par muy alto pero no tanta absorción de impactos, un acoplamiento de engranajes para maquinaria pesada puede ser más adecuado. Para conjuntos de motores y bombas de bajo rendimiento, un acoplamiento de mordazas suele ser más sencillo y menos costoso.

Errores comunes al utilizar acoplamientos de neumático

Incluso un buen acoplamiento puede fallar prematuramente si se aplica incorrectamente. Evite estos errores comunes.

• Tamaño insuficiente del acoplamiento: Ignorar el factor de servicio o el par máximo conduce a la falla prematura del elemento.

• Desalineación excesiva: Operar más allá de los límites angulares o radiales nominales causa desgaste irregular.

• Compuesto de goma incorrecto: Utilizar un neumático de goma estándar en un entorno aceitoso o de alta temperatura reduce la vida útil.

• Descuido de la inspección: Los neumáticos envejecen y se agrietan con el tiempo. Una inspección regular detecta problemas antes de la falla.

• Reutilizar placas de sujeción dañadas: Placas de sujeción dobladas o desgastadas pueden deformar un nuevo elemento y causar vibraciones.

Si un acoplamiento falla repetidamente, busque más allá del propio acoplamiento. La causa raíz puede ser desalineación, sobrecarga, vibración o exposición ambiental.

Cuándo elegir un acoplamiento de neumático

Debe considerar este acoplamiento cuando su aplicación tenga una o más de estas características:

• Cargas de choque significativas o picos de torque

• Desalineación moderada a grande del eje

• Necesidad de amortiguación de vibraciones

• Cargas alternativas o pulsantes

• Acceso limitado a la mantenimiento, lo que hace preferible el reemplazo del elemento en lugar del acoplamiento

• Velocidad moderada, no transmisión de precisión a alta velocidad

Si su transmisión es a alta velocidad, requiere juego cero o opera continuamente en el límite de torque del acoplamiento, otro tipo de acoplamiento puede ser más adecuado.

¿Necesita una solución personalizada? Si el espaciado de los ejes, el tamaño del agujero o el requisito de torque están fuera de los rangos estándar, Hebei Suju puede fabricar un acoplamiento personalizado a partir de su dibujo.

Conclusión

Este acoplamiento de neumático ofrece un equilibrio práctico entre la absorción de impactos, la tolerancia a desalineaciones y la facilidad de mantenimiento. No es la opción adecuada para todos los sistemas de transmisión, pero destaca en trituradoras, conveyores, bombas, compresores y otras máquinas donde los impactos y las vibraciones son parte de la operación normal.

Puntos clave:

• Este diseño utiliza un elemento flexible entre dos ruedas metálicas para transmitir el par.

• Absorbe impactos, amortigua vibraciones y tolera desalineaciones angulares, radiales y axiales.

• La selección debe considerar el par, la velocidad, la desalineación, el entorno y el factor de servicio.

• La inspección regular y la selección correcta de la mezcla de caucho prolongan la vida del elemento.

• Para altos impactos y grandes desalineaciones, a menudo supera a los alternativos de mordaza, engranaje y diafragma.

Si está seleccionando un acoplamiento para un nuevo diseño o reemplazando un acoplamiento desgastado en equipos existentes, solicite un presupuesto a Hebei Suju. Nuestro equipo de ingeniería puede recomendar el tamaño, el material y el diseño adecuados para su aplicación.
