GIICL Acoplamiento: Especificaciones, Aplicaciones y Guía de Selección

Un ingeniero de laminadores llamado Tomas se enfrentó a un problema a las 2 de la madrugada. El acoplamiento de engranaje de tambor en su banco de acabado se había desdentado durante una ejecución de pedidos pico. El proveedor original necesitaba ocho semanas para un reemplazo, y cada hora de parada le costaba a la planta miles en tonelaje perdido. Para la mañana, Tomas tenía una muestra desgastada en una caja y una sola pregunta: ¿alguien podría hacer ingeniería inversa en un acoplamiento GIICL lo suficientemente rápido como para aprovechar la ventana de parada?

Si alguna vez has dimensionado un acoplamiento para una transmisión de alto par, ya sabes las consecuencias. El acoplamiento GIICL es uno de los acoplamientos de engranaje de tambor más utilizados en la industria pesada porque soporta un gran par en un espacio compacto y tolera el desalineamiento que produce el equipo real. Elije el correcto y la transmisión funcionará durante años. Elije el incorrecto y te encontrarás con vibraciones, desgaste de dientes y paradas no planificadas.

En esta guía, aprenderás qué es un acoplamiento GIICL, cómo leer sus especificaciones, dónde funciona mejor y cómo seleccionar el tamaño adecuado para tu aplicación. También cubriremos los detalles de fabricación que diferencian un acoplamiento confiable de un riesgo, y cuándo una pieza estándar del catálogo no es suficiente.

¿Qué es un acoplamiento de engranaje de tambor GIICL?

Un acoplamiento GIICL es un acoplamiento de engranaje de tambor que transmite torque a través de la engranación de dientes de engranaje externos e internos. El "tambor" se refiere al perfil de diente coronado en el buje, lo que permite que el acoplamiento se adapte a desalineaciones angulares, radiales y axiales mientras mantiene el contacto a lo largo de la cara del diente. A diferencia de un acoplamiento rígido, un acoplamiento de engranaje de tambor GIICL puede flexionar ligeramente sin perder la transmisión de torque.

El diseño se basa en cuatro componentes principales:

• Dos bujes de engranaje externo que se montan en los ejes

• Dos casquillos de engranaje interno que conectan los bujes

• Un espaciador o casquillo intermedio en las versiones de doble engranaje

• Sellos y elementos de fijación que retienen el lubricante y excluyen la contaminación

Los dientes coronados son la característica clave. Permiten que el casquillo se mueva ligeramente sobre el buje, lo que compensa el crecimiento térmico, el asentamiento de la base y la tolerancia de montaje. Por eso el acoplamiento GIICL aparece en transmisiones que no se pueden alinear con precisión láser en el campo.

En Hebei Suju, fabricamos acoplamientos de engranaje de tambor GIICL a partir de acero forjado de aleación. Cada cubo y manguito se mecanizan, tratan térmicamente e inspeccionan antes del ensamblaje, por lo que el acoplamiento llega listo para el servicio.

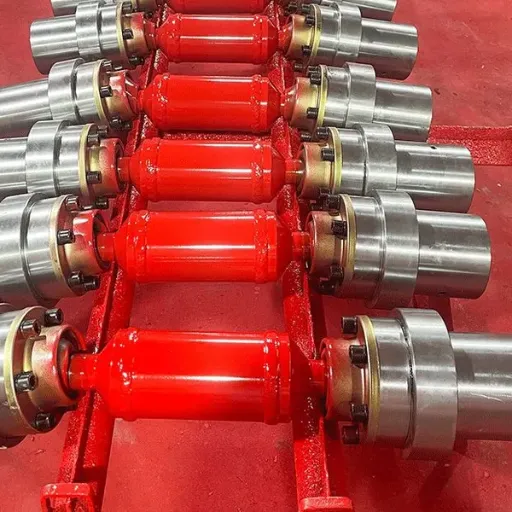

Especificaciones y dimensiones del acoplamiento GIICL

Leer un catálogo de acoplamientos GIICL comienza con el número de tamaño. El número corresponde a un rango de torque nominal y a un diámetro de taladro máximo. A medida que aumenta el tamaño, también lo hacen el torque permitido, el diámetro exterior y el peso.

Especificaciones clave para verificar incluyen:

• Torque nominal (N·m): El torque continuo que el acoplamiento puede transmitir.

• Torque máximo: La sobrecarga a corto plazo que los dientes pueden soportar.

• Taladro máximo (mm): El mayor diámetro de eje que acepta el cubo.

• Velocidad máxima (RPM): La velocidad de funcionamiento segura más alta.

• Desalineación permitida: Límites angulares, radiales y axiales.

• Diámetro exterior y longitud: El espacio que ocupa el acoplamiento.

  【

• Peso y momento de inercia: Importantes para transmisiones de alta velocidad.

A modo de referencia, un acoplamiento GIICL de tamaño mediano podría estar calificado para decenas de miles de newton - metro y aceptar agujeros mayores de 100 mm. Los tamaños más grandes sirven para molinos laminadores y transmisiones de hornos, mientras que los tamaños más pequeños son adecuados para bombas, ventiladores y transportadores. Las cifras exactas dependen de la serie y del fabricante.

La tabla siguiente resume cómo se relacionan las principales especificaciones con los requisitos de la aplicación.

Cuando solicite un presupuesto, siempre comparta los diámetros de los ejes, el par de torsión requerido, la velocidad de funcionamiento y la longitud del espaciador si el acoplamiento se encuentra entre dos máquinas. Estos cuatro valores permiten al proveedor confirmar el tamaño correcto y evitar una incompatibilidad.

¿Necesita una segunda opinión sobre el dimensionamiento? Envíe a nuestros ingenieros los datos de su transmisión y confirmaremos el acoplamiento GIICL correcto antes de que realice el pedido.

Dónde se utilizan los acoplamientos GIICL

El acoplamiento GIICL se merece su lugar dondequiera que el par sea alto y las condiciones sean duras. Tres industrias representan la mayor parte de la demanda.

Acero y Metalurgia

Los trenes de laminación, las líneas de colada continua y las transmisiones de enrolladores transmiten un par enorme a través de los acoplamientos de engranaje. El acoplamiento debe absorber el impacto de una chapa que entra en los rodillos y tolerar el desalineamiento que proviene de los cambios de rodillos. Un acoplamiento de engranaje de tambor GIICL es la opción estándar para estas transmisiones porque combina capacidad de par con un diseño reparable. Los proveedores que atienden a este sector, incluyendo nuestro trabajo en aplicaciones de acero y metalurgia, deben entender los perfiles de dientes coronados y los sistemas de lubricación.

Minas y Cemento

Los trituradores, los molinos de bolas, los hornos rotatorios y los transportadores pesados operan en entornos polvorientos y de alta carga. Un acoplamiento GIICL aquí debe resistir la contaminación y sobrevivir a eventos de sobrecarga. Los diseños sellados y la selección adecuada de grasa son tan importantes como el par nominal.

Un equipo de mantenimiento en Perú se dio cuenta de esto cuando un acoplamiento abierto en un transportador de escoria se llenó de polvo y se desgastó en cuatro meses. Al cambiar a un acoplamiento GIICL sellado con el lubricante adecuado, la vida útil se extendió más de dos años.

Bombas, ventiladores y maquinaria general

No todos los acoplamientos GIICL funcionan en una planta de acero. Los tamaños más pequeños conectan motores a bombas, ventiladores y cajas de engranajes en la industria general. En estas aplicaciones, el acoplamiento protege los cojinetes de los golpes y compensa el desalineamiento que se produce con el tiempo. Los mismos principios de diseño se aplican, solo a una escala menor.

Cómo seleccionar un acoplamiento GIICL

La selección de un acoplamiento GIICL se reduce a cinco factores: torque, velocidad, desalineamiento, diámetro interior y entorno. Si se comete un error en cualquiera de ellos, el acoplamiento no durará.

1. Calcule el torque necesario

Comience con la potencia del motor y la velocidad de funcionamiento, luego aplique un factor de servicio. Una carga ligera y constante puede utilizar un factor de servicio cercano a 1.5. Un molino reversibles con fuertes golpes puede requerir 2.5 o más. Normas como AGMA publican guías de factores de servicio para aplicaciones comunes.

El método sencillo funciona de la siguiente manera:

1. Calcule el par nominal a partir de la potencia y la velocidad.

2. Multiplique por el factor de servicio de la aplicación.

3. Seleccione un acoplamiento GIICL cuya par nominal sea igual o superior al resultado.

2. Confirme la velocidad de funcionamiento

Los acoplamientos de engranajes manejan un amplio rango de velocidades, pero las transmisiones de alta velocidad requieren atención para el balanceo. Por encima de aproximadamente 3.000 RPM, especifique el balanceo dinámico según el grado ISO correspondiente. Un acoplamiento GIICL desequilibrado a velocidad crea vibraciones, carga en los cojinetes y ruido que acortan la vida de todo el tren de transmisión.

3. Estime el desalineamiento

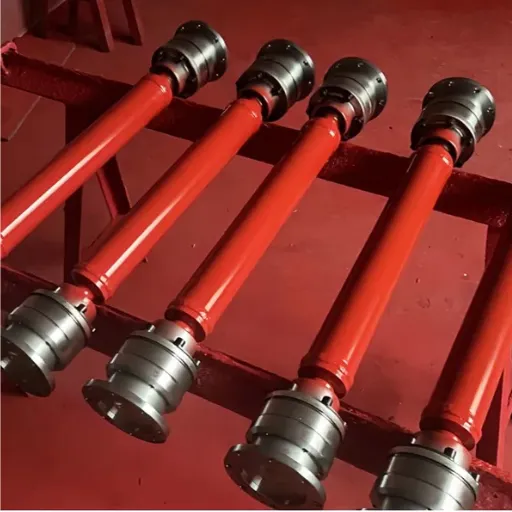

Mida o estime el desalineamiento angular, radial y axial que experimentará el acoplamiento. Seleccione un tamaño cuyos valores permitidos excedan su estimación con un margen. Si el diseño requiere movimiento axial para el mantenimiento, un acoplamiento GIICL de tipo espaciador le permite eliminar la sección central sin mover las máquinas conectadas.

4. Haga coincidir el taladro y la chaveta

El taladro del cubo debe encajar en el eje con la interferencia o holgura correcta. Proporcione el diámetro del eje, el tamaño de la chaveta y la tolerancia. Si su eje es no estándar, un taladro personalizado a menudo es la solución más sencilla.

5. Tenga en cuenta el entorno

La temperatura, el polvo, la humedad y los químicos afectan el material, los sellos y el lubricante. Para servicios al aire libre o en ambientes polvorientos, especifique un acoplamiento GIICL sellado. Para atmósferas corrosivas, consulte con el fabricante las opciones de recubrimiento o material.

Para una guía paso a paso, nuestra guía de selección de acoplamientos cubre el proceso con más detalle.

Calidad de fabricación: ¿Qué diferencia a un acoplamiento GIICL confiable?

Dos acoplamientos GIICL pueden parecer idénticos en un dibujo y funcionar de manera muy diferente en servicio. La diferencia está en la fabricación.

Un acoplamiento GIICL confiable comienza con acero forjado fundido, como el 42CrMo o un grado equivalente. El forjado refine la estructura granular y da a las dientes la resistencia necesaria para resistir los impactos. Después de la mecanización a bruto, las dientes se endurecen por inducción o se cementan a una dureza superficial especificada y luego se mecanizan a la tolerancia final.

Los pasos que más importan incluyen:

• Inspección de materiales entrantes con trazabilidad al número de lote de acero.

• Tratamiento térmico controlado verificado por ensayos de dureza.

• Tornejado final de orificios, ranuras de clavijas y perfiles de dientes.

• Inspección dimensional con calibres calibrados.

• Equilibrio dinámico opcional para aplicaciones de alta velocidad.

• Lubricación, sellado y preservación para el envío.

En Hebei Suju, nuestro control de calidad de todo el proceso cubre cada etapa desde la materia prima hasta el empaque final. Proporcionamos certificados de materiales e informes de inspección a petición, y nuestras certificaciones ISO respaldan la calificación del proveedor para compradores OEM y MRO.

¿Quieres ver cómo se fabrica un acoplamiento GIICL directo de fábrica? Solicita un presupuesto y pide nuestro alcance de inspección con tu cotización.

Modos comunes de falla y cómo evitarlos

La mayoría de las fallas de los acoplamientos GIICL se remontan a una lista breve de causas. Conocerlas te ayuda a especificar un acoplamiento que dure.

Desgaste de dientes por mala lubricación

Los acoplamientos de engranaje necesitan el lubricante adecuado, reabastecido según el calendario. Un supervisor de minería en Chile alguna vez hizo funcionar un acoplamiento GIICL en una transmisión de horno con la grasa incorrecta, y los dientes se desgastaron en tres semanas.

Después de cambiar al lubricante recomendado y a un diseño sellado, el reemplazo funcionó durante dos años. El lubricante no es un detalle; es parte del diseño.

Carga en los bordes por desalineación excesiva

Un acoplamiento GIICL tolera la desalineación, pero operar cerca del límite concentra la carga en las puntas de los dientes. Si los ejes no se pueden alinear dentro de los valores nominales, considere un diseño con espaciador o un tamaño más grande.

Fatiga por dimensionamiento insuficiente

Seleccionar un acoplamiento solo por el par nominal ignora el factor de servicio. Los dientes pueden sobrevivir al principio, pero luego se fatiguen después de cargas de choque repetidas. Siempre dimensionar según el par ajustado.

Contaminación por falla de los sellos

El polvo y la humedad que entran en la malla de engranaje aceleran el desgaste de manera dramática. Inspeccione los sellos durante el mantenimiento planeado y reemplácelos antes de que fallen.

Relajación debido a un ajuste inadecuado o a la torquificación de los tornillos

Un buje que esté suelto en el eje o tornillos que no estén torquificados uniformemente causa desviación y vibración. Siga el procedimiento de instalación y verifique el ajuste.

Si un acoplamiento ya ha fallado, no simplemente pida nuevamente la misma pieza. Investigue la causa raíz primero. El reemplazo debe resolver el problema que causó la falla, de lo contrario fallará de la misma manera.

Cuándo pedir un acoplamiento GIICL personalizado

Los acoplamientos GIICL del catálogo cubren muchas aplicaciones, pero algunas situaciones requieren una construcción personalizada. Considere un acoplamiento GIICL personalizado cuando:

• Los orificios del eje son de tamaños no estándar.

• El espacio entre ejes requiere una longitud de espaciador especial.

• El par o la velocidad están fuera de los rangos estándar del catálogo.

• El acoplamiento debe coincidir con una pieza heredada que ya no está disponible.

• El entorno requiere materiales, sellos o recubrimientos especiales.

Un proveedor de acoplamientos personalizados debe revisar su dibujo o muestra desgastada, confirmar la manufacturabilidad, recomendar materiales y proporcionar una cotización clara con el tiempo de entrega. En Hebei Suju, regularmente realizamos ingeniería inversa de acoplamientos GIICL desgastados para acerías, plantas de cemento y trituradoras mineras a través de nuestro servicio de fabricación de acoplamientos personalizados. Tomas, el ingeniero del ejemplo inicial, envió su muestra un martes y tenía un diseño de reemplazo confirmado para el jueves. El nuevo acoplamiento llegó dentro de la ventana de parada de producción, y el tren de acabado volvió a estar en línea antes de que se enviaran los pedidos pico.

Ese resultado es la razón por la cual un socio de fabricación es más importante que una lista de precios. Cuando el acoplamiento es crítico, desea un proveedor que controle el mecanizado, el tratamiento térmico y la inspección en un solo lugar.

Preguntas Frecuentes

¿Qué significa GIICL en un acoplamiento de engranaje de tambor?

GIICL es una designación de serie para un acoplamiento de engranaje de tambor con dientes coronados que toleran desalineaciones angulares, radiales y axiales. Es una de las series de acoplamientos de engranaje de servicio pesado más comunes utilizadas en las transmisiones de acero, minería y cemento.

¿Cómo elijo el tamaño adecuado de acoplamiento GIICL?

Calcule el par nominal a partir de la potencia y la velocidad del motor, multiplique por el factor de servicio de la aplicación y luego seleccione un tamaño cuyo par nominal sea igual o superior al resultado. También confirme el diámetro del agujero, la velocidad, el desalineamiento y el entorno antes de realizar el pedido.

¿Puede funcionar un acoplamiento GIICL a alta velocidad?

Sí, pero las aplicaciones a alta velocidad requieren balanceo dinámico y lubricación adecuada. Por encima de aproximadamente 3.000 RPM, especifique el balanceo según el grado ISO adecuado y confirme la velocidad nominal máxima con el fabricante.

¿Cuál es la diferencia entre un acoplamiento GIICL y un acoplamiento flexible?

Un acoplamiento GIICL es un tipo de acoplamiento de engranajes, que técnicamente es una forma de acoplamiento flexible porque los dientes coronados permiten el desalineamiento. En la práctica, el "acoplamiento flexible" generalmente se refiere a tipos de elastómeros, como los acoplamientos de mandíbula o de neumático, que son adecuados para torques más bajos y maquinaria general.

¿Pueden fabricar un acoplamiento GIICL a partir de una muestra desgastada?

Sí. Un fabricante con capacidad de ingeniería inversa puede medir una muestra desgastada, confirmar las dimensiones y materiales, y producir un reemplazo compatible. Esto es común en equipos antiguos donde la pieza original ya no se produce.

¿Qué mantenimiento necesita un acoplamiento GIICL?

Inspeccione las juntas, verifique el estado del lubricante y compruebe el par de los pernos durante los apagados programados. Reemplace las juntas desgastadas y rellene el lubricante en el intervalo recomendado por el fabricante para evitar el desgaste de los dientes y la contaminación.

Conclusión

El acoplamiento GIICL es una solución comprobada para transmisiones de alto par y alta desalineación en la industria del acero, la minería, el cemento y la industria en general. Elegir el adecuado significa dimensionarlo según el par ajustado, confirmar la velocidad y la desalineación, hacer coincidir el taladro y tener en cuenta el entorno. Igualmente importante, el acoplamiento debe estar construido con materiales sólidos, endurecido correctamente e inspeccionado antes de su envío.

Cuando evalúe a un proveedor de acoplamientos GIICL, mire más allá del catálogo. Pregunte sobre el tratamiento térmico, la verificación de la dureza, los informes de inspección y la capacidad de fabricación a medida. Un fabricante directo de fábrica puede responder a esas preguntas con precisión y respaldar la pieza.

En Hebei Suju, fabricamos acoplamientos de engranaje de tambor GIICL estándar y personalizados para fabricantes de maquinaria, acerías, operaciones mineras, plantas de cemento e industrias de procesos en todo el mundo. Desde tamaños de catálogo hasta reemplazos fabricados por ingeniería inversa, fabricamos acoplamientos que se adaptan a su equipo y a su calendario.
