Fabricante de acoplamientos personalizados: Desde el dibujo hasta la producción

El gerente de mantenimiento miró fijamente el acoplamiento desgastado sobre la mesa. El proveedor original había descontinuado la pieza hace años. El espaciado de los ejes era no estándar, el taladro era imperial y la próxima producción estaba programada para dentro de seis semanas.

Un acoplamiento de catálogo no encajaría. La única opción viable era encontrar un fabricante de acoplamientos personalizados que pudiera hacer ingeniería inversa del ejemplo, confirmar la clasificación de torque y producir un reemplazo compatible antes de que se reanudara la línea de producción.

Este escenario es más común de lo que la mayoría de los compradores esperan. Los acoplamientos estándar funcionan para equipos nuevos con especificaciones claras, pero la realidad industrial es más complicada. Las máquinas antiguas, las transmisiones modificadas, las piezas obsoletas y los proyectos de prototipos a menudo necesitan un acoplamiento que no aparece en ningún catálogo. Ahí es cuando un fabricante de acoplamientos personalizados marca la diferencia entre una solución rápida y meses de tiempo de inactividad.

En esta guía, aprenderá lo que hace un fabricante de acoplamientos personalizados, cuándo elegir los personalizados en lugar de los de catálogo, cómo funciona el proceso de producción y qué buscar en un proveedor. Ya sea que sea un ingeniero de OEM que desarrolla nuevo equipo o un gerente de MRO que reemplaza una pieza descontinuada, este artículo le ayudará a encontrar un acoplamiento que se ajuste a sus necesidades exactas.

¿Qué hace un fabricante de acoplamientos personalizados?

Un fabricante de acoplamientos personalizados diseña y produce acoplamientos que no se encuentran dentro de las dimensiones, materiales o clasificaciones de rendimiento estándar del catálogo. En lugar de seleccionar un número de parte de una lista de existencias, se proporciona un dibujo, una muestra o una especificación detallada. Luego, el fabricante revisa el diseño, selecciona materiales, define procesos y produce el acoplamiento en la cantidad requerida.

La fabricación personalizada abarca una amplia gama de adaptaciones. Ejemplos comunes incluyen:

• Diametros de agujero no estándar o tamaños de ranura de clave

• Longitudes de espaciador especiales para huecos de eje inusuales

• Clasificaciones de torque modificadas para cargas pesadas o de alto impacto

• Materiales o recubrimientos especiales para resistencia a la corrosión, la temperatura o el desgaste

• Reemplazos obtenidos por ingeniería inversa de acoplamientos obsoletos

• Muestras de prototipo para el desarrollo de nuevo equipo

En Hebei Suju, nuestros servicios de personalización abarcan acoplamientos dentados, acoplamientos flexibles, acoplamientos dentados de tambor, ejes cardan y componentes de transmisión relacionados. Trabajamos a partir de dibujos de clientes, archivos CAD o muestras físicas. Las cantidades van desde piezas individuales hasta producción en serie.

El valor de un fabricante de acoplamientos personalizados no reside solo en la capacidad de mecanizado. Radica en la revisión ingenieril que se realiza antes de cortar el metal. Un fabricante capacitado identificará los riesgos de interferencia, sugerirá alternativas de materiales, confirmará los requisitos de tratamiento térmico y encontrará formas de reducir costos sin sacrificar el rendimiento.

¿Cuándo necesitas un acoplamiento personalizado o no estándar?

No todos los problemas de acoplamientos requieren una solución personalizada. Si un acoplamiento de catálogo coincide con tus requisitos de torque, velocidad, diámetro interior y desalineación, generalmente es la opción más rápida y económica. Sin embargo, la fabricación personalizada se vuelve necesaria cuando se cumplen una o más de las siguientes condiciones.

La pieza original está obsoleta

El equipo heredado a menudo sobrevive a su proveedor original. Cuando el fabricante original del equipo (OEM) ya no admite el acoplamiento, un fabricante de acoplamientos personalizados puede realizar una ingeniería inversa de la pieza desgastada y producir un reemplazo dimensionalmente equivalente. Esto evita modificaciones costosas de la máquina o rediseños completos de la transmisión.

Las dimensiones del eje no son estándar

Los acoplamientos de catálogo se producen en tamaños de agujero y configuraciones de ranura para la llave comunes. Si el diámetro, el cono o la ranura para la llave de su eje no coinciden con una serie estándar, se requiere un agujero personalizado. Esto es común en maquinaria más antigua y en equipos que se han reconstruido con ejes modificados.

El espacio entre los ejes es inusual

Los acoplamientos de tipo espaciador deben cerrar la brecha entre las máquinas conectadas. Si esa brecha es más larga o más corta que las opciones estándar del catálogo, se necesita una longitud de espaciador personalizada. Obtener esta dimensión incorrectamente causa carga axial, vibración y desgaste prematuro.

Las condiciones de funcionamiento exceden las clasificaciones del catálogo

Altas temperaturas, atmósferas corrosivas, cargas de choque fuertes o servicio de reversión frecuente pueden requerir materiales especiales, sellos o tratamientos térmicos. Un fabricante de acoplamientos personalizados puede especificar acero al aleación, alternativas de acero inoxidable, recubrimientos protectores o sistemas de lubricación mejorados para estas condiciones.

Está desarrollando nuevo equipo

Los ingenieros de OEM a menudo necesitan acoplamientos de prototipo para bancos de prueba y máquinas preproducción. Un fabricante personalizado puede producir lotes pequeños rápidamente, revisar el diseño en función de los resultados de las pruebas y luego escalar a la producción en volumen una vez que el diseño está congelado.

El proceso de fabricación de acoplamientos personalizados

Comprender el proceso de producción le ayuda a preparar una mejor consulta y establecer expectativas realistas. Un fabricante de acoplamientos personalizados bien administrado sigue un flujo de trabajo estructurado desde la revisión del dibujo hasta la inspección final.

Tipos de acoplamientos personalizados que producimos

Un fabricante de acoplamientos personalizados de servicio completo debe ser capaz de producir varias familias de acoplamientos. Cada tipo tiene sus propias variables de diseño y requisitos de fabricación.

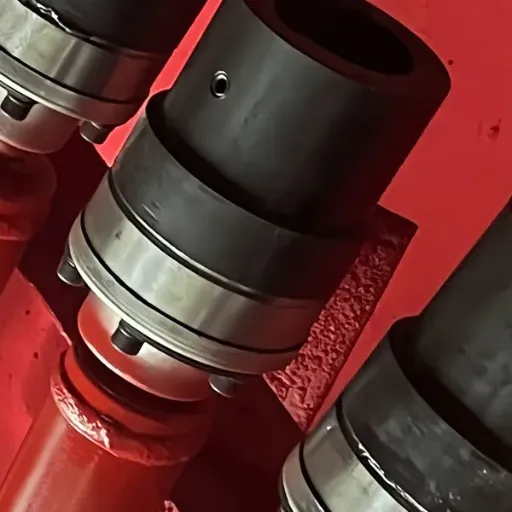

Los acoplamientos de engranaje personalizados transmiten torque a través del engranaje de dientes de engranaje externos e internos. Los dientes suelen ser coronados para permitir desalineaciones angulares, radiales y axiales. Las versiones personalizadas pueden incluir tamaños de taladro especiales, espaciadores más largos, perfiles de diente modificados y sellado mejorado. Hebei Suju produce acoplamientos de engranaje de tambor GIICL y series relacionadas para maquinaria pesada. Los acoplamientos de engranaje personalizados son comunes en acerías, trituradoras mineras, hornos de cemento y grandes ventiladores industriales donde los tamaños estándar no coinciden con el equipo existente.

Los acoplamientos flexibles personalizados utilizan elementos de elastómero, discos metálicos u otras características flexibles para absorber vibraciones y desalineaciones. Las versiones personalizadas pueden incluir materiales especiales de araña, dimensiones de cubo no estándar o configuraciones de taladro únicas. Nuestro rango de acoplamientos flexibles incluye estilos de mordaza, neumático, pasador y buje y diafragma. Estos se utilizan a menudo en conjuntos de motores de bombas, compresores y equipos de automatización donde el espacio o las condiciones de alineación son inusuales.

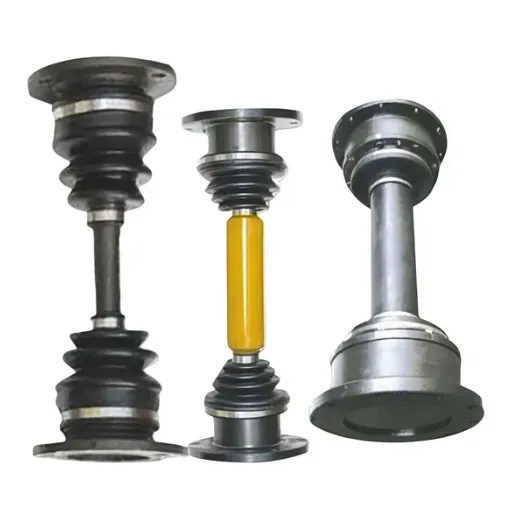

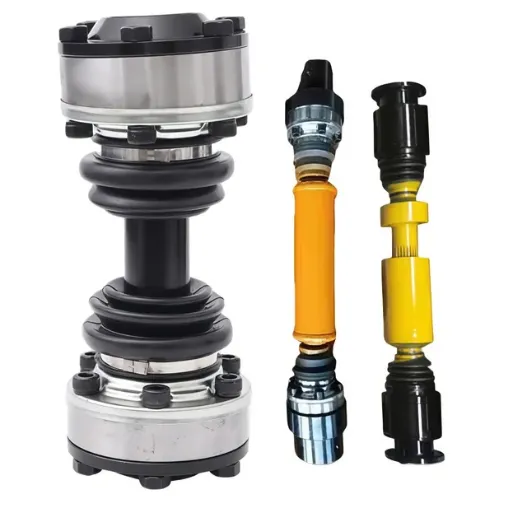

Los ejes cardán personalizados transmiten par a través de grandes ángulos y largas distancias. Las versiones personalizadas pueden incluir patrones de brida especiales, longitudes telescópicas y grados de balanceo para aplicaciones de alta velocidad. Estos son comunes en laminadores, equipos móviles y transmisiones de eje de larga distancia donde las longitudes de eje estándar o las geometrías de conexión no encajan.

Los acoplamientos rígidos y especiales personalizados, como los diseños de tipo brida y abrazadera, también se pueden fabricar según dibujo. Estos se utilizan a menudo en máquinas de precisión, bancos de prueba y proyectos de modernización donde la alineación está controlada y la conexión debe coincidir exactamente con el hardware existente.

Paso 1: Envío de dibujo o muestra

El proceso comienza cuando envías un dibujo, un archivo CAD o una muestra física. Cuanto más detalle se proporcione, más rápido se realizará la revisión. La información clave incluye:

• Tipo de acoplamiento y aplicación pretendida

• Diametros de los agujeros, tamaños de la chaveta y tolerancias del eje

• Dimensiones generales y longitud del espaciador

• Par nominal, par máximo y velocidad máxima

• Requisitos de material

• Entorno de funcionamiento, incluyendo temperatura, polvo, humedad y productos químicos

• Cantidad y calendario de entrega

Si solo tienes una muestra desgastada, envíala al fabricante. Un buen proveedor puede medir las dimensiones críticas, evaluar los patrones de desgaste y recomendar mejoras. Puedes enviarnos tu dibujo o muestra para comenzar el proceso.

Paso 2: Revisión de ingeniería

El equipo de ingeniería verifica el diseño para su factibilidad de fabricación. Esta revisión abarca la viabilidad dimensional, la idoneidad del material, los requisitos de tratamiento térmico y acabado superficial, y si los componentes estándar pueden reducir el costo o el tiempo de entrega. Si se encuentran problemas, el ingeniero propone alternativas antes de dar un presupuesto. Esto evita costosas rehacer el trabajo más adelante.

Paso 3: Presupuesto

Una vez que el diseño está confirmado, el fabricante proporciona un presupuesto detallado. Un presupuesto profesional debe incluir el precio unitario, la especificación del material, el tratamiento térmico y el alcance de la inspección, los costos de herramientas o configuración si es aplicable, el tiempo de entrega, los términos de pago y el método de embalaje y envío. En Hebei Suju, nos esforzamos por responder a las consultas de acoplamientos personalizados estándar dentro de las 24 horas. Los proyectos complejos pueden requerir más tiempo para la planificación detallada del proceso.

Paso 4: Producción de muestras

Para nuevos diseños o pedidos grandes, es aconsejable producir una muestra primero. La muestra te permite verificar el ajuste, el acabado y el rendimiento antes de comprometerte con la producción a gran escala. Los costos de la muestra a menudo se abonan en el primer pedido de producción.

Paso 5: Producción e inspección

Después de la confirmación del pedido, la producción sigue una secuencia estandarizada. Para un acoplamiento de engranaje personalizado, esto generalmente incluye:

1. Adquisición de materiales e inspección de entrada

2. Torneado bruto hasta una forma cercana a la definitiva

3. Tratamiento térmico para obtener dureza y tenacidad

4. Torreado final, corte de engranajes y rectificado

5. Inspección dimensional y de dureza

6. Tratamiento y preservación de la superficie

7. Montaje final, lubricación y empaquetado

Cada etapa está documentada en nuestro sistema de control de calidad de todo el proceso.

Paso 6: Entrega y Soporte

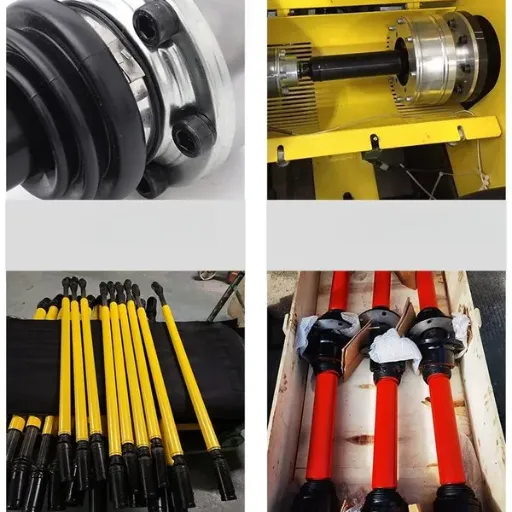

Los acoplamientos terminados se empaquetan para la exportación y se envían por mar o aire según su calendario. Después de la entrega, el proveedor debe seguir disponible para responder preguntas técnicas, brindar orientación de instalación y atender pedidos de seguimiento.

Cómo Elegir y Solicitar un Presupuesto a un Fabricante de Acoplamientos Personalizados

Elegir el proveedor adecuado es fundamental. Un presupuesto bajo no significa mucho si la pieza no encaja o falla prematuramente. Evalúe a los fabricantes de acoplamientos personalizados en estos factores.

Capacidad de Ingeniería

¿Puede el proveedor revisar su dibujo e identificar problemas antes de la producción? ¿Tienen ingenieros internos que comprendan el par, el desalineamiento y la selección de materiales? La capacidad de ingeniería distingue a un fabricante de un simple taller mecánico.

Gama de fabricación

Un proveedor con una amplia gama de productos puede recomendar el tipo adecuado de acoplamiento en lugar de forzar su proyecto a ajustarse a su catálogo limitado. Busque experiencia con acoplamientos de engranajes, acoplamientos flexibles, ejes cardan y componentes de transmisión relacionados.

Sistema de calidad y certificaciones

Pregunte sobre certificaciones, equipos de inspección y documentación. La certificación ISO 9001, los certificados de materiales y los informes de inspección son requisitos mínimos para los compradores industriales serios. Hebei Suju mantiene las certificaciones ISO 9001, ISO 14001 e ISO 45001 y proporciona informes de inspección a petición.

Flexibilidad de personalización

Algunos fabricantes afirman ofrecer personalización, pero imponen cantidades mínimas de pedido altas o plazos de entrega largos. Un verdadero proveedor de acoplamientos personalizados debe manejar lotes pequeños, prototipos y reemplazos de piezas individuales cuando sea necesario.

Comunicación y historial

Los proyectos personalizados requieren una comunicación constante. El proveedor debe responder rápidamente, hacer preguntas de aclaración y mantenerlo informado durante la producción. Busque evidencia de proyectos personalizados exitosos, ejemplos de aplicaciones, experiencia en exportación y referencias de clientes. Hebei Suju suministra a compradores industriales en más de 30 países de Europa, Asia Sudoriental, Oriente Medio, África y las Américas.

¿Cómo solicitar un presupuesto?

Una solicitud bien preparada acelera el proceso de cotización y reduce los malentendidos. Incluya especificaciones técnicas como el tipo de acoplamiento, el diámetro del agujero, el tamaño de la chaveta, la longitud total, el par nominal, el par máximo, la velocidad máxima, el desalineamiento permitido y el entorno de funcionamiento. También incluya la cantidad, el calendario, el formato del dibujo o archivo CAD, fotos de la ubicación de instalación si están disponibles y referencias de materiales o normas como los requisitos de AGMA o DIN.

Si no está seguro acerca de alguno de estos elementos, un proveedor capacitado le guiará a través de los requisitos. En Hebei Suju, revisamos cada solicitud y hacemos las preguntas necesarias para preparar una cotización precisa. Puede solicitar un presupuesto directamente a nuestro equipo.

Aplicaciones, garantía de calidad y errores comunes

Los acoplamientos personalizados aparecen donde las piezas estándar no pueden satisfacer las demandas mecánicas o dimensionales del equipo. Aquí están las industrias a las que servimos con más frecuencia, junto con consejos de calidad y abastecimiento.

Industrias comunes

Acero y metalurgia: Los trenes laminadores, las líneas de colada continua y las bobinadoras utilizan acoplamientos dentados personalizados y ejes cardán para manejar altos torques, cargas de choque y disposiciones de ejes no estándar. Las sustituciones obtenidas por ingeniería inversa son comunes cuando los fabricantes de equipos originales dejan de ofrecer soporte.

Minería y cemento: Los trituradores, molinos, hornos y conveyores operan en condiciones de polvo y alta carga. Los acoplamientos personalizados pueden requerir sellos especiales, espaciadores más largos o superficies dentadas más duras para sobrevivir al entorno.

Industria química y de procesos: Las bombas, compresores y mezcladores a menudo necesitan materiales resistentes a la corrosión o recubrimientos especiales. Los acoplamientos flexibles personalizados y los acoplamientos dentados se pueden especificar con materiales compatibles y sellado mejorado.

Automatización y maquinaria de precisión: El equipo accionado por servomotores y las líneas de automatización utilizan acoplamientos compactos y de bajo juego. Pueden ser necesarios acoplamientos de diafragma o de fuelle personalizados cuando el espacio es limitado o cuando la transmisión debe coincidir con una geometría específica del eje del motor.

Garantía de calidad en la fabricación de acoplamientos personalizados

La calidad no puede ser una reflexión posterior en el trabajo personalizado. Sin herramientas estandarizadas y procesos repetibles, cada pieza personalizada debe verificarse individualmente. Un fabricante de acoplamientos personalizados confiable integra controles de calidad durante toda la producción.

La inspección de materiales entrantes verifica las materias primas según las especificaciones. Para los acoplamientos de acero al aleación, esto incluye controles de composición química, pruebas de dureza y revisión de informes de ensayo de fábrica.

Los controles dimensionales durante el proceso detectan desviaciones temprano. Dimensiones importantes como el diámetro del agujero, el perfil de los dientes y la longitud del espaciador se miden según el dibujo. La verificación del tratamiento térmico a través de pruebas de dureza confirma que los dientes y las superficies de desgaste cumplen con los requisitos. Para los acoplamientos de engranaje, tanto la dureza superficial como la tenacidad del núcleo son importantes.

Antes del envío, el acoplamiento se somete a una inspección dimensional final, una inspección visual y una verificación funcional donde corresponda. Se proporcionan informes de inspección y certificados de materiales a petición.

Errores comunes a evitar

Incluso los compradores experimentados pueden cometer errores que retrasen los proyectos o produzcan piezas inadecuadas. Evite estos errores comunes:

• Proporcionar un dibujo incompleto: Falta de tolerancias, materiales no especificados o requisitos de tratamiento térmico no claros obligan al fabricante a adivinar. Siempre revise su dibujo para asegurarse de que esté completo antes de enviarlo.

• Copiar exactamente una muestra desgastada: Un acoplamiento desgastado puede ya estar fuera de especificación. La ingeniería inversa debe tener en cuenta la intención original del diseño y los requisitos de la aplicación actual, no solo replicar cada dimensión desgastada.

• Ignorar el entorno de funcionamiento: La temperatura, el polvo, la humedad y los químicos afectan la selección de materiales y el sellado. No comunicar estas condiciones conduce a un fallo prematuro.

• Elegir solo por precio: La oferta más barata puede omitir pasos críticos como la verificación del tratamiento térmico o la inspección final. Compare las ofertas en términos de alcance, no solo de precio.

• Establecer plazos de entrega irrealistas: La fabricación a medida lleva más tiempo que extraer una pieza del stock. Incluya un tiempo realista en su plan de mantenimiento o proyecto.

Ejemplos reales de acoplamientos personalizados

Los siguientes escenarios ilustran cómo un fabricante de acoplamientos personalizados resuelve problemas industriales reales.

El acoplamiento de laminador discontinuado

Cuando una planta siderúrgica en el sudeste asiático necesitaba reemplazar un acoplamiento en un laminador de los años 80, el fabricante europeo original ya no producía la pieza. El equipo de mantenimiento retiró el acoplamiento desgastado y lo envió a Hebei Suju para ingeniería inversa. Nuestros ingenieros midieron el taladro, el perfil de los dientes y la longitud del espaciador, luego recomendaron acero aleado 42CrMo con dientes endurecidos por inducción. Se produjo y se inspeccionó una muestra en tres semanas. Después de la verificación del ajuste, la planta ordenó cuatro unidades de reemplazo. La línea volvió a funcionar sin modificar la disposición de la transmisión existente.

The Prototype Automation Drive

Un ingeniero OEM llamado Liu estaba desarrollando una mesa de indexación compacta impulsada por servomotores. Los acoplamientos estándar eran demasiado largos o no podían soportar la rigidez torsional requerida. Liu envió un archivo STEP con dimensiones de cubo modificadas y un espesor especial de diafragma. Hebei Suju produjo cinco acoplamientos prototipos en dos semanas. Después de las pruebas de bancada, el diseño se refinó una vez más y luego se escaló a un pedido de producción de 200 piezas. El acoplamiento personalizado se convirtió en un componente estándar en la línea de productos de automatización de la empresa.

The Chemical Plant's Corrosion Problem

Una planta química en la costa estaba reemplazando los acoplamientos flexibles cada ocho meses debido a la corrosión por el aire salino. Los acoplamientos estándar utilizaban cubos de hierro fundido y arañas de elastómero estándar que se degradaban rápidamente. La planta envió un dibujo a Hebei Suju solicitando cubos de acero inoxidable y una araña de elastómero de fluorocarbono. El acoplamiento personalizado costó más al principio, pero la vida útil se extendió más allá de tres años. El gerente de mantenimiento señaló más tarde que la actualización se pagó a sí misma en términos de reducción de tiempo de inactividad y mano de obra.

Conclusión

Un fabricante de acoplamientos personalizados resuelve problemas que los proveedores de catálogo no pueden. Ya sea que necesite un reemplazo reingenierizado para equipos heredados, un prototipo para una nueva máquina o un diseño especial para condiciones de funcionamiento severas, el socio de fabricación adecuado convierte su dibujo o muestra en una pieza de producción confiable.

El éxito depende de elegir un proveedor con real capacidad de ingeniería, sistemas de calidad documentados y experiencia en diferentes tipos de acoplamientos. También depende de una comunicación clara. Proporcione dibujos completos, describa el entorno de funcionamiento y sea realista sobre las cantidades y los plazos de entrega.

En Hebei Suju, operamos como fabricante de acoplamientos personalizados para constructores de maquinaria, fábricas de acero, operaciones mineras, fábricas de cemento, procesadores químicos y constructores de equipos de automatización. Producemos acoplamientos personalizados a partir de dibujos y muestras de los clientes, y nuestro proceso incluye revisión de ingeniería, producción de muestras, inspección de todo el proceso y entrega para exportación.
