WGT Drum Gear Coupling: Vertical y de Alta Velocidad

Un ingeniero de una estación de bombeo una vez nos dijo que el mayor problema de mantenimiento en la transmisión de su bomba turbina vertical no era el motor ni la bomba. Era el acoplamiento. Cada vez que el acoplamiento de engranaje necesitaba inspección, su equipo tenía que mover todo el ensamblaje del motor. El tiempo de inactividad era costoso, y el trabajo de alineación era arriesgado.

Esa historia es exactamente la razón por la cual muchos ingenieros ahora especifican un acoplamiento de engranaje de tambor WGT para maquinaria vertical y de alta velocidad. El diseño del acoplamiento de engranaje con manguito dividido te permite realizar el mantenimiento del acoplamiento sin perturbar el equipo conectado. Para las plantas que operan bombas, ventiladores, compresores y equipos de proceso de alta velocidad, esto puede ahorrar horas de tiempo de inactividad por cada evento de mantenimiento.

En esta guía, aprenderás qué es un acoplamiento de engranaje de tambor WGT, cómo se diferencia de los acoplamientos GIICL y NGCL, y en qué casos ofrece el mayor valor. Cubriremos el rango de especificaciones WGT, el desalineamiento permitido, el material WGT y el tratamiento térmico, además de los errores comunes de selección. Si estás eligiendo un acoplamiento de engranaje de tambor de alta velocidad para un eje vertical, este artículo te ayudará a tomar una decisión confiable.

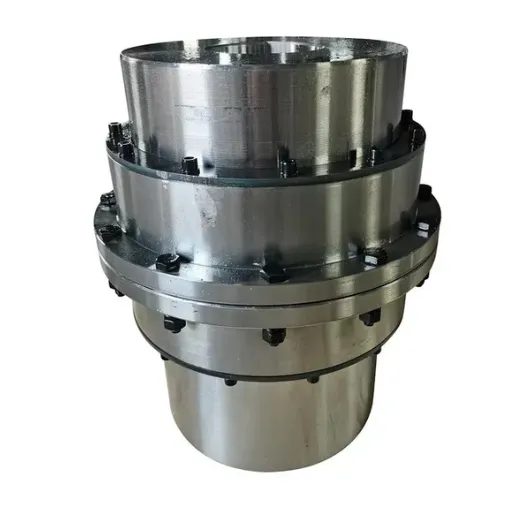

Un acoplamiento de engranaje de tambor WGT en una transmisión de bomba vertical permite la extracción de la manga sin mover el motor.

¿Qué es un acoplamiento de engranaje de tambor WGT?

Un acoplamiento de engranaje de tambor WGT es un acoplamiento de engranaje flexible de diente curvo diseñado para montaje vertical y aplicaciones de alta velocidad. La designación "WGT" se refiere a un acoplamiento de engranaje de tambor vertical con una construcción de manga dividida. Esto permite que el acoplamiento se monte o desmonte alrededor de los ejes sin mover las máquinas conectadas.

El acoplamiento consta de dos bujes con dientes de engranaje externos y una manga dividida con dientes de engranaje internos. La manga se fabrica en dos mitades que se unen con pernos alrededor de los bujes. Esta construcción dividida diferencia al WGT de los diseños de manga sólida como el acoplamiento de engranaje de tambor GIICL.

Cuando se necesita realizar mantenimiento, se desabrochan las mitades de la manga y se extraen radialmente. Los ejes y el equipo conectado permanecen en su lugar.

Los acoplamientos de engranaje de tambor WGT se utilizan típicamente para transmisiones de ejes verticales y equipos rotatorios de alta velocidad. Los encontrarás en bombas de turbinas verticales, ventiladores de torres de enfriamiento, compresores de alta velocidad, bombas de alimentación de calderas y ciertos accionamientos auxiliares de acerías. Combinan la alta capacidad de torque de un acoplamiento de engranaje con la ventaja práctica de servicio de un diseño dividido.

En Hebei Suju, fabricamos acoplamientos de engranaje de tambor WGT a partir de acero forjado de aleación. Los bujes y las camisas se mecanizan, tratan térmicamente y pulen para cumplir con los requisitos de transmisión de potencia industrial. También podemos personalizar los tamaños de taladro, las ranuras de clave y las dimensiones de la camisa para que coincidan con su equipo.

Serie de tamaños de acoplamientos de engranaje de tambor WGT

Los acoplamientos WGT se producen en una serie de tamaños que coincide con el rango de especificaciones estándar WGT. Cada tamaño corresponde a una capacidad de par nominal, un diámetro de taladro máximo y un envolvente general. El tamaño correcto depende del par, la velocidad, el diámetro del eje y el espacio disponible. Para un análisis más profundo del dimensionamiento general, consulte nuestra guía de especificaciones de acoplamientos de engranaje de tambor.

La serie WGT abarca desde tamaños más pequeños para transmisiones de bombas y ventiladores hasta tamaños más grandes para maquinaria pesada de procesos. Para cada tamaño, el fabricante publica el par nominal, la velocidad máxima, el rango de taladro y las dimensiones. Estos incluyen el diámetro exterior, la longitud de la camisa y el círculo de pernos.

Tabla 1: Tabla de tamaños y especificaciones de acoplamientos de engranaje de tambor WGT

Estos valores son típicos para los acoplamientos de engranaje de tambor WGT estándar. Las aplicaciones de mayor velocidad o de servicio especial pueden requerir balanceo dinámico, materiales mejorados o dimensiones personalizadas. Para una selección precisa, compare el par de funcionamiento con el par nominal. No olvide aplicar un factor de servicio adecuado.

Especificaciones clave de un acoplamiento de engranaje de tambor WGT

Seleccionar el acoplamiento WGT adecuado requiere más que simplemente coincidir con un número de tamaño. Debe verificar el par, la velocidad, el desalineamiento, el entorno y el acceso al servicio juntos. Subestimar cualquiera de estos factores puede causar vibraciones, desgaste o fallas prematuras.

Par nominal y par máximo

El acoplamiento WGT debe estar calificado para el par continuo máximo de la aplicación. Para transmisiones de alta velocidad, el par nominal suele ser menor que en aplicaciones de trenes de laminación pesados. Pero el factor de servicio y el par máximo aún son importantes. El par de arranque, las cargas transitorias y las vibraciones torsionales pueden crear sobrecargas momentáneas.

Calcule el par nominal a partir de la potencia y la velocidad del motor. Luego, aplique un factor de servicio basado en la máquina accionada y el ciclo de trabajo. Para bombas y ventiladores, el factor de servicio suele ser de 1.25 a 1.75. Para compresores alternativos o transmisiones de alto impacto, puede ser de 2.0 o superior. El acoplamiento WGT seleccionado debe tener un par nominal al menos igual al valor ajustado.

Por ejemplo, un motor de 250 kW que funciona a 1,500 RPM produce aproximadamente 1,592 N·m de par nominal. Con un factor de servicio de 1.5, la capacidad de par requerida del acoplamiento es de aproximadamente 2,388 N·m. Un WGT3 calificado para 2,800 N·m sería el tamaño mínimo adecuado.

Velocidad de funcionamiento y equilibrio

Los acoplamientos de engranaje de tambor WGT se utilizan a menudo a velocidades más altas que los acoplamientos GIICL o NGCL. A altas RPM, el desequilibrio dinámico se convierte en un problema crítico. Un acoplamiento desequilibrado causa vibración, aumenta la carga del rodamiento y puede provocar fallas por fatiga.

Para velocidades superiores a 3.000 RPM, especifique el equilibrio dinámico a un grado adecuado, como ISO G6.3 o mejor. El grado de equilibrio depende de la velocidad de funcionamiento y la sensibilidad del equipo accionado. En Hebei Suju, podemos realizar el equilibrio dinámico en los acoplamientos WGT cuando la aplicación lo exija.

Las aplicaciones de alta velocidad también se benefician de un mecanizado preciso y un control de desviación. El orificio del buje, el perfil de diente y el patrón de pernos de la manga deben mantenerse con tolerancias estrictas. De lo contrario, la desviación a alta velocidad se amplifica en vibración y ruido.

Desalineación admisible WGT

Al igual que todos los acoplamientos de engranaje de tambor, el diseño WGT admite desalineaciones angulares, radiales y axiales a través del perfil de diente coronado. Pero cada acoplamiento tiene límites. Operar más allá de estos límites causa carga en los bordes, desgaste y ruido.

Los valores típicos de desalineación permitidos para WGT son:

• Desalineación angular: hasta 1.0° a 1.5° por engranaje, dependiendo del tamaño y el diseño de los dientes.

• Desalineación radial: hasta 0.3 a 1.0 mm, dependiendo del tamaño y la posición angular.

• Movimiento axial: limitado por el ancho de los dientes y el diseño de la manga; confirme con el fabricante.

Para aplicaciones de alta velocidad, una alineación más precisa es mejor. Incluso si el acoplamiento puede tolerar una desalineación mayor, funcionar cerca del límite aumenta el desgaste y reduce la calidad del balanceo. Utilice herramientas de alineación de precisión. Apunte a valores muy por debajo del máximo permitido.

Construcción del acoplamiento de engranaje con manga dividida

La característica definitoria del acoplamiento WGT es su manga dividida. La manga se fabrica en dos mitades, generalmente unidas con pernos de precisión. Esto permite que la manga se instale y se retire radialmente. El motor, la bomba o la caja de cambios no necesitan moverse.

El diseño del acoplamiento de engranaje con manga dividida es especialmente valioso cuando:

• La unidad se monta verticalmente y el motor se encuentra por encima de la bomba.

• El equipo no se puede mover fácilmente debido a las tuberías, conductos o estructura.

• Las ventanas de mantenimiento son cortas y el tiempo de inactividad debe minimizarse.

• El acoplamiento necesita inspección sin alterar la alineación del eje.

Al realizar el servicio de un acoplamiento WGT, el equipo de mantenimiento retira los pernos de la manga. Levantan la mitad superior y inspeccionan los dientes y la lubricación. Los bujes permanecen en los ejes. Después del servicio, las mitades de la manga se vuelven a ensamblar y se atornillan juntas.

Material y Tratamiento Térmico del WGT

El material estándar del WGT es acero al aleación forjado, típicamente acero al aleación 42CrMo o un grado equivalente de cromo-molibdeno. Este material brinda la resistencia, tenacidad y resistencia a la fatiga necesarias para cargas cíclicas y de alta velocidad.

Los pasos clave de fabricación incluyen:

1. Forjado o preparación de barras de material: Asegura la estructura del grano y la integridad del material.

2. Torneado bruto: Lleva los bujes y las camisas cerca de las dimensiones finales.

3. Tratamiento térmico: Dura las dientes y endurece el núcleo para resistir la fatiga.

4. Torneado final: Logra las tolerancias finales del taladro, la ranura de la llave y el perfil de los dientes.

5. Esmerilado: Proporciona una geometría precisa de los dientes y un acabado de superficie adecuado para la operación a alta velocidad.

6. Inspección: Comprobaciones dimensionales, ensayos de dureza y verificación de equilibrio.

7. Ensamblaje y preservación: Lubricación, sellado y protección contra la corrosión para el envío.

En Hebei Suju, nuestro control de calidad de todo el proceso asegura que cada paso esté documentado. Podemos proporcionar certificados de material que confirmen el acero aleado 42CrMo y informes de inspección a pedido.

Aplicaciones comunes de los acoplamientos de engranaje de tambor WGT

Los acoplamientos de engranaje de tambor WGT se utilizan siempre que la montaje vertical, la alta velocidad o el acceso al servicio hagan atractiva la diseño de camisa dividida. Aquí están las aplicaciones más comunes que suministramos.

Bombas turbina verticales

Las bombas turbina verticales se utilizan ampliamente en el tratamiento de agua, centrales eléctricas y sistemas de refrigeración industrial. El motor se sitúa por encima de la bomba. El eje se extiende verticalmente hacia abajo. Un acoplamiento WGT conecta el eje del motor con el eje de transmisión de la bomba. La manga dividida permite el mantenimiento sin levantar el motor ni perturbar la columna de la bomba.

Ventiladores de torres de refrigeración

Los ventiladores de torres de refrigeración funcionan a velocidad moderada pero se montan verticalmente en la parte superior de la torre. El acceso suele ser limitado y el tiempo de inactividad es costoso. Los acoplamientos WGT facilitan la inspección o el reemplazo del acoplamiento sin quitar el motor del ventilador o la caja de cambios. En entornos como este, la manga dividida puede reducir el tiempo de inactividad de mantenimiento en un 30–50% en comparación con los diseños de manga sólida que requieren movimiento del equipo.

Bombas y compresores de alta velocidad

Los compresores centrífugos, las bombas de alimentación de calderas y las bombas de proceso de alta velocidad utilizan acoplamientos WGT por su capacidad de par y capacidad de equilibrio. En estas aplicaciones, el equilibrio dinámico y el contacto preciso de los dientes son esenciales. El acoplamiento WGT se puede suministrar en configuraciones equilibradas para velocidades de hasta varios miles de RPM.

Boiler Feed Pumps

En la generación de energía, las bombas de alimentación de calderas funcionan continuamente a alta velocidad y alta temperatura. El acoplamiento debe ser confiable y fácil de mantener. El diseño de manguito dividido WGT reduce el tiempo de mantenimiento durante los paros programados. Un operador de una central eléctrica retrofitó una bomba de alimentación de caldera vertical de 1.100 kW con un acoplamiento de manguito dividido WGT y ahora completa las inspecciones en menos de 90 minutos sin mover el motor.

Transmisiones auxiliares de acero y metalurgia

Las transmisiones principales pesadas de las siderurgias a menudo utilizan acoplamientos GIICL o NGCL. Pero las transmisiones auxiliares como ventiladores, bombas y compresores pueden utilizar acoplamientos WGT. La instalación vertical y los requisitos de alta velocidad hacen del WGT una opción práctica. En una acería, reemplazar un acoplamiento de manguito sólido por uno de diseño WGT en un ventilador de refrigeración vertical permitió al equipo inspeccionar el acoplamiento durante un solo cambio de turno en lugar de programar un parón de un día completo.

WGT vs GIICL vs NGCL: Cómo elegir

Hebei Suju fabrica varias series de acoplamientos de engranaje de tambor. Cada una tiene un énfasis de diseño diferente. Elegir el adecuado depende de los requisitos de la aplicación.

Elija un acoplamiento de engranaje de tambor WGT cuando la transmisión sea vertical, la velocidad sea alta o el acceso para el mantenimiento sea difícil. Elija un acoplamiento de engranaje de tambor GIICL para transmisiones horizontales de gran carga general donde importen el costo y la simplicidad. Elija un acoplamiento de engranaje de tambor NGCL cuando el acoplamiento también debe servir como rueda de freno para grúas o elevadores.

Seleccionando el acoplamiento de engranaje de tambor WGT adecuado

Siga estos pasos o utilice nuestra guía completa de selección de acoplamientos al seleccionar un acoplamiento de engranaje de tambor WGT para su aplicación.

1. Determine el torque nominal. Calcule el torque nominal a partir de la potencia y la velocidad del motor y luego aplique el factor de servicio.

2. Verifique los diámetros del eje. El orificio de la acoplamiento debe ajustarse al diámetro del eje con el ajuste correcto y la tolerancia de la chaveta adecuada.

3. Confirme los requisitos de velocidad. Especifique el balanceo dinámico y verifique la velocidad máxima nominal del fabricante.

4. Estime el desalineamiento. Mida el desalineamiento angular, radial y axial, luego seleccione un acoplamiento con valores permitidos por encima de los valores esperados.

5. Verifique la orientación de montaje. Confirme que la manga y el sistema de lubricación se adapten a su orientación.

6. Evalúe el acceso para el mantenimiento. Si el motor o la bomba no se pueden mover fácilmente, el diseño de la manga dividida WGT es una gran ventaja.

7. Considere el entorno. La temperatura, el polvo, la humedad y las sustancias químicas afectan a los sellos, al lubricante y a la protección del material.

8. Revise los requisitos personalizados. Orificios no estándar, longitudes de espaciadores o materiales pueden requerir un acoplamiento WGT personalizado.

En Hebei Suju, nuestro equipo de ingeniería revisa los datos de la aplicación antes de recomendar un tamaño. Esto evita tanto el dimensionamiento insuficiente como el excesivo, lo cual puede desperdiciar dinero y espacio.

Errores comunes en la selección de acoplamientos WGT

Incluso los ingenieros experimentados pueden cometer errores de selección que acortan la vida útil del acoplamiento. Evite estos errores comunes:

• Dimensionar incorrectamente el acoplamiento: Utilizar el par nominal sin factor de servicio conduce al desgaste y fatiga de los dientes.

• Ignorar el equilibrio a alta velocidad: Un acoplamiento desequilibrado a alta RPM causa vibraciones y daño a los rodamientos.

• Orientación incorrecta: No todos los acoplamientos están diseñados para montaje vertical. El WGT está específicamente diseñado para esto.

• Desestimar el desalineamiento: Asumir un alineamiento perfecto causa carga en los bordes y fallas tempranas.

• Mala lubricación: Utilizar la grasa o aceite incorrectos reduce la protección y aumenta el desgaste.

• Acceso insuficiente para el mantenimiento: En instalaciones ajustadas, olvidarse de tener en cuenta el espacio para la extracción de la manga puede crear problemas de servicio.

Si está reemplazando un acoplamiento fallado, no simplemente pida el mismo tamaño. Investigue por qué falló el original. La causa raíz puede ser desalineamiento, sobrecarga, lubricación o contaminación. El reemplazo debe solucionar esto.

Diferencias de calidad en los acoplamientos WGT

No todos los acoplamientos de engranaje de tambor WGT se fabrican según el mismo estándar. Las diferencias de calidad afectan la vida útil, la vibración y la confiabilidad. Al evaluar a los proveedores, tenga en cuenta estos factores.

Certificación de materiales

Los acoplamientos de baja calidad pueden utilizar acero de menor grado o omitir la certificación de materiales. Insista en obtener certificados de materiales, especialmente para aplicaciones críticas. En Hebei Suju, utilizamos acero aleado 42CrMo y podemos proporcionar certificados de fábrica según solicitud.

Control del tratamiento térmico

El tratamiento térmico determina la dureza de la superficie de los dientes y la tenacidad del núcleo. Un tratamiento térmico inconsistente conduce a un desgaste irregular y a la falla temprana de los dientes. Busque proveedores con procesos de tratamiento térmico documentados y registros de pruebas de dureza.

Precisión del perfil de los dientes

El perfil de los dientes coronados debe ser rectificado con precisión para garantizar un contacto uniforme en caso de desalineación. Un mal rectificado de los dientes crea concentraciones de esfuerzo y ruido. El rectificado de precisión es especialmente importante para los acoplamientos WGT de alta velocidad.

Equilibrio dinámico

Para aplicaciones de alta velocidad, el equilibrio dinámico no es opcional. Pregunte a su proveedor sobre el grado de equilibrio, el método de prueba y la certificación. Un acoplamiento mal equilibrado puede dañar los cojinetes y acortar la vida de todo el tren de transmisión.

Sistema de calidad

Un proveedor con un sistema de calidad certificado por ISO es más probable que produzca resultados consistentes. En Hebei Suju, nuestro proceso de fabricación sigue procedimientos de calidad documentados desde la recepción de materiales hasta la inspección final. Como fabricante de acoplamientos de engranaje de tambor con experiencia, también seguimos referencias industriales reconocidas como las normas de engranajes AGMA y DIN cuando sea aplicable. Obtenga más información sobre nuestras certificaciones.

Acoplamientos de engranaje de tambor WGT personalizados

Los acoplamientos WGT estándar se adaptan a muchas aplicaciones, pero algunos proyectos necesitan personalización. Considere un acoplamiento de engranaje de tambor WGT personalizado cuando:

• Los orificios de los ejes son de tamaños o tolerancias no estándar.

• El espacio entre los ejes requiere una longitud de manguito especial.

• El par o la velocidad se sale de los rangos estándar del catálogo.

• El acoplamiento debe coincidir con una pieza heredada que ya no está disponible del fabricante original.

• El entorno requiere materiales, sellos o recubrimientos especiales.

• La transmisión necesita un grado de equilibrio especial o un estándar de inspección.

En Hebei Suju, nos especializamos en la personalización basada en dibujos. Envíenos su dibujo o una muestra desgastada, y nuestros ingenieros revisarán la fabricabilidad, recomendarán materiales y le proporcionarán una cotización. Podemos realizar ingeniería inversa de acoplamientos heredados y producir lotes pequeños o pedidos a gran escala.

Consejos de instalación y mantenimiento

La correcta instalación y el mantenimiento prolongan significativamente la vida útil del acoplamiento WGT. Siga estas pautas:

1. Alinee los ejes dentro de los límites nominales. Los acoplamientos de engranajes toleran el desalineamiento, pero funcionar cerca del límite aumenta el desgaste y la vibración.

2. Utilice el lubricante correcto. Siga la recomendación del fabricante para el tipo de grasa, la cantidad y el intervalo de recarga.

3. Ajuste las tuercas del manguito de par según las especificaciones. Un par de tuerca desigual puede deformar el manguito y causar desviación.

4. Inspeccione regularmente los sellos. Reemplace los sellos dañados antes de que la contaminación entre en la malla de engranajes.

5. Supervise la vibración y la temperatura. Cambios inusuales pueden indicar desalineación, falla de lubricación o desgaste.

6. Equilibre después de un trabajo importante en el campo. Verifique el equilibrio antes de volver al servicio de alta velocidad si el acoplamiento se ve alterado durante el mantenimiento.

Para aplicaciones críticas, programe la inspección del acoplamiento durante los paros de mantenimiento planificados. La detección temprana del desgaste evita fallas inesperadas y costosas pérdidas de producción. Para obtener orientación sobre alineación, consulte nuestro artículo sobre cómo medir la desalineación del eje.

Lista de comprobación de selección de acoplamiento de engranaje de tambor WGT

Antes de pedir un acoplamiento de engranaje de tambor vertical, confirme estos elementos:

•  La potencia y la velocidad del motor son conocidas.

•  El par nominal y máximo se han calculado.

  ,

•  Se aplica el factor de servicio.

•  Se confirman los diámetros del eje y los tamaños de la ranura de la llave.

•  Se definen la velocidad de funcionamiento y los requisitos de equilibrio.

•  Se estiman los desalineamientos angulares, radiales y axiales esperados.

•  Se confirma la orientación de montaje vertical.

•  Se verifican el acceso para el mantenimiento y el espacio de extracción de la manga.

•  Se documentan las condiciones ambientales.

•  Se especifican los requisitos de material, tratamiento térmico e inspección.

Si no está seguro sobre alguno de estos elementos, póngase en contacto con nuestro equipo de ingeniería para obtener ayuda.

Preguntas frecuentes

¿Qué significa WGT en los acoplamientos de engranaje de tambor?

WGT se refiere a un acoplamiento de engranaje de tambor vertical con un diseño de manga dividida. Se utiliza comúnmente para transmisiones de ejes verticales y aplicaciones de alta velocidad donde el acceso para el mantenimiento es limitado.

¿Se puede utilizar un acoplamiento WGT horizontalmente?

Los acoplamientos WGT están diseñados principalmente para montaje vertical, pero en algunos casos se pueden utilizar en disposiciones horizontales. El sistema de lubricación y sellado se debe revisar con el fabricante para el uso horizontal.

¿Cuál es la ventaja del diseño de manguito dividido?

El manguito dividido permite que el acoplamiento se retire e instale radialmente sin mover el equipo conectado. Esto reduce el tiempo de mantenimiento y evita el trabajo de realineación.

¿Cómo equilibrar un acoplamiento WGT para alta velocidad?

El equilibrio dinámico generalmente lo realiza el fabricante. Especifique el grado de equilibrio requerido, como ISO G6.3, y confirme que el proveedor puede probar y certificar el acoplamiento a la velocidad requerida.

¿Qué material se utiliza para los acoplamientos WGT?

El material estándar del WGT es acero aleado forjado 42CrMo o un grado equivalente. Los dientes se tratan térmicamente y se rectifican para alcanzar la dureza, resistencia al desgaste y precisión requeridas. Podemos proporcionar certificados de fábrica a petición.

¿Cuál es la desalineación permisible para un acoplamiento WGT?

Los valores típicos de desalineación permisible del WGT son de hasta 1,0° a 1,5° de ángulo, 0,3 a 1,0 mm de radial y movimiento axial limitado dependiendo del ancho de la diente. Para servicios de alta velocidad, apunte bien por debajo de estos máximos.

Conclusión

Un acoplamiento de engranaje de tambor WGT es la elección correcta cuando necesita una alta capacidad de par, capacidad de alta velocidad y fácil acceso para el mantenimiento en una transmisión vertical. El diseño de manguito dividido ahorra tiempo durante la inspección y el servicio. El perfil de diente coronado maneja la desalineación que se encuentra en la maquinaria del mundo real.

La selección del acoplamiento WGT adecuado requiere atención al par, la velocidad, la desalineación, el equilibrio y el entorno. Un acoplamiento bien especificado brinda una transmisión de potencia confiable durante años. Uno mal especificado conduce a vibraciones, desgaste y tiempo de inactividad.

En Hebei Suju, ayudamos a ingenieros y compradores a elegir el acoplamiento de engranaje de tambor WGT adecuado para bombas, ventiladores, compresores y otros equipos industriales. Nuestros acoplamientos se fabrican con procesos certificados y se pueden personalizar según su dibujo.
