GIICL Acople de engranaje de tambor: Especificaciones y tamaños

Un supervisor de mantenimiento en una acería mexicana estaba reemplazando acoplamientos en la transmisión de un triturador. El proveedor original había cotizado un plazo de entrega de 8 semanas. El supervisor encontró una alternativa de menor precio en línea con el mismo número de modelo GIICL y la aceptó.

Tres meses después, los bujes se agrietaron durante una campaña de laminación. El material no era 42CrMo forjado y los dientes nunca se habían endurecido adecuadamente. La pieza parecía un acoplamiento de engranajes de tambor GIICL, pero no estaba diseñada para la carga.

Este escenario es más común de lo que debería ser. La designación GIICL identifica una familia de acoplamientos, pero la calidad depende del material, el tratamiento térmico, la precisión de mecanizado y la inspección. Los compradores que entienden las especificaciones de los acoplamientos de engranajes de tambor GIICL pueden distinguir una pieza de catálogo de un componente industrial confiable.

En esta guía, aprenderá qué es un acoplamiento de engranajes de tambor GIICL, cómo está organizada la serie de tamaños, qué especificaciones importan, dónde se utilizan estos acoplamientos y qué verificar al buscar proveedores. Ya sea que esté seleccionando un nuevo acoplamiento o reemplazando una unidad desgastada, este artículo le ayudará a encontrar el modelo GIICL adecuado para su aplicación.

¿Qué es un acoplamiento de engranaje de tambor GIICL?

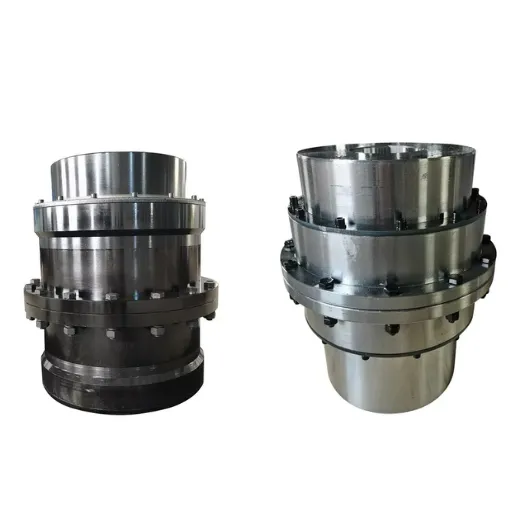

Un acoplamiento de engranaje de tambor GIICL es un acoplamiento de engranaje flexible de dientes curvos diseñado para altos torques y desalineaciones multidireccionales. La "G" representa engranaje, el "II" indica la segunda generación de mejoras de diseño, la "C" identifica la forma del engranaje de tambor y la "L" denota el tipo de estructura básica. Es una de las series de acoplamientos de maquinaria pesada más utilizadas en acerías, operaciones mineras y plantas de cemento.

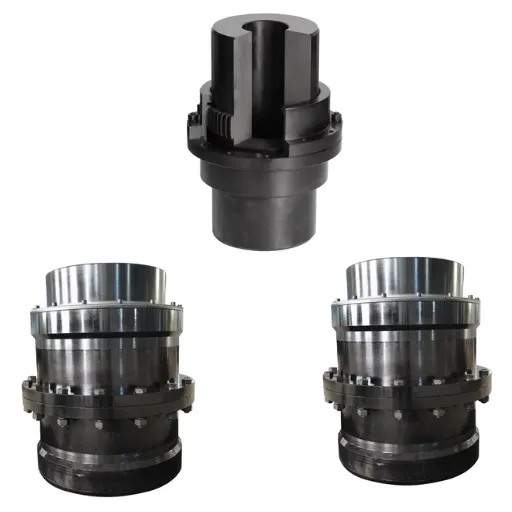

El acoplamiento consta de dos bujes con dientes de engranaje externos y una camisa en forma de tambor con dientes internos complementarios. Los dientes están coronados para permitir movimiento angular, radial y axial entre los ejes conectados mientras se mantiene la distribución de carga en la cara del diente. Se requiere lubricación para reducir la fricción, disipar el calor y prolongar la vida útil.

Hebei Suju fabrica acoplamientos de engranaje de tambor GIICL para acerías, operaciones mineras, plantas de cemento, grúas e instalaciones químicas. Nuestros bujes y camisas están forjados de acero al aleación, tratados térmicamente e inspeccionados para garantizar que cumplan con las demandas de torque y desalineación de servicios severos.!

Serie de tamaños de acoplamiento de engranaje de tambor GIICL

La serie GIICL cubre un amplio rango de torque. Cada tamaño se identifica con un número, donde números más grandes indican mayor capacidad de torque, mayor capacidad de taladro y, en general, menor velocidad máxima. La selección comienza con los requisitos de torque y taladro, luego se verifican los límites de velocidad y desalineación.

Rangos de especificación típicos de GIICL y tabla de tamaños

Estos valores son representativos de las especificaciones estándar de los acoplamientos de engranaje de tambor GIICL. Siempre confirme las dimensiones exactas, las clasificaciones de torque y la desalineación permitida con el catálogo o dibujo del fabricante para el tamaño específico que necesite. También pueden estar disponibles variantes de mayor resistencia para aplicaciones especializadas.

¿Cómo leer el número de tamaño?

El número de tamaño se correlaciona con las dimensiones físicas y la capacidad de torque. Los tamaños más grandes tienen:

• Diámetro exterior más grande: más material para transmitir torque.

• Calibre máximo más grande: admite diámetros de eje más grandes.

• Mayor capacidad de torque: soporta cargas continuas y pico mayores.

• Velocidad máxima más baja: la masa rotatoria más grande limita la velocidad de funcionamiento segura.

Al seleccionar un acoplamiento GIICL, comience calculando el par requerido, incluyendo el factor de servicio, luego elija el tamaño más pequeño cuyo par nominal exceda ese valor.

Especificaciones clave de los acoplamientos de engranaje de tambor GIICL

Una especificación completa de un acoplamiento de engranaje de tambor GIICL incluye más que el número de modelo. Los compradores y los ingenieros deben verificar los siguientes parámetros antes de realizar un pedido.

Par de acoplamiento de engranaje de tambor: valores nominales y máximos

El par nominal es el par continuo máximo que puede transmitir el acoplamiento. También se deben considerar el par máximo durante el arranque, el frenado o las cargas de choque. Siempre aplique un factor de servicio de aplicación, normalmente de 1,5 a 3,0 para maquinaria pesada.

Para sistemas accionados por motores, el par nominal se calcula como:

• Par nominal (N·m) = 9.548 × Potencia (kW) / Velocidad (RPM)

Multiplique el par nominal por el factor de servicio para obtener la clasificación de acoplamiento requerida. Si el par máximo excede la clasificación máxima del acoplamiento, seleccione un tamaño más grande.

Desalineación permitida

Los acoplamientos GIICL admiten tres tipos de desalineación de ejes:

• Desalineación angular: el ángulo entre las líneas centrales de los ejes.

• Desalineación radial: el desplazamiento paralelo entre las líneas centrales de los ejes.

• Movimiento axial: desplazamiento axial o expansión térmica a lo largo del eje.

Los valores permitidos reales varían según el tamaño y el fabricante. Confirme que los límites del acoplamiento excedan la desalineación operativa esperada. Operar continuamente cerca del límite aumenta el desgaste de los dientes y reduce la vida útil.

Diametro del taladro y muesca

El taladro terminado debe coincidir con el diámetro del eje con la clase de ajuste correcta, normalmente H7. La muesca debe coincidir con la llave del eje en ancho, profundidad y tolerancia. Los tamaños de taladro no estándar son comunes en aplicaciones de reemplazo y se pueden personalizar.

Materiales y tratamiento térmico

Los acoplamientos de engranaje de tambor GIICL de calidad se fabrican típicamente a partir de acero aleado 42CrMo o acero aleado de cromo-molibdeno equivalente. Después del torneado bruto, los dientes se endurecen por inducción o se cementan para lograr la dureza superficial y la resistencia al desgaste requeridas. El núcleo permanece resistente para soportar cargas de choque.

Los objetivos de dureza comunes oscilan entre 45 y 60 HRC dependiendo del tamaño y la norma. Los certificados de material y los informes de inspección de dureza deben estar disponibles a petición.

Lubricación y sellado

Los acoplamientos GIICL requieren lubricación con grasa o aceite. La especificación debe definir el tipo de lubricante, la cantidad de relleno y el intervalo de reposición. Se recomiendan diseños sellados en entornos polvorientos, húmedos o contaminados, como minas, plantas de cemento y acerías.

¡Aplicaciones del acoplamiento de engranaje de tambor GIICL!

La serie de acoplamientos de engranaje de tambor GIICL se elige cuando se producen a la vez altos pares de torsión, cargas de choque y movimiento del eje. Aquí están las aplicaciones más comunes de los acoplamientos de engranaje de tambor GIICL.

Acerías y metalurgia

Un acoplamiento de engranaje para transmisiones de acerías, como laminadores, líneas de colada continua y bancos de desbaste, debe transmitir un par de torsión muy alto con frecuentes cargas de choque debido a los impactos de agarre. El acoplamiento de engranaje de tambor GIICL tolera el desalineamiento causado por cambios de rodillos, movimiento de la base y expansión térmica. La lubricación sellada protege los dientes de la escoria de laminación y el agua de enfriamiento.

Para aplicaciones en acerías, Hebei Suju suministra acoplamientos con dientes endurecidos y sellos de servicio pesado. Visite nuestra página de aplicaciones en acero y metalurgia para obtener más detalles.

Minas y Cementerio

Los trituradores, molinos de bolas, hornos rotatorios y transportadores operan en entornos polvorientos y abrasivos. El acoplamiento GIICL ofrece la capacidad de par y la durabilidad que necesitan estas máquinas. Debe tenerse en cuenta el movimiento axial debido a la expansión térmica del horno, y es esencial un sello resistente a la contaminación.

Visite nuestra página de aplicaciones en minas y cementerio para obtener más información sobre la selección de acoplamientos en estas industrias.

Grúas y equipos de elevación

Los elevadores de grúas y los motores de desplazamiento utilizan acoplamientos de engranaje para conectar motores y cajas de cambios. Si bien la serie NGCL con rueda de freno se suele especificar para aplicaciones de frenado, los acoplamientos GIICL se utilizan en motores sin frenado donde hay cargas de alto par y de reversión.

Industria química y de procesos

Las grandes bombas, compresores y mezcladoras de las plantas químicas utilizan acoplamientos GIICL debido a su tamaño compacto y su fiabilidad. La compatibilidad de los materiales y el sello contra los fluidos de proceso son fundamentales. Consulte nuestras soluciones de acoplamientos para la industria química para obtener más información.

¿Cómo seleccionar el tamaño correcto del acoplamiento GIICL?

Seleccionar el tamaño correcto del acoplamiento de engranaje de tambor GIICL requiere un enfoque sistemático. Comience por confirmar los requisitos de torque, velocidad y diámetro de taladro para el acoplamiento de engranaje de tambor GIICL que necesita. Luego siga estos pasos:

1. Calcule el torque nominal a partir de la potencia y la velocidad del motor.

2. Aplique el factor de servicio en función de la severidad de la aplicación.

3. Confirme el diámetro de taladro y los requisitos de la chaveta.

4. Estime el desalineamiento del eje, incluyendo la expansión térmica.

5. Verifique la velocidad máxima de funcionamiento en relación con el límite del acoplamiento.

6. Verifique las dimensiones generales para el espacio y el montaje.

7. Especifique el material, el tratamiento térmico y el sellado en función del entorno.

Si necesita ayuda con la selección, nuestra guía de selección de acoplamientos proporciona un marco más amplio.

Errores comunes al comprar acoplamientos GIICL

Incluso un acoplamiento de engranaje de tambor GIICL estándar puede fallar si está subespecificado o mal fabricado. Evite estos errores comunes:

• Elegir solo por precio: los acoplamientos de bajo costo pueden utilizar materiales inferiores o omitir el tratamiento térmico.

• Ignorar el par máximo: las cargas de arranque y frenado pueden superar el par nominal continuo.

• Subestimar el desalineamiento: la expansión térmica y el asentamiento de la fundación crean un movimiento real.

• Ajuste incorrecto del agujero: un agujero holgado causa corrosión por fricción; una interferencia excesiva puede causar grietas en el buje.

• Desatender la lubricación: un lubricante contaminado o insuficiente acorta la vida de los dientes.

• Pedir solo por número de modelo: el mismo tamaño de GIICL puede fabricarse con diferentes niveles de calidad.

Si está reemplazando un acoplamiento fallido, no asuma que el original estaba correctamente especificado. Investigue la causa raíz y actualice la especificación.

¡Diferencias de calidad en los acoplamientos de engranaje de tambor GIICL!

No todos los acoplamientos etiquetados como GIICL se comportan de la misma manera. Las diferencias de calidad aparecen en el material, el mecanizado, el tratamiento térmico y la inspección. Los compradores deben preguntar al fabricante de acoplamientos de engranaje de tambor sobre:

• Grado de material: ¿Es acero aleado 42CrMo o equivalente?

• Calidad de forja: ¿La rueda central está forjada o fundida con material de menor grado?

• Dureza de los dientes: ¿Cuál es la dureza superficial y la profundidad de endurecimiento?

• Precisión de mecanizado: ¿Están los orificios, las ranuras de clave y los perfiles de los dientes dentro de las tolerancias?

• Informes de inspección: ¿Están disponibles los certificados de material y los informes de dureza?

En Hebei Suju, nuestro proceso de control de calidad abarca la inspección de materiales entrantes, los chequeos de mecanizado en proceso, la verificación del tratamiento térmico y la inspección dimensional final. Nuestras certificaciones ISO 9001, ISO 14001 e ISO 45001 respaldan estándares de producción consistentes.

Cuándo considerar un acoplamiento GIICL personalizado

Los tamaños estándar de GIICL cubren muchas aplicaciones, pero algunas situaciones requieren personalización. Considere un acoplamiento de engranaje de tambor GIICL personalizado cuando:

• Los diámetros de los ejes están fuera de los rangos de orificios estándar.

• La longitud del espaciador o las dimensiones generales no son estándar.

• El par o la velocidad superan las especificaciones del catálogo.

• El acoplamiento debe reemplazar una pieza heredada que ya no se fabrica.

• El entorno requiere materiales, sellos o recubrimientos especiales.

Hebei Suju ofrece la fabricación de acoplamientos personalizados a partir de dibujos de clientes o muestras desgastadas. Lea sobre nuestro proceso de fabricación de acoplamientos personalizados desde la revisión de dibujos hasta la entrega.

Consejos de instalación y mantenimiento

Una instalación y un mantenimiento adecuados prolongan significativamente la vida útil de un acoplamiento de engranaje de tambor GIICL. Siga estas pautas:

1. Alinee los ejes dentro de los límites nominales del acoplamiento. Aunque los acoplamientos GIICL toleran el desalineamiento, operar cerca del límite aumenta el desgaste. Obtenga más información sobre la medición del desalineamiento de ejes antes de la instalación.

2. Utilice el lubricante correcto. Siga las recomendaciones del fabricante para el tipo de grasa y el intervalo de reposición.

3. Ajuste los tornillos al par de torsión especificado. Un par de torsión irregular de los tornillos causa desviación del buje y vibración.

4. Inspeccione regularmente las juntas. Reemplace las juntas dañadas antes de que la contaminación ingrese a la malla de engranajes.

5. Monitoree la temperatura y la vibración. Calor o vibración inusuales pueden indicar desalineación, falla de lubricación o desgaste.

Para aplicaciones críticas, programe la inspección del acoplamiento durante los paros de mantenimiento planificados. La detección temprana del desgaste evita fallas inesperadas y costosas pérdidas de producción.

Lista de verificación de selección de acoplamiento de engranaje de tambor GIICL

Utilice esta lista de verificación de acoplamiento de engranaje de tambor GIICL para asegurarse de haber cubierto los aspectos esenciales antes de realizar el pedido:

•  Potencia del motor y velocidad de funcionamiento documentadas

•  Par de torsión nominal calculado

•  Factor de servicio seleccionado según la severidad de la aplicación

•  Par de torsión máximo y cargas de choque considerados

•  Diámetro de taladro requerido y tamaño de la chaveta confirmados

•  Desalineación del eje medida o estimada

•  Recorrido axial por expansión térmica calculado

•  Velocidad de funcionamiento máxima definida

•  Dimensiones generales de la envolvente verificadas

•  Requisitos de material y tratamiento térmico especificados

•  Tipo de lubricante y configuración de sellado seleccionados

•  Requisitos de inspección y certificación definidos

Si puede responder a cada artículo de esta lista, está listo para solicitar un presupuesto o enviar un dibujo para su revisión.

Preguntas frecuentes

¿Qué significa GIICL?

GIICL es una designación de acoplamiento de engranaje de tambor china. La "G" significa engranaje, "II" indica el diseño de segunda generación, "C" representa la forma de diente del engranaje de tambor y "L" denota el tipo de estructura básica.

¿Cuál es el rango de torque de los acoplamientos GIICL?

Los acoplamientos de engranaje de tambor GIICL estándar van desde aproximadamente 800 N·m para el GIICL1 hasta más de 355,000 N·m para el GIICL16. Se pueden fabricar tamaños personalizados más grandes para aplicaciones especiales.

¿Qué materiales se utilizan para los acoplamientos GIICL?

La mayoría de los acoplamientos GIICL utilizan acero aleado de cromo-molibdeno 42CrMo o equivalente. Los dientes se endurecen por inducción o se cementan para resistir el desgaste. La selección del material depende del par de torsión, la carga de choque y el entorno.

¿Dónde se utilizan los acoplamientos de engranaje de tambor GIICL?

Los acoplamientos GIICL se utilizan en acerías, equipos mineros, hornos de cemento, grúas, bombas, compresores y otras máquinas pesadas donde se requiere un alto par de torsión y tolerancia a la desalineación.

¿Se pueden personalizar los acoplamientos GIICL?

Sí. Los acoplamientos GIICL se pueden personalizar con orificios no estándar, longitudes de espaciadores, materiales, sellos y valores de par de torsión. Hebei Suju fabrica acoplamientos de engranaje de tambor GIICL personalizados a partir de dibujos de clientes o muestras desgastadas.

¿Qué normas se aplican a los acoplamientos GIICL?

Los acoplamientos GIICL a menudo se fabrican de acuerdo con las normas industriales chinas, como JB/T, así como con normas internacionales de ISO, AGMA y DIN. Siempre confirme con su proveedor qué norma se aplica.

Conclusión

Un acoplamiento de engranaje de tambor GIICL es una solución comprobada para transmisiones industriales de alto par y con múltiples desalineaciones. Seleccionar el tamaño adecuado requiere prestar atención al par, la velocidad, el diámetro interior, la desalineación, el material, el tratamiento térmico y el sello. Comprender estas especificaciones le ayuda a evitar piezas con bajo rendimiento y fallas prematuras.

Utilice la lista de comprobación de esta guía para documentar sus requisitos y luego compárelos con la hoja de datos o el dibujo del fabricante. Si su aplicación está fuera de los rangos estándar del catálogo, considere un diseño personalizado.

Hebei Suju fabrica acoplamientos de engranaje de tambor GIICL para acerías, operaciones mineras, fábricas de cemento, grúas e instalaciones químicas. Nuestro equipo de ingeniería revisa los datos de su aplicación y recomienda el tamaño y la especificación adecuados antes de la producción.
