Lubricación de acoplamientos de engranajes: una guía práctica para una vida útil más larga

En 2023, una planta siderúrgica en Turquía cerró su laminador de barras para una reparación de emergencia después de que un acoplamiento de engranajes en el banco de acabado se atascó. La causa raíz no fue el desgaste por torque o desalineación. El lubricante se había secado porque el bocal de grasa nunca se limpió y la grasa fresca no podía entrar en la manga. Un trabajo de relubricación de dos horas que debía haberse realizado cada seis meses se convirtió en una pérdida de producción de 72 horas.

La lubricación adecuada de los conjuntos de acoplamientos de engranajes es uno de los factores más desatendidos en la transmisión de potencia industrial. Los acoplamientos de engranajes dependen de una película lubricante continua entre los dientes coronados para reducir la fricción, disipar el calor y evitar la contaminación. Cuando el lubricante falla, el acoplamiento falla rápidamente.

Esta guía explica la lubricación de los sistemas de acoplamientos de engranajes en términos prácticos. Aprenderá qué tipo de lubricante elegir, cuánto aplicar, con qué frecuencia relubricar y cómo evitar los errores que acortan la vida útil del acoplamiento. Ya sea que mantenga siderurgias, plantas de cemento o equipos mineros, estas prácticas le ayudarán a proteger sus acoplamientos y reducir el tiempo de inactividad no planificado.

¿Por qué es importante la lubricación de los acoplamientos de engranajes?

Un acoplamiento de engranajes transmite torque a través del contacto deslizante entre los dientes externos de los bujes y los dientes internos de la manga. Los dientes están coronados para permitir desalineaciones, pero esa corona también crea un movimiento deslizante mientras el acoplamiento gira. Sin lubricación, el metal entra en contacto directo con el metal, y la fricción genera calor, rayaduras y picaduras.

El lubricante en un acoplamiento de engranajes realiza cuatro funciones a la vez:

• Reduce la fricción entre los dientes engranados.

• Disipa el calor generado por el deslizamiento y el torque.

• Amortigua las cargas de choque durante el arranque, el frenado y la inversión.

• Evita la contaminación, como el polvo, la humedad y los residuos del proceso.

Cuando se descuidaba la lubricación, el primer signo suele ser un aumento de la temperatura. El siguiente signo es la vibración. Para cuando aparece el ruido, el daño en los dientes suele ser grave. Por lo tanto, comprender la lubricación de los sistemas de acoplamientos de engranajes es una prioridad de mantenimiento, no un detalle menor.

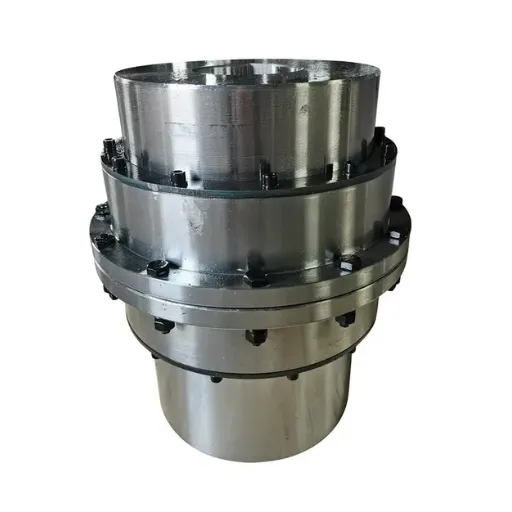

En Hebei Suju, nuestros acoplamientos de engranajes de tambor GIICL se suministran con instrucciones claras de lubricación porque sabemos que incluso el mejor acoplamiento no puede durar sin el mantenimiento adecuado del lubricante.

Tipos de lubricantes para acoplamientos de engranajes

Las dos principales opciones para la lubricación de los conjuntos de acoplamientos de engranajes son la grasa y el aceite. Cada una tiene ventajas y limitaciones. La elección adecuada depende de la velocidad, la temperatura, el tamaño del acoplamiento y el acceso para el mantenimiento.

Lubricación con grasa

La grasa es la opción más común para los acoplamientos de engranajes en la industria pesada. Se mantiene en su lugar, sella mejor que el aceite y es más fácil de aplicar a través de las boquillas de grasa. La mayoría de los acoplamientos de engranajes de tambor utilizados en acerías, plantas de cemento y minas están lubricados con grasa.

Características recomendadas de la grasa:

• Grado 1 o 2 NLGI: Lo suficientemente suave para fluir entre los dientes del engranaje pero lo suficientemente firme para mantenerse en su lugar.

• Aditivos EP: Los aditivos de alta presión protegen contra cargas de contacto elevadas.

• Inhibidores de óxido y corrosión: Esenciales para entornos exteriores o húmedos.

• Punto de goteo alto: Debe exceder la temperatura máxima de funcionamiento en al menos 30°C.

• Buena adhesión: Resiste la expulsión a velocidades más altas.

Para la mayoría de los acoplamientos de engranajes industriales, una grasa EP a base de complejo de litio o poliurea funciona bien. En aplicaciones de alta temperatura, como las transmisiones de hornos, es posible que se necesite una grasa sintética o espesada con arcilla.

Lubricación con aceite

El aceite se utiliza para acoplamientos de engranajes de alta velocidad o muy grandes donde la grasa no puede eliminar suficiente calor o fluir de manera efectiva. Los baños de aceite y los sistemas de aceite circulante son comunes en grandes transmisiones de turbinas, compresores y aplicaciones marinas.

Ventajas de la lubricación con aceite:

• Mejor eliminación de calor que la grasa.

• Más fácil de filtrar y acondicionar.

• Suministro más constante a todas las superficies de los dientes.

Desventajas de la lubricación con aceite:

• Requiere sellos, depósitos y, a veces, bombas.

• Costes de instalación y mantenimiento más altos.

• Riesgo de fuga si las juntas fallan.

Para la mayoría de los clientes de Hebei Suju, la grasa es la opción práctica. Si su aplicación funciona por encima de 3.600 RPM o tiene un orificio de acoplamiento superior a 300 mm, consulte al fabricante para saber si la lubricación con aceite es más adecuada.

¿Cuánta grasa aplicar?

Uno de los errores más comunes en la lubricación de sistemas de acoplamientos de engranajes es aplicar demasiado o demasiado poco grasa. Ambos causan problemas.

Demasiado poco grasa deja los dientes sin protección. Demasiada grasa crea presión interna, estira las juntas y causa sobrecalentamiento porque la grasa se agita en lugar de fluir.

Una regla práctica para los acoplamientos de engranajes llenos de grasa es llenar aproximadamente del 40% al 60% del volumen interno disponible. Esto deja espacio para que la grasa se mueva y para la expansión térmica. El volumen exacto depende del tamaño y diseño del acoplamiento.

Para una guía general, consulte el catálogo del fabricante. Muchos fabricantes de acoplamientos publican una tabla de cantidades de grasa basada en el tamaño del acoplamiento. Si no hay ningún valor disponible, utilice esta aproximación:

Estos valores son puntos de partida. Siempre confirme la cantidad con el fabricante del acoplamiento o el manual de mantenimiento. Para los acoplamientos de engranajes personalizados, Hebei Suju proporciona una tabla de lubricación adaptada al diseño específico.

Intervalos de lubricación: Con qué frecuencia volver a lubricar

La frecuencia de relubricación depende de las condiciones de funcionamiento. El servicio severo, la alta temperatura, la contaminación y el funcionamiento continuo acortan el intervalo. La siguiente tabla ofrece una guía general para los acoplamientos de engranajes lubricados con grasa.

Una acería en Polonia aprendió esta lección de la manera más difícil. Su acoplamiento de engranajes del laminador de desbaste estaba en un programa de relubricación de 12 meses porque ese programa funcionaba para las partes más limpias de la planta. El banco de laminación producía fuertes cargas de choque y funcionaba a alta temperatura. Después de cambiar a un intervalo de relubricación de 6 semanas y limpiar las boquillas de grasa cada vez, la vida útil del acoplamiento aumentó de 18 meses a más de cuatro años.

Si un acoplamiento funciona de forma continua sin apagarse, utilice una pistola de grasa a presión o un lubricador automático compatible con el diseño del acoplamiento. Nunca omita la relubricación porque el acoplamiento "parece estar bien". El estado del lubricante se deteriora dentro de la manga donde no se puede ver.

Mejores prácticas para lubricar un acoplamiento de engranajes

La lubricación constante de los conjuntos de acoplamientos de engranajes requiere disciplina y la técnica adecuada. Siga estas mejores prácticas para maximizar la vida útil del acoplamiento.

1. Limpie antes de engrasar

El polvo, las partículas de metal y la grasa vieja endurecida pueden bloquear los conductos de grasa y dañar los sellos. Limpie la boquilla de grasa antes de conectar la pistola de grasa. Vierta una pequeña cantidad de grasa a través de la boquilla para limpiar los desechos.

2. Utilice el tipo correcto de grasa

La mezcla de grasas incompatibles puede causar separación, endurecimiento o ablandamiento. Utilice el mismo tipo de grasa especificado por el fabricante del acoplamiento. Si cambia el tipo de grasa, desmonte y limpie el acoplamiento completamente primero.

3. Aplique la grasa lentamente

Pulse la grasa lentamente hasta que aparezca grasa fresca en el sello o en el puerto de alivio. El bombeo rápido puede dañar los sellos y forzar los contaminantes hacia la malla. Si no aparece grasa fresca, detenga y examine la conexión y los conductos en busca de obstrucciones.

4. No rellene en exceso

El relleno en exceso aumenta la presión y la temperatura internas. Si el acoplamiento tiene un tapón de alivio, retírelo durante la engrase para permitir que la grasa vieja salga. Reemplace el tapón después de colocar la nueva grasa.

5. Inspeccione los sellos y los accesorios

Cada recambio de grasa es una oportunidad para inspeccionar los sellos, los pernos y los bujes. Sellos agrietados, pernos sueltos o grasa que se filtra son signos de advertencia. Resuélvalos antes de que causen daño a los dientes.

6. Monitoree la temperatura y la vibración

Registre las tendencias de temperatura y vibración entre los intervalos de lubricación. Un aumento repentino de cualquiera de los valores puede indicar una falla de lubricación, desalineación o sobrecarga. Programe una inspección si las lecturas superan la línea base en más del 15%.

Errores comunes de lubricación

Incluso los equipos de mantenimiento experimentados cometen errores con la lubricación de los sistemas de acoplamiento de engranajes. Evite estos errores comunes:

• Utilizar la clase de grasa incorrecta: Una grasa de uso general sin aditivos EP no protegerá los dientes de los engranajes bajo alta presión de contacto.

• Relubricación poco frecuente: Esperar hasta que el acoplamiento se sobrecaliente significa que el daño ya ha comenzado.

• Exceso de grasa: Más grasa no es mejor. El exceso de grasa se agita, se sobrecalienta y hace que las juntas se salgan.

• Mezclar grasas: Los espesantes y aceites base incompatibles pueden arruinar el rendimiento del lubricante.

• Ignorar las conexiones obstruidas: Un bocal de grasa obstruido da una falsa sensación de seguridad. El acoplamiento puede estar seco por dentro.

• Omitir la limpieza: Bombeando nueva grasa a través de una conexión sucia empuja los contaminantes directamente hacia la malla de los dientes.

• Desatender los sistemas de aceite: Los acoplamientos lubricados con aceite necesitan cambios de filtro, comprobaciones de nivel e inspección de juntas, igual que las cajas de engranajes.

Una empresa minera en Chile experimentó un ejemplo clásico. El equipo de mantenimiento notó que un acoplamiento de engranajes se estaba calentando y vertió más grasa. El verdadero problema era un desalineamiento causado por un desplazamiento de la base del motor.

La grasa adicional enmascaró el síntoma durante dos semanas, luego el acoplamiento falló por completo. Un diagnóstico adecuado habría detectado el desalineamiento; más lubricante solo retrasó la reparación.

¿Cómo se relaciona la lubricación con los modos de falla de los acoplamientos de engranajes?

Los problemas de lubricación a menudo se manifiestan como otros modos de falla. Comprender la conexión ayuda con el diagnóstico.

Cuando cualquiera de estos síntomas aparece, tratar la lubricación como la primera variable a verificar. A menudo es el problema más fácil y económico de solucionar.

Sistemas de lubricación con aceite: Cuándo y cómo

Para acoplamientos de engranajes grandes o de alta velocidad, puede ser necesario la lubricación con aceite. Hay dos arreglos comunes.

Lubricación por baño de aceite

La parte inferior del acoplamiento se encuentra en un depósito de aceite. A medida que el acoplamiento gira, los dientes recogen aceite y lo distribuyen a través de la malla. Este sistema es simple pero se limita a velocidades más bajas donde la fuerza centrífuga no arroja el aceite.

Lubricación con aceite en circulación

El aceite se bombea a través del acoplamiento desde un sistema externo. Este método proporciona enfriamiento, filtración y un suministro continuo de aceite fresco. Se utiliza en compresores grandes, turbinas y transmisiones de engranajes de alta potencia.

Para los sistemas de circulación, monitorear:

• Temperatura del aceite en la entrada y la salida.

• Cae de presión a través de los filtros.

• Clase de limpieza del aceite.

• Contenido de agua en el aceite.

Los sistemas de aceite requieren más mantenimiento que los sistemas de grasa, pero son necesarios cuando el calor y la velocidad exceden los límites de la grasa.

Entornos especiales y ajustes de lubricación

Algunos entornos de funcionamiento necesitan consideraciones especiales de lubricación.

Temperatura alta

Por encima de 80°C, las grasas de litio estándar se degradan más rápido. Cambie a una grasa de alta temperatura con un aceite base sintético y un espesante de poliurea o arcilla. Acorte los intervalos de relubricación en un 50% o más.

Baja temperatura

Por debajo de -20°C, la grasa estándar puede endurecerse y no fluir. Utilice una grasa de baja temperatura con un aceite base sintético y confirme el flujo a la temperatura mínima de funcionamiento.

Polvo y humedad

En plantas de cemento, minas e instalaciones al aire libre, las juntas son fundamentales. Utilice una grasa con buena adhesión y resistencia al agua. Limpie las boquillas de grasa antes de cada servicio. Considere instalar cubiertas protectoras sobre las boquillas de grasa.

Alimentos y farmacéuticos

Si el acoplamiento está cerca de la producción de alimentos o productos farmacéuticos, utilice lubricantes de grado alimentario que cumplan con los estándares NSF H1 o equivalentes. Las grasas industriales estándar no son aceptables en estas áreas.

Almacenamiento y manipulación de lubricantes

La calidad del lubricante comienza antes de que entre en el acoplamiento. Guarde la grasa y el aceite en un área limpia y seca, alejada de la luz solar directa y de temperaturas extremas. Mantenga los envases sellados para evitar la contaminación. Etiquete claramente las pistolas de grasa y las boquillas para evitar la contaminación cruzada.

Cuando se manipule grasa a granel, utilice bombas y mangueras dedicadas. No utilice el mismo equipo para diferentes tipos de grasa a menos que se haya limpiado completamente. Una pequeña cantidad de grasa incompatible puede arruinar una carga fresca.

Documentación del mantenimiento de lubricación

Un buen mantenimiento es un mantenimiento repetible. Mantenga registros de:

• Tipo de grasa y fabricante.

• Cantidad aplicada.

• Fecha de cada relubricación.

• Lecturas de temperatura y vibración.

• Cualquier observación como fugas, accesorios obstruidos o sellos desgastados.

Estos registros ayudan a identificar tendencias y justificar ajustes en el calendario. Si un acoplamiento falla, los registros también respaldan el análisis de la causa raíz.

Conclusión

La lubricación de los conjuntos de acoplamientos de engranajes no es una tarea rutinaria. Es una actividad crítica de mantenimiento que afecta directamente la vida útil del acoplamiento, la fiabilidad de la máquina y el costo de producción. El lubricante adecuado, la cantidad adecuada y el intervalo adecuado protegen los dientes de los engranajes de la fricción, el calor y la contaminación.

Comience por seleccionar una grasa o aceite que se adapte a sus condiciones de funcionamiento. Aplique la cantidad correcta, mantenga limpios los conectores de grasa y siga un calendario de recalentamiento que refleje la verdadera severidad de su aplicación. Monitoree la temperatura y la vibración, e inspeccione las juntas y los componentes durante cada servicio.

En Hebei Suju, diseñamos y fabricamos acoplamientos de engranaje de tambor para la industria pesada, y brindamos orientación sobre lubricación para cada diseño. Si necesita un acoplamiento personalizado para una aplicación severa, envíenos su dibujo o solicite una cotización para soporte de ingeniería.
