Dimensiones del acoplamiento de engranaje de tambor NGCL: una guía completa

En marzo de 2026, Ahmed, un supervisor de mantenimiento en un terminal de contenedores en Alejandría, pidió un acoplamiento de rueda de freno de repuesto para una grúa sobrecabeza de 40 toneladas. El taladro coincidió perfectamente. La rueda de freno no. La rueda de freno del nuevo acoplamiento era 50 mm más pequeña que la original, el pinzón no podía agarrarla y la grúa se quedó inactiva durante nueve días mientras el terminal perdió aproximadamente $120,000 en productividad de los muelles.

Leer correctamente las dimensiones del acoplamiento de engranaje de tambor NGCL habría evitado cada hora de ese tiempo de inactividad. Si usted mantiene grúas, montacargas o cabrestantes, ya sabe que un acoplamiento nunca es solo un acoplamiento cuando se involucra una rueda de freno. El taladro es solo uno de los cinco grupos de dimensiones que deciden si el repuesto encaja y detiene la carga de manera segura.

Esta guía explica cómo leer las dimensiones del acoplamiento de engranaje de tambor NGCL, desde el taladro y la ranura para la llave hasta el diámetro y el ancho de la rueda de freno. Obtendrá una tabla de dimensiones representativa, un flujo de trabajo de selección de cinco pasos y los errores que causan la mayoría de los errores de pedido de NGCL. Como fabricante de acoplamientos de engranaje de tambor para transmisiones de grúas y montacargas, Hebei Suju trabaja con estas dimensiones a diario, y esta guía refleja esa experiencia.

¿Qué es un acoplamiento de engranaje de tambor NGCL?

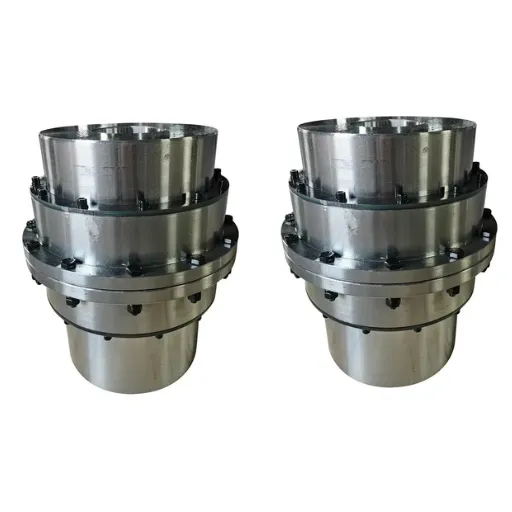

Un acoplamiento de engranaje de tambor NGCL es un acoplamiento flexible de eje que transmite par a través de dientes de engranaje internos y externos coronados mientras proporciona una rueda de freno integrada en el manguito exterior. La rueda de freno da a los frenos de servicio o de emergencia de la grúa una superficie para agarrarse, por lo que el acoplamiento realiza dos trabajos a la vez: transmisión de par y frenado. La serie está definida en el estándar de la industria mecánica china JB/T 8854.3.

Debido a que la rueda de freno se encuentra entre el motor y la caja de cambios, un acoplamiento NGCL debe satisfacer tanto las dimensiones de la transmisión como las dimensiones del freno. Ese doble papel es la razón por la cual leer las dimensiones del acoplamiento de engranaje de tambor NGCL requiere más cuidado que leer una tabla estándar GIICL.

Aplicaciones típicas incluyen:

• Grúas de puente y grúas portátiles

• Montacargas, cabrestantes y mecanismos de elevación

• Equipamiento de manipulación de puertos y astilleros

• Grúas de carga y de cuchara de acería

• Accionamientos de elevación de minas y plantas de cemento

Hebei Suju fabrica acoples de engranaje de tambor NGCL precisamente para estos trabajos, mecanizados a partir de acero forjado de aleación e inspeccionados según las tolerancias de los planos antes del envío.

NGCL vs GIICL: Cómo la rueda de freno cambia las dimensiones

Las series NGCL y GIICL comparten el mismo principio de diente coronado en forma de tambor. Ambos transmiten un alto par y compensan los desalineamientos angulares, radiales y axiales. La diferencia estructural es la rueda de freno.

Un acople GIICL utiliza un manguito exterior compacto sin superficie de frenado. Un acople NGCL extiende ese manguito hasta convertirse en una rueda de freno con un diámetro, ancho y acabado de superficie definidos. Este único cambio afecta a tres grupos de dimensiones.

Primero, la longitud total y el diámetro exterior aumentan, por lo que el espacio necesario alrededor del acople aumenta. En segundo lugar, el diámetro y el ancho de la rueda de freno deben coincidir con la geometría del pinzón de freno o del zapato de la grúa. En tercer lugar, la masa adicional aumenta el peso y el momento de inercia del acople, lo que es importante para los accionamientos de elevación de alta velocidad.

Si ya conoce la serie GIICL, nuestra guía sobre las especificaciones del acoplamiento de engranajes de tambor GIICL cubre en detalle las clasificaciones de torque compartido y desalineamiento. Considere este artículo como el siguiente paso: todo lo que cubre el GIICL, más las dimensiones de la rueda de freno que requieren las transmisiones de grúas.

Explicación de las dimensiones del acoplamiento de engranajes de tambor NGCL

Una tabla de dimensiones NGCL contiene más columnas que una tabla de acoplamientos de engranajes estándar. Cada columna protege contra un modo de falla diferente. Aquí están los cinco grupos de dimensiones a verificar, en el orden que evita la mayoría de los errores de pedido.

1. Diámetro del taladro y ranura de la llave

El taladro conecta el acoplamiento al eje del motor y al eje de entrada de la caja de engranajes. Los taladros NGCL generalmente se suministran con una ranura de llave tallada con tolerancias estándar, y los dos taladros de un acoplamiento pueden tener diferentes diámetros. Confirme ambos diámetros de eje, el ancho y la profundidad de la ranura de la llave y el ajuste requerido antes de realizar el pedido.

Un taladro correcto para el eje aún puede estar en un acoplamiento cuyas otras dimensiones son incorrectas, que es exactamente lo que sucedió en Alejandría. Pedir primero por el taladro es el error más común en los NGCL.

2. Diámetro y ancho de la rueda de freno

El diámetro de la rueda de freno determina el par de frenado que la rueda puede desarrollar con una fuerza de frenado dada. El ancho debe coincidir con el ancho de contacto de los zapatos de freno o las pastillas de pinza. Ambos valores están fijados por el freno de la grúa, no son elegidos libremente por el comprador del acoplamiento.

Mida la rueda original o tome los valores de la documentación del freno de la grúa. Una rueda demasiado pequeña reduce el par de frenado y puede no alcanzar la pinza en absoluto. Una rueda demasiado grande puede interferir con las estructuras circundantes y agrega inercia innecesaria.

3. Par nominal y factor de servicio

El par nominal es el máximo par continuo que el acoplamiento puede transmitir. Los trabajos de grúas y montacargas implican arranques, paradas y reversiones frecuentes, por lo que el factor de servicio de la aplicación es alto. La guía de organismos como la American Gear Manufacturers Association recomienda seleccionar acoplamientos con un factor de servicio adecuado a la severidad de la transmisión, típicamente 2.0 o superior para trabajos de montacargas.

Calcule el par nominal a partir de la potencia y la velocidad del motor, multiplique por el factor de servicio y elija un tamaño NGCL cuyo par nominal sea igual o superior al resultado.

4. Velocidad máxima

Cada tamaño NGCL tiene una velocidad máxima permitida. Los motores de elevación suelen funcionar a 750 a 1.500 RPM, muy por debajo de los límites de la mayoría de los NGCL, pero los bancos de prueba de alta velocidad y las transmisiones especiales pueden acercarse al límite. Por encima de la velocidad nominal, los efectos centrífugos en la rueda de freno y la degradación de la lubricación se vuelven inseguros.

Para velocidades cercanas al límite, consulte sobre el balanceo dinámico según el grado ISO adecuado. Una rueda de freno desequilibrada a velocidad causa vibraciones que aceleran el desgaste de los cojinetes y los dientes.

5. Dimensiones generales, peso e inercia

El diámetro exterior, la longitud total y las dimensiones del espaciador determinan si el acoplamiento se ajusta al espacio disponible entre el motor y la caja de cambios. El peso y el momento de inercia influyen en el comportamiento de arranque y la respuesta del freno. En las renovaciones, compare estos valores con los del acoplamiento original, no solo con el espacio disponible.

También verifique el desalineamiento del eje antes de asumir que la envolvente es la única restricción. Los desvíos angulares, radiales y axiales consumen parte de la capacidad de compensación del acoplamiento.

Tabla de dimensiones representativas del acoplamiento de engranaje de tambor NGCL

La tabla a continuación muestra dimensiones representativas de los tamaños comunes de NGCL. Los valores son ilustrativos y varían según el fabricante y la revisión del diseño. Siempre confirme con la hoja de datos actual de Hebei Suju y la norma JB/T 8854.3 antes de finalizar un pedido.

Dos notas prácticas sobre esta tabla. En primer lugar, el rango de diámetro interior es el rango permitido para un buje, y cada buje se puede mecanizar en cualquier punto dentro de él. En segundo lugar, el diámetro de la rueda de freno generalmente se determina por el modelo de freno de la grúa, así que confirme ese valor primero al reemplazar un acoplamiento desgastado.

Si la combinación de diámetro interior, par y rueda de freno que necesita no aparece aquí, solicite un presupuesto con sus valores. Hebei Suju produce regularmente tamaños NGCL y dimensiones intermedias a pedido.

¿Cómo seleccionar el tamaño de un acoplamiento NGCL en cinco pasos?

La selección sigue la misma lógica que cualquier acoplamiento de engranajes, con la rueda de freno agregada como una restricción estricta. Siga estos cinco pasos en orden.

1. Fije primero las dimensiones de la rueda de freno. Tome el diámetro y el ancho de la rueda de freno requeridos de la documentación de los frenos de la grúa o midiendo el acoplamiento original. Este valor no es negociable porque el freno ya está instalado.

2. Calcule el par requerido. Multiplique el par nominal del motor por el factor de servicio para el servicio de elevación. Nuestra guía sobre cómo seleccionar un acoplamiento de engranajes para maquinaria pesada explica el cálculo en detalle.

3. Empareje los diámetros interiores. Confirme ambos diámetros de eje y tamaños de ranura de clave con el rango de diámetros interiores del tamaño NGCL candidato.

4. Compruebe la velocidad y el desalineamiento. Verifique que la velocidad de funcionamiento se mantenga por debajo del límite de tamaño y que el desalineamiento esperado se mantenga dentro de la compensación nominal.

5. Verifique el espacio ocupado. Compare el diámetro exterior, la longitud, el peso y la inercia con el espacio de instalación y la pieza original.

Rosa, una ingeniera de una constructora de grúas en Monterrey, siguió esta secuencia al reemplazar los acoplamientos de una grúa de fundición de 20 toneladas. Su documentación de frenos requiriera una rueda de 400 mm, y su cálculo de torque con un factor de servicio de 2.25 apuntó a NGCL6. Los pasos tres y cuatro confirmaron los taladros y la velocidad.

El paso cinco detectó un problema: la longitud estándar de NGCL6 dejó solo 8 mm de holgura con una placa de protección. Una versión de espaciador acortada, producida según su dibujo, resolvió el ajuste sin cambiar la rueda de freno o la calificación de torque.

Esa historia ilustra el valor del pedido de cinco pasos. Arreglar primero la rueda de freno y el torque evita un esfuerzo en vano. Verificar el espacio ocupado al final detecta sorpresas mientras todavía hay tiempo para ajustar el diseño.

Errores comunes al leer las dimensiones de NGCL

La mayoría de los errores de pedido de NGCL se deben a considerar la tabla de dimensiones como lectura opcional. Evite estos errores.

• Realizar el pedido solo por el diámetro interior. El diámetro interior puede coincidir, pero la rueda de freno, la clasificación de torque o la longitud no.

• Ignorar el ancho de la rueda de freno. El diámetro no es suficiente; el ancho de contacto de las pastillas de freno también debe coincidir.

• Omitir el factor de servicio. El servicio de elevación es severo, y dimensionar el torque nominal conduce al desgaste y fatiga de los dientes.

• Olvidarse de la inercia. Una rueda de freno más pesada cambia la respuesta de arranque y frenado, especialmente en las renovaciones.

• Reemplazar por uno similar sin medir. Una empresa de servicio de grúas europea reemplazó recientemente un NGCL desgastado con uno de "el mismo tamaño", solo para descubrir que la rueda original se había mecanizado en una reparación anterior. La rueda de reemplazo, con el diámetro nuevo completo, se atascó en el soporte del freno. Diez minutos con un calibrador habrían evitado el trabajo adicional.

Cada uno de estos errores tiene la misma causa raíz: tratar una dimensión como toda la especificación. La tabla es un sistema, y las columnas trabajan juntas.

Cuando necesitas dimensiones personalizadas de NGCL

Los tamaños de NGCL del catálogo cubren la mayoría de las transmisiones de grúas y montacargas, pero las dimensiones personalizadas son comunes en tres situaciones: grúas antiguas cuyo fabricante original de acoplamientos ya no existe, frenos con dimensiones de rueda no estándar y envolventes que requieren longitudes de espaciadores especiales o diámetros exteriores reducidos.

En Hebei Suju, la personalización basada en dibujos es un servicio fundamental. Envíe el dibujo original o una muestra desgastada, y nuestros ingenieros verifican cada grupo de dimensiones, recomiendan materiales y tratamiento térmico, y cotizan un acoplamiento que coincida con su freno, ejes y espacio. Los acoplamientos NGCL se usan para usarlos de 42CrMo o acero aleado equivalente, con dientes de engranaje endurecidos por inducción o cementados para resistir el desgaste. La inspección dimensional y las pruebas de dureza siguen nuestro proceso de calidad documentado, y los informes están disponibles con el envío.

Conclusión

Las dimensiones del acoplamiento de engranajes de tambor NGCL solo protegen su grúa cuando las lee en conjunto. Los puntos clave:

• El diámetro y el ancho de la rueda de freno están fijados por el freno de la grúa, así que confírmelos primero.

• El par nominal debe cubrir el par nominal multiplicado por el factor de servicio del elevador.

• Los agujeros, las ranuras para clavijas, la velocidad, el desalineamiento, la envolvente, el peso y la inercia todos merecen una revisión.

• Las tablas representativas guían la selección, pero la hoja de datos actual del fabricante es la autoridad final.

Ya sea que esté reemplazando un acoplamiento desgastado o especificando una nueva transmisión de grúa, Hebei Suju puede ayudarlo a confirmar cada dimensión antes de la producción. Solicite un presupuesto con sus requisitos o envíenos su dibujo para una revisión técnica gratuita de un acoplamiento NGCL personalizado.
