Acoplamiento para transportador: Selección, tipos y aplicaciones

En una cantera de piedra caliza en la provincia de Anhui, el turno de noche notó un golpe rítmico en el transportador terrestre cada vez que la tasa de alimentación aumentaba bruscamente. La corriente del motor era estable y la cinta parecía intacta. El culpable era un acoplamiento para servicio de transportador que había sido dimensionado para el par promedio, pero no para el impacto de los arranques con carga. En menos de seis semanas, el acoplamiento tuvo que ser reemplazado, y la parada no planificada costó dos días de producción a la planta.

Los sistemas de transporte se evalúan por la velocidad de la cinta y la tonelaje por hora. El acoplamiento entre el motor y la caja de engranajes, o la caja de engranajes y la polea motriz, rara vez es el titular. Sin embargo, absorbe los arranques, paradas, sobrecargas y desalineaciones que de otro modo dañarían los motores, las cajas de engranajes y los cojinetes.

Esta guía explica cómo funciona un acoplamiento para transmisiones de transportadores, qué tipos son adecuados para diferentes diseños de transportadores y cómo dimensionarlo correctamente. Para una visión más amplia de los métodos de selección, consulte nuestra guía de selección de acoplamientos. Al final, sabrá qué verificar antes de pedir su próximo acoplamiento de transportador.

En Hebei Suju, fabricamos acoplamientos industriales para la minería, la industria del cemento, los puertos, la agricultura y las plantas de empaque en todo el mundo. Nuestra gama incluye acoplamientos flexibles, acoplamientos de engranaje de tambor y ejes cardán para transmisiones de transportadores y manejo de materiales a granel.

Si necesita una pieza estándar del catálogo o un diseño personalizado, puede solicitar un presupuesto aquí.

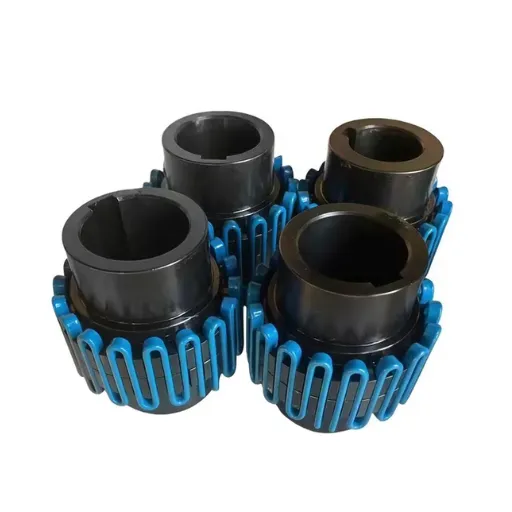

¿Qué es un acoplamiento para transportador?

Un acoplamiento para servicio de transportador conecta el eje del motor a la entrada de la caja de engranajes, o la salida de la caja de engranajes al eje de la polea del cabezal del transportador, para que el par de torsión pueda pasar sin problemas a través de la transmisión. Un acoplamiento de transportador también permite pequeñas desalineaciones y movimientos. Absorbe los shocks torsionales al arrancar las bandas cargadas y compensa la expansión térmica y la deflexión del marco.

Los transportadores funcionan durante largos períodos a velocidades fijas, pero sus ciclos de arranque y carga son rigurosos. El acoplamiento debe transmitir un par de torsión constante sin introducir desequilibrio. También debe tolerar la desalineación que proviene del asentamiento de la fundación, la tensión de la banda y los tolerancias de montaje.

Cuando se especifica correctamente un acoplamiento para sistemas de transporte, la vida útil de los rodamientos mejora y las paradas de emergencia disminuyen. Cuando está mal, los primeros síntomas suelen ser vibración, calor en los rodamientos o fallas en los elementos de elastómero.

¿Por qué importa el acoplamiento adecuado para las transmisiones de los transportadores?

Los motores y reductores de los transportadores están diseñados para cargas previsibles. Un acoplamiento que transmita demasiado choque o fuerce a los ejes a desalinearse acortará la vida útil de ambas máquinas.

El acoplamiento adecuado para el servicio de transporte hace tres cosas. Transmite el par de torsión de manera eficiente. Absorbe o aísla las vibraciones torsionales durante el arranque y la carga. Y permite los pequeños movimientos de los ejes que se producen durante la expansión térmica, la flexión del marco y el frenado de emergencia.

En muchas instalaciones de transportadores, la tensión de la cinta es el enemigo oculto. Una cinta apretada tira ligeramente del eje de la polea motriz fuera de línea. Sin un acoplamiento flexible, esa carga llega a los rodamientos del reductor y del motor. Un acoplamiento con capacidad de desalineación adecuada evita esa transferencia.

Tipos de acoplamientos para conveyores

No todos los acoplamientos son adecuados para un transportador. A continuación se presentan los principales tipos que se utilizan al seleccionar un acoplamiento para el servicio de un transportador. Para una comparación más amplia, consulte nuestra guía completa sobre los tipos de acoplamientos flexibles.

Acoplamientos flexibles para conveyores

Un acoplamiento flexible para transmisiones de transportadores utiliza un elemento elástico o una articulación móvil para absorber impactos y compensar desalineaciones. Estos son la opción más común para transportadores de cinta, elevadores de cubetas y transportadores helicoidales en servicios de mediana carga.

Los acoplamientos flexibles incluyen diseños de mordazas, neumáticos, pasadores/buchas y discos. Protegen los motores y las cajas de cambios reduciendo la transmisión de vibraciones. También toleran pequeñas desalineaciones angulares y radiales. Para la mayoría de las aplicaciones generales de transportadores, un acoplamiento flexible es el punto de partida adecuado.

Hebei Suju suministra acoplamientos flexibles en una variedad de tamaños y opciones de elastómeros para transmisiones de transportadores, ventiladores y bombas.

Acoplamientos de mordazas y araña

Los acoplamientos de mordazas utilizan dos cubos con mordazas entrelazadas y un inserto de elastómero llamado araña. Son simples, de bajo costo y fáciles de instalar. Funcionan bien en motores de transportadores de pequeño a mediano tamaño donde el par es moderado y la desalineación es pequeña.

El elemento araña absorbe vibraciones y permite un rápido reemplazo. Sin embargo, los acoplamientos de mandíbula tienen un torque y una capacidad de desalineación limitados. No son la mejor opción para conveyores largos o cargas de choque pesadas.

Acoplamientos de neumático

Los acoplamientos de neumático utilizan un elemento de neumático de goma entre dos bujes. Ofrecen una excelente absorción de choques y tolerancia a grandes desalineaciones. Un acoplamiento de transmisión de conveyor de neumático es una buena opción para trituradoras, alimentadores alternativos y conveyores con arranques frecuentes.

La compensación es el tamaño. Los acoplamientos de neumático son más voluminosos que los acoplamientos de mandíbula y tienen limitaciones de velocidad. El reemplazo del elemento de neumático es sencillo, pero el acoplamiento necesita un espacio radial para cambiar el elemento.

Acoplamientos de pasador y buje

Los acoplamientos de pasador utilizan bujes de goma montados en pasadores para transmitir torque. Son robustos y toleran choques y desalineaciones moderadas. Los acoplamientos de pasador y buje son comunes en transmisiones de conveyor y compresores de mediana potencia donde la carga varía.

Requieren una inspección periódica de los bujes, pero el reemplazo es sencillo. Su costo y rendimiento se sitúan entre los acoplamientos de mandíbula simples y los acoplamientos de engranaje más pesados.

Acoplamientos de engranaje para transportadores

Los acoplamientos de engranaje se adaptan a grandes transmisiones de transportadores de alto par, como transportadores terrestres largos, elevadores de cubos pesados y transportadores mineros. Toleran desalineaciones angulares, radiales y axiales y pueden manejar un par muy alto.

La compensación es la lubricación y el mantenimiento. Un acoplamiento de engranaje para servicio de transportador necesita una lubricación correcta y una inspección periódica. Para transportadores críticos de alta potencia, la fiabilidad de un acoplamiento de engranaje bien mantenido puede superar la carga de mantenimiento.

Acoplamientos de engranaje de tambor para transportadores pesados

Un acoplamiento de engranaje de tambor para servicio de transportador es una forma especializada de acoplamiento de engranaje con alta capacidad de par y un diseño compacto. Los acoplamientos de engranaje de tambor se utilizan a menudo entre motores, cajas de cambios y tambores en transmisiones de transportadores pesados. Para ver las especificaciones, consulte nuestro artículo sobre las especificaciones del acoplamiento de engranaje de tambor GIICL; para obtener orientación de selección de servicio pesado, consulte cómo seleccionar un acoplamiento de engranaje para maquinaria pesada.

Hebei Suju fabrica acoplamientos de engranaje de tambor para transportadores mineros, de cemento y portuarios que necesitan una transmisión de par confiable bajo choques y desalineaciones.

Acoplamientos de cadena de rodillos

Los acoplamientos de cadena de rodillos utilizan una cadena de rodillos industrial doble envuelta alrededor de dos cubos de tipo piñón. Toleran desalineaciones moderadas y golpes y son fáciles de mantener. Los diseños de acoplamientos de cadena de rodillos son comunes en conveyores agrícolas, manejo de paquetes y transmisiones de manejo de materiales en volumen más ligeras.

La cadena necesita lubricación y verificaciones periódicas de tensión. En ambientes polvorientos, una cubierta sellada ayuda a mantener el material abrasivo fuera de la cadena.

Tipos de acoplamientos para conveyores a primera vista

Tabla 1: Tipos de acoplamientos para conducciones de transportadores comparados por capacidad de torque, tolerancia a desalineación y mantenimiento.

Esta tabla proporciona un punto de partida. Su elección final depende de la longitud del transportador, la carga, la velocidad, el ciclo de trabajo y el entorno.

¿Cómo seleccionar un acoplamiento para transmisiones de transportadores?

Elegir el acoplamiento adecuado para el servicio del transportador significa analizar todo el sistema de transmisión. Nuestra guía de selección de acoplamientos describe el proceso completo. Estos cinco factores son especialmente importantes cuando dimensiona un acoplamiento de transmisión de transportador o un acoplamiento para sistemas de transportadores.

1. Par nominal y factor de servicio

Calcule el par nominal a partir de la potencia y la velocidad del motor. Luego, aplique un factor de servicio para el servicio del transportador. Los transportadores de funcionamiento constante suelen utilizar un factor de servicio de 1,25 a 1,75. Los transportadores con arranques frecuentes, altos golpes o servicio de reversión pueden necesitar de 1,75 a 2,5.

Por ejemplo, un motor de 110 kW que funciona a 1.000 RPM produce aproximadamente 1.050 N·m de par nominal. Con un factor de servicio de 2,0, el acoplamiento debe estar calificado para al menos 2.100 N·m.

2. Velocidad de funcionamiento y equilibrio

Los motores de cinta transportadora a menudo funcionan a 720, 960 o 1.450 RPM. Las cintas transportadoras de paquetes de alta velocidad pueden funcionar por encima de 1.500 RPM. A velocidades más altas, el equilibrio del acoplamiento se vuelve más importante. Un acoplamiento desequilibrado causa vibración, que daña los rodamientos y crea ruido.

Para velocidades por encima de 1.500 RPM, especifique el equilibrio dinámico al grado ISO adecuado. En Hebei Suju, podemos suministrar acoplamientos equilibrados dinámicamente cuando la aplicación lo requiera.

3. Desalineación del eje

Mida o estime la desalineación angular, radial y axial en su instalación. La tensión de la correa, el asentamiento de la base y la expansión térmica contribuyen a esto. Elija un acoplamiento de eje de cinta transportadora cuyos valores permitidos excedan las condiciones reales.

Si el motor y la caja de engranajes están acoplados directamente, un acoplamiento de tipo espaciador puede facilitar el mantenimiento. Permite quitar la caja de engranajes sin mover el motor. Para obtener orientación sobre la alineación, consulte nuestro artículo sobre la medición de la desalineación del eje.

4. Entorno de funcionamiento

Las cintas transportadoras manejan polvo, humedad, productos químicos y temperaturas extremas. El entorno del acoplamiento puede incluir polvo abrasivo, vapores corrosivos, agua de limpieza o exposición al exterior. Estas condiciones afectan la selección del material y el sello.

Para entornos al aire libre o polvorientos, elija materiales resistentes a la corrosión y un sellado adecuado. En plantas de alimentos o empaque, verifique la compatibilidad del material con los agentes de limpieza. Las altas temperaturas reducen la vida útil del elastómero y pueden requerir acoples de disco metálico o de engranajes.

5. Acceso a la instalación y mantenimiento

Algunos pasillos de transportadores y torres de transferencia tienen espacio limitado. Un acople que permita reemplazar elementos sin mover el motor o la caja de cambios ahorra horas durante el mantenimiento. Considere el diámetro total, el espacio axial requerido y si se necesita un espaciador.

Resumen de los factores de selección

Aplicaciones comunes de acoplamientos de transportadores

Las siguientes aplicaciones muestran dónde un acoplamiento para servicio de transportador debe manejar condiciones operativas específicas.

Tabla 2: Aplicaciones comunes de acoplamientos de transportadores y factores clave de selección.

Los acoplamientos para la minería y el cemento deben soportar cargas de choque causadas por arranques con carga y el impacto de materiales. Un acoplamiento fiable para el servicio de transporte en una mina generalmente combina una alta capacidad de par con tolerancia a desalineaciones severas.

Las plantas de cemento y áridos operan en ambientes con polvo abrasivo. Los acoplamientos deben tolerar variaciones de carga y resistir la contaminación. El sellado y la lubricación son críticos.

El equipo portuario funciona al aire libre con protección limitada. Los acoplamientos de disco flexible o de engranaje son comunes porque soportan la exposición ambiental y permiten la inspección remota.

Los transportadores agrícolas a menudo funcionan estacionalmente y pueden permanecer inactivos durante meses. Los acoplamientos de cadena de rodillos y de neumático son populares porque son fáciles de inspeccionar y mantener en el campo.

Los transportadores de embalaje y logística funcionan en silencio durante muchas horas. Los acoplamientos de mordaza flexible o de pasador/buje son comunes porque aíslan las vibraciones y previenen la transmisión de ruido.

Materiales y fabricación

El rendimiento de un acoplamiento para el servicio de transporte depende de la calidad del material y la precisión del mecanizado. En Hebei Suju, los bujes de los acoplamientos se fabrican típicamente de acero o hierro fundido según el tipo y el tamaño. Los elementos flexibles utilizan elastómeros o compuestos de caucho seleccionados adecuados para la temperatura de aplicación y la exposición a sustancias químicas.

Los principales pasos de fabricación incluyen:

1. Selección de materiales: Emparejar el material del neumático y el elastómero con el servicio.

2. Tornería: Obtener orificios, ranuras para clavijas y perfiles de neumático precisos.

3. Tratamiento térmico: Endurecer las superficies de desgaste donde sea necesario.

4. Equilibrio: Equilibrio dinámico para aplicaciones de alta velocidad.

5. Inspección: Comprobaciones dimensionales, ensayos de dureza e inspección visual.

6. Conservación: Protección contra la corrosión y embalaje para el envío.

Nuestro control de calidad de todo el proceso garantiza que cada paso esté documentado y sea reproducible. Podemos proporcionar informes de inspección y certificados de materiales a petición.

Errores comunes en la selección de acoplamientos para transportadores

Incluso los ingenieros experimentados pueden cometer errores en la selección. Evite estos errores comunes cuando elija un acoplamiento para el servicio del transportador:

• Dimensionar el acoplamiento de manera insuficiente: Utilizar el par nominal sin un factor de servicio conduce a la fatiga y a una falla temprana.

• Ignorar la tensión de la correa: Asumir un alineamiento perfecto causa carga en los cojinetes y desgaste de las juntas.

• Elastómero incorrecto: Utilizar un elemento de goma que se degrade en el polvo ambiental, aceite o rango de temperatura.

• Desatender el equilibrio: Hacer funcionar un acoplamiento desequilibrado a alta velocidad causa vibración.

• Mala instalación: Un apriete incorrecto de los pernos o un ajuste incorrecto del buje causa aflojamiento y desviación.

Si está reemplazando un acoplamiento de transportador fallido, investigue por qué falló. La causa raíz puede ser desalineamiento, sobrecarga, ataque químico o contaminación. El reemplazo debe abordarlo.

Consejos de alineamiento e instalación del transportador

Una instalación adecuada prolonga la vida útil del acoplamiento y de los cojinetes. Siga estas pautas para un acoplamiento confiable para transmisiones de transportadores:

1. Alinee los ejes dentro de los límites nominales del acoplamiento. Incluso los acoplamientos flexibles se desgastan más rápido cuando se operan cerca de su límite.

2. Verifique la tensión de la correa antes del alineamiento final. Asegúrese de que el marco del transportador y las poleas se sienten naturalmente bajo la carga normal de la correa. Un buen alineamiento del transportador comienza con la eliminación de las fuerzas externas sobre los ejes.

3. Utilice el elemento correcto. Haga coincidir el material de la araña, el arbusto, el neumático o el disco con la temperatura y el entorno químico.

4. Ajuste los pernos al par especificado. Un par desigual causa desviación del buje y vibración.

5. Monitoree la vibración y la temperatura. Lecturas inusuales pueden indicar desalineación, desgaste del elemento o problemas de rodamientos.

Para transmisiones de cinta transportadora críticas, programe la inspección del acoplamiento durante el mantenimiento planeado. La detección temprana del desgaste previene fallas inesperadas y costosos tiempos de inactividad.

Cuándo elegir un acoplamiento personalizado para aplicaciones de cinta transportadora

Los acoplamientos de catálogo se adaptan a muchas aplicaciones de cinta transportadora, pero algunas situaciones requieren un diseño de acoplamiento de cinta transportadora personalizado. En Hebei Suju, nuestros servicios de fabricación de acoplamientos personalizados cubren tamaños no estándar, materiales y requisitos de rendimiento. Considere un acoplamiento personalizado cuando:

• Los orificios de los ejes son de tamaños no estándar.

• El espacio entre los ejes requiere una longitud de espaciador especial.

• El par o la velocidad se sale de los rangos estándar del catálogo.

• El acoplamiento debe coincidir con una pieza heredada que ya no está disponible del fabricante original.

• El entorno requiere materiales, sellos o recubrimientos especiales.

Si alguna de estas aplicaciones se cumple, un acoplamiento personalizado es la opción correcta. En Hebei Suju, nos especializamos en acoplamientos personalizados desde el dibujo hasta la entrega. Envíenos su dibujo o una muestra desgastada, y nuestros ingenieros revisarán la fabricabilidad y le proporcionarán una cotización.

Miniescenarios: Elección de acoplamientos para transportadores en plantas reales

El elevador de cubos de una planta de cemento. Una planta de cemento en Vietnam reemplazaba el insert de elastómero en un acoplamiento de elevador de cubos cada tres meses. El mantenimiento asumía que los insert eran de baja calidad. La inspección mostró que la expansión térmica de la carcasa del elevador estaba empujando el eje de la caja de engranajes 0,6 mm fuera de la línea central del motor, más allá del límite radial del acoplamiento.

Después de volver a alinear la transmisión y cambiar a un acoplamiento de neumático más tolerante, los intervalos de reemplazo se extendieron a dos años. La verdadera solución no fue un mejor insert; fue solucionar el desalineamiento.

La carga de choque del cargador de buques en el puerto. Un terminal de sólidos en granel en el Medio Oriente instaló un acoplamiento de mordaza estándar en la transmisión de un cargador de buques que se ponía en marcha a plena carga. El acoplamiento falló en menos de cuatro meses. El par de torsión de choque durante el arranque era tres veces el par de torsión en funcionamiento.

Cambiar a un acoplamiento de engranajes dimensionado con un factor de servicio de 2,5 resolvió el problema. El acoplamiento de reemplazo funcionó durante cuatro años antes de la inspección programada.

El problema del tiempo de inactividad del transportador de granos. Un ascensor de granos en Brasil utilizó un acoplamiento de cadena de rodillos en un transportador helicoidal. Durante la temporada de cosecha, la cadena se alargó y el acoplamiento se deslizó. El equipo de mantenimiento no tenía cadenas de repuesto en stock.

Después de cambiar a un acoplamiento de pasador/buje con bujes de repuesto guardados en el lugar, el ascensor redujo el tiempo de inactividad relacionado con el acoplamiento en un 80%. La lección fue adaptar el plan de mantenimiento del acoplamiento a la intensidad de operación estacional.

Normas de acoplamiento para transportadores

Un acoplamiento para servicio de transportador se selecciona o inspecciona a menudo en función de normas internacionales. Referencias comunes incluyen las normas ISO de gestión de la calidad y las directrices de la AGMA para las clasificaciones y los factores de servicio de los acoplamientos de engranajes. La Asociación de Fabricantes de Equipamiento para Transportadores también publica normas para el diseño y los componentes de los transportadores de sólidos en granel.

En Hebei Suju, nuestro sistema de calidad está certificado según las normas ISO 9001, ISO 14001 e ISO 45001. Podemos equilibrar los acoplamientos según las normas ISO y proporcionar certificados de material, informes de inspección y registros dimensionales a pedido.

Lista de comprobación para la selección de acoplamientos rápidos en transportadores

Utilice esta lista de comprobación al especificar un acoplamiento para el servicio de un transportador:

• Confirme la potencia del motor, la velocidad y el par nominal.

• Aplique el factor de servicio correcto para el tipo y el servicio del transportador.

• Mida el desalineamiento angular, radial y axial.

• Compruebe la tensión de la correa y la deflexión del marco bajo carga.

• Compruebe la velocidad de funcionamiento máxima y los requisitos de equilibrio.

• Evalúe la temperatura, el polvo, la humedad y la exposición a sustancias químicas.

• Verifique los diámetros de los agujeros, los tamaños de las ranuras de las clavijas y la longitud del espaciador.

• Elija un material para el elemento compatible con el entorno.

• Planifique los intervalos de inspección y reemplazo del elemento.

Seguir esta lista de comprobación le ayudará a especificar el acoplamiento adecuado para el servicio de la cinta transportadora y evitar rehacer el trabajo.

Preguntas Frecuentes

¿Cuál es el mejor acoplamiento para una cinta transportadora?

No existe un solo acoplamiento mejor para los sistemas de cinta transportadora. La elección correcta depende del tipo de cinta transportadora, el par, la velocidad, el desalineamiento y el entorno. Los acoplamientos flexibles, como los de tipo mandíbula, pasador/buje y neumático, son comunes para las cintas transportadoras generales. Los acoplamientos de engranaje son adecuados para las cintas transportadoras grandes de alto par.

¿Se puede utilizar un acoplamiento de engranaje para una cinta transportadora?

Sí. Los acoplamientos de engranaje se utilizan en las cintas transportadoras grandes de alto par, como las cintas transportadoras terrestres largas, las cintas transportadoras mineras y los elevadores de cubetas pesados. Requieren lubricación, pero manejan bien el alto par y el desalineamiento multidireccional.

¿Cómo dimensiono un acoplamiento para una cinta transportadora?

Calcule el par nominal a partir de la potencia y la velocidad del motor. Aplique un factor de servicio basado en el tipo y el servicio de la cinta transportadora. Luego, seleccione un acoplamiento cuyo par nominal sea igual o superior al valor ajustado. También verifique la velocidad, el desalineamiento y la capacidad del taladro.

¿Qué causa el fallo prematuro de un acoplamiento de transportador?

Las causas comunes incluyen el dimensionamiento insuficiente, el desalineamiento excesivo, la tensión de la cinta, el daño químico o por temperatura en el elemento, la mala lubricación en los acoplamientos de engranajes y la instalación incorrecta.

¿Con qué frecuencia se debe inspeccionar un acoplamiento de transportador?

Inspeccione los acoplamientos de los transportadores durante el mantenimiento programado, generalmente trimestralmente o de acuerdo con la recomendación del fabricante del transportador. Los transportadores de alto impacto o críticos pueden necesitar inspecciones más frecuentes. Verifique el elemento, los pernos, el alineamiento y los niveles de vibración.

Conclusión

Un acoplamiento para servicio de transportador es más que una conexión mecánica. Protege el motor, la caja de engranajes, los rodamientos y la cinta contra impactos, vibraciones, desalineamientos y variaciones de carga. Elegir el adecuado significa equilibrar el par, la velocidad, el desalineamiento, el entorno y el acceso al mantenimiento.

En Hebei Suju, ayudamos a ingenieros y compradores a seleccionar y fabricar acoplamientos para sistemas de transportadores mineros, de cemento, portuarios, agrícolas, de embalaje e industriales generales. Ya sea que necesite un acoplamiento flexible estándar o un diseño personalizado a partir de su dibujo, nuestro equipo puede guiarlo a través de la especificación de su acoplamiento para la aplicación de transportador.
