NGCL Drum Gear Coupling: Especificaciones y aplicaciones de rueda de freno

Un ingeniero de mantenimiento de grúas en una planta siderúrgica vietnamita estaba reemplazando el acoplamiento de un teléferico sobrecabezal de 50 toneladas. El acoplamiento original era un modelo estándar GIICL, y había servido bien a la transmisión durante años. Pero el freno estaba montado por separado en el eje del motor, ocupando espacio axial y complicando la alineación. Cuando el ingeniero cambió a un acoplamiento de engranaje de tambor NGCL con rueda de freno integral, el montaje se hizo más corto, la alineación mejoró y la respuesta del freno se sintió más directa.

Esta es la diferencia que puede marcar la serie de acoplamientos adecuada. El acoplamiento de engranaje de tambor NGCL está diseñado para aplicaciones en las que una rueda de freno debe integrarse en la transmisión. Ofrece la misma malla de engranaje de alto par y tolerante a desalineaciones que la serie GIICL, pero con un tambor de freno que simplifica los diseños de grúas, teléfericos y equipos de elevación. En resumen, es un acoplamiento de engranaje de tambor con integración de rueda de freno para un poder de frenado compacto y confiable.

En esta guía, aprenderá qué es un acoplamiento de engranaje de tambor NGCL, cómo se diferencia de la serie GIICL, qué especificaciones son importantes y dónde se utiliza. Ya sea que esté diseñando una nueva transmisión de elevación o reemplazando un acoplamiento desgastado, este artículo le ayudará a seleccionar el tamaño y la configuración adecuados de NGCL.

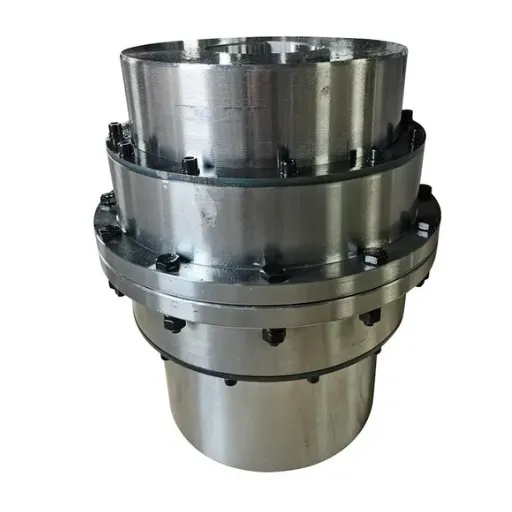

¿Qué es un acoplamiento de engranaje de tambor NGCL?

Un acoplamiento de engranaje de tambor NGCL es un acoplamiento de engranaje flexible de diente curvo con una rueda de freno incorporada. La "N" indica la configuración de la rueda de freno, la "G" representa engranaje, la "C" identifica la forma del engranaje de tambor y la "L" denota el tipo de estructura básica. Está diseñado para transmisiones que requieran tanto la transmisión de par como el frenado en un espacio reducido.

El acoplamiento consta de dos bujes con dientes de engranaje externos, una manga en forma de tambor con dientes internos coincidentes y una rueda de freno montada entre los bujes. Los dientes están coronados para permitir movimiento angular, radial y axial entre los ejes mientras se mantiene la distribución de carga en la cara del diente. La rueda de freno proporciona una superficie mecanizada para zapatas de freno o pinzas, lo que permite que el freno actúe directamente sobre el conjunto del acoplamiento.

Hebei Suju fabrica acoplamientos de engranaje de tambor NGCL para grúas, elevadores, cabrestantes y otro equipo de elevación donde se requiere frenado integrado. Como fabricante de acoplamientos de engranaje de tambor, forjamos bujes, mangas y ruedas de freno de acero al aleación, los sometemos a tratamiento térmico y los inspeccionamos para soportar el alto par y las cargas de frenado de servicios severos.

Serie de tamaños de acoplamiento de engranaje de tambor NGCL

La serie NGCL cubre un amplio rango de torque. Cada tamaño se identifica por un número, donde números más grandes indican mayor capacidad de torque, mayor diámetro de la rueda de freno y mayor capacidad de taladro. La selección comienza con los requisitos de torque y freno, luego se verifican los límites de velocidad y desalineación.

Rangos de especificaciones típicas de NGCL y tabla de tamaños

Tabla 1: Especificaciones representativas de acoplamientos de engranaje de tambor NGCL y tabla de tamaños NGCL por modelo.

Estos valores son representativos de las especificaciones estándar de los acoplamientos de engranaje de tambor NGCL. Siempre confirme las dimensiones exactas, las capacidades de par, el diámetro de la rueda de freno y la desalineación permitida con el catálogo o dibujo del fabricante para el tamaño específico que necesite. Para obtener una visión más amplia de los tamaños de los acoplamientos de engranaje de tambor en toda la serie, consulte nuestra guía de especificaciones de acoplamientos de engranaje de tambor.

Especificaciones del acoplamiento de engranaje de tambor NGCL Key

Al especificar un acoplamiento de engranaje de tambor NGCL, concéntrese en estos parámetros. La especificación completa de NGCL debe cubrir el par, la velocidad, la rueda de freno, el taladro, el desalineamiento, los materiales y la lubricación.

Par nominal y par máximo

La clasificación de par del acoplamiento de engranaje de tambor debe exceder el par de funcionamiento continuo de la aplicación. Para equipos de elevación, también considere el par máximo durante el arranque, la aceleración y el frenado de emergencia. Un factor de servicio de 1,75 a 3,0 es común para grúas y elevadores, dependiendo de la clase de servicio.

Diámetro y ancho de la rueda de freno

El diámetro de la rueda de freno determina el par de freno disponible para una fuerza de freno determinada. Los diámetros más grandes producen más par de freno pero aumentan la inercia y el tamaño general. Verifique que la rueda de freno seleccionada coincida con su pinza de freno o ensamblaje de zapatas de freno y que el par de freno nominal cumpla con los requisitos de detención de la transmisión.

Desalineamiento permitido

Los acoplamientos de engranajes de tambor NGCL admiten desalineaciones angulares, radiales y axiales. Los valores típicos son:

• Desalineación angular: 1.0° a 1.5° por engrane

• Desalineación radial: 0.3 a 1.0 mm dependiendo del tamaño

• Movimiento axial: 1.5 a 6.0 mm dependiendo del tamaño

Operar dentro de estos límites prolonga la vida de los dientes y reduce el mantenimiento.

Materiales y Tratamiento Térmico

Los acoplamientos de engranajes de tambor NGCL de calidad se fabrican típicamente a partir de acero aleado 42CrMo o acero aleado de cromo-molibdeno equivalente. Después de la mecanización a bruto, los dientes se endurecen por inducción o se cementan para alcanzar la dureza superficial y la resistencia al desgaste requeridas. La superficie de la rueda de freno también debe ser lo suficientemente dura para resistir los rayados causados por el contacto con el zapato de freno.

Los objetivos de dureza comunes oscilan entre 45 y 60 HRC en los dientes, y las superficies de las ruedas de freno suelen estar en el rango de 35 a 50 HRC dependiendo del material del freno y del servicio. Los certificados de material e informes de inspección de dureza deben estar disponibles a petición.

Lubricación y sellado

Los acoplamientos NGCL requieren lubricación con grasa o aceite. La especificación debe definir el tipo de lubricante, la cantidad de relleno y el intervalo de reposición. Se recomiendan diseños sellados en entornos polvorientos, húmedos o contaminados, como acerías, minas e instalaciones de grúas al aire libre.

Aplicaciones del acoplamiento de engranaje de tambor NGCL

La serie de acoplamientos de engranaje de tambor NGCL se elige cuando se presentan juntos alto par, movimiento del eje y freno integrado. Aquí están las aplicaciones más comunes del acoplamiento de engranaje de tambor NGCL para equipos de elevación.

Grúas y montacargas sobre pórticos

Las grúas sobre pórticos utilizan acoplamientos NGCL entre el motor, la caja de cambios y el tambor. La rueda de freno permite que el freno actúe sobre el acoplamiento, proporcionando par de detención y de sujeción sin un disco de freno separado en el eje del motor. Esto simplifica el mantenimiento y reduce el espacio axial. Esta es la aplicación clásica del acoplamiento de grúa y del acoplamiento de montacargas.

Para aplicaciones de grúas, Hebei Suju suministra acoplamientos con ruedas de freno adaptadas a los anchos y diámetros comunes de las zapatas de freno. Visite nuestra página de aplicaciones en acero y metalurgia para obtener más detalles sobre las soluciones de elevación pesada.

Grúas de puerto y astilleros

Las grúas de puerto experimentan ciclos de trabajo intensivos, corrosión por el aire salino y cargas de choque debido a las operaciones de las pinzas. Los acoplamientos de engranaje de tambor NGCL con recubrimientos resistentes a la corrosión y lubricación sellada se especifican a menudo para estos entornos. El diseño del acoplamiento con rueda de freno protege la superficie de freno dentro del ensamblaje del accionamiento.

Guindastes para minería y construcción

Los guindastes de minería y construcción utilizan acoplamientos NGCL para controlar la bajada y el mantenimiento de cargas. La rueda de freno integrada proporciona un detenimiento confiable, mientras que el acoplamiento de engranaje compensa el desalineamiento causado por la flexión de la estructura móvil.

Carros de transferencia y accionamientos de elevación en acerías

En las acerías, los carros de transferencia, las grúas de calderas y las grúas de carga utilizan acoplamientos NGCL tanto para el control del movimiento como para el frenado. La lubricación sellada protege los dientes del engranaje de las escamas de hierro y del agua de enfriamiento.

Industria química y de procesos

Los grandes accionamientos de elevación, los montacargas de agitadores y las grúas de procesos en las plantas químicas utilizan acoplamientos NGCL debido a su diseño compacto y su fiabilidad. La compatibilidad de materiales y el sellado contra los fluidos de proceso son críticos.

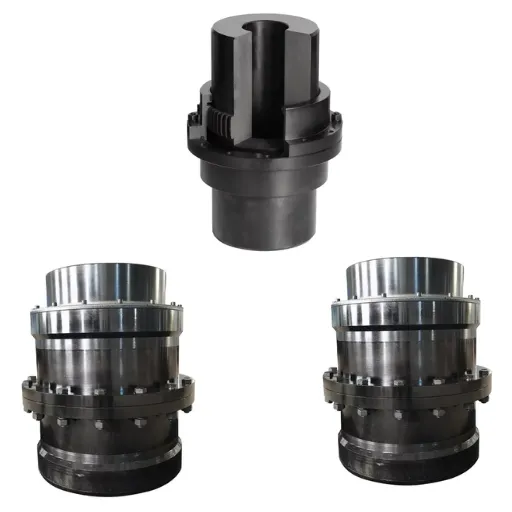

NGCL vs GIICL Drum Gear Coupling

Las series NGCL y GIICL comparten el mismo diseño de engranaje de tambor de diente curvo, pero sirven para diferentes necesidades de aplicación. Para una vista detallada de la serie GIICL, consulte nuestra guía de acoplamiento de engranaje de tambor GIICL.

Elija GIICL cuando la aplicación requiera la máxima capacidad de torque y no tenga un freno integrado. Elija NGCL cuando la transmisión requiera una rueda de freno y el torque esté dentro del rango de NGCL. Ambos son acoplamientos de engranaje confiables para opciones de equipos de elevación cuando se especifican correctamente.

¿Cómo seleccionar el tamaño correcto del acoplamiento NGCL?

La selección del tamaño correcto del acoplamiento de engranaje de tambor NGCL requiere un enfoque sistemático. Comience por confirmar los requisitos de torque, velocidad, freno y diámetro del agujero para el acoplamiento de engranaje de tambor NGCL que necesita. Luego siga estos pasos:

1. Calcule el torque nominal a partir de la potencia y la velocidad del motor.

2. Aplique el factor de servicio según la clase de servicio de la grúa o el ascensor.

3. Confirme el diámetro de la rueda de freno y los requisitos de torque de frenado.

4. Confirme el diámetro del agujero y los requisitos de la ranura de la clave para ambos ejes.

5. Estimar el desalineamiento del eje a partir de las tolerancias de instalación y el movimiento térmico.

6. Verificar la velocidad máxima con respecto a la clasificación del acoplamiento.

7. Especificar el sellado y la lubricación para el entorno de funcionamiento.

8. Solicitar un dibujo al proveedor para confirmar las dimensiones generales.

Si necesita ayuda para emparejar un acoplamiento de engranaje de tambor NGCL con su transmisión, consulte nuestra guía de selección de acoplamientos.

Errores comunes en la selección de acoplamientos NGCL

Incluso un acoplamiento de engranaje de tambor NGCL estándar puede fallar si está subespecificado o mal fabricado. Evite estos errores comunes:

• Elegir solo por precio: los acoplamientos de bajo costo pueden utilizar materiales inferiores o omitir el tratamiento térmico.

• Ignorar el desgaste de la rueda de freno: la superficie de freno debe inspeccionarse y volver a mecanizarse o reemplazarse cuando esté desgastada.

• Subestimar el desalineamiento: la deflexión de la grúa y el asentamiento de la estructura crean un movimiento real.

• Ajuste incorrecto del agujero: un agujero holgado causa rozamiento; una interferencia excesiva puede hacer que se agriete el buje.

• Descuido de la lubricación: lubricante contaminado o insuficiente acorta la vida de los dientes.

• Ordenar solo por número de modelo: el mismo tamaño NGCL se puede fabricar con diferentes niveles de calidad.

Si está reemplazando un acoplamiento fallido, no asuma que el original estaba correctamente especificado. Investigue la causa raíz y actualice la especificación.

Diferencias de calidad en los acoplamientos de engranaje de tambor NGCL

No todos los acoplamientos etiquetados como NGCL se comportan de la misma manera. Las diferencias de calidad aparecen en el material, el mecanizado, el tratamiento térmico y la inspección. Los compradores deben preguntar al fabricante de acoplamientos de engranaje de tambor sobre:

• Calidad del material: ¿es acero al molibdeno y cromo 42CrMo o equivalente?

• Calidad del forjado: ¿está el buje y la rueda de freno forjados o fundidos con material de menor calidad?

• Dureza de los dientes: ¿cuál es la dureza superficial y la profundidad de endurecimiento?

• Dureza de la rueda de freno: ¿es la superficie de freno lo suficientemente dura para resistir los rayaduras?

• Precisión de mecanizado: ¿están el alojamiento, la chaveta, el balanceo de la rueda de freno y los perfiles de los dientes dentro de las tolerancias?

• Informes de inspección: ¿están disponibles los certificados de materiales y los informes de dureza?

En Hebei Suju, nuestro proceso de control de calidad abarca la inspección de materiales entrantes, los controles de mecanizado en proceso, la verificación del tratamiento térmico y la inspección dimensional final. Nuestras certificaciones ISO 9001, ISO 14001 e ISO 45001 respaldan estándares de producción constantes.

Cuándo considerar un acoplamiento NGCL personalizado

Los tamaños estándar de NGCL cubren muchas aplicaciones, pero algunas situaciones requieren personalización. Considere un acoplamiento de engranaje de tambor NGCL personalizado cuando:

• Los diámetros de los ejes están fuera de los rangos de alojamiento estándar.

• El diámetro o el ancho de la rueda de freno son no estándar.

• La longitud del espaciador o las dimensiones generales son no estándar.

• El par de torsión o la velocidad superan las clasificaciones del catálogo.

• El acoplamiento debe reemplazar una pieza heredada que ya no se fabrica.

• El entorno requiere materiales, sellos o recubrimientos especiales.

Hebei Suju ofrece la fabricación personalizada de acoplamientos a partir de dibujos de clientes o muestras desgastadas. Lea sobre nuestro proceso de fabricación de acoplamientos personalizados desde la revisión de dibujos hasta la entrega.

Consejos de instalación y mantenimiento para los acoplamientos NGCL

Una correcta instalación y mantenimiento prolongan significativamente la vida útil de un acoplamiento de engranaje de tambor NGCL. Siga estas pautas:

1. Alinee los ejes dentro de los límites de rendimiento del acoplamiento. Aunque los acoplamientos NGCL toleran el desalineamiento, operar cerca del límite aumenta el desgaste. Obtenga más información sobre la medición del desalineamiento de ejes antes de la instalación.

2. Verifique el balanceo de la rueda de freno. Un balanceo excesivo provoca un frenado irregular, vibración y desgaste prematuro de las pastillas de freno.

3. Utilice el lubricante correcto. Siga la recomendación del fabricante para el tipo de grasa y el intervalo de reposición.

4. Ajuste los tornillos al torque especificado. Un torque irregular de los tornillos causa balanceo del buje y vibración.

5. Inspeccione regularmente los sellos y el revestimiento de los frenos. Reemplace los sellos dañados antes de que la contaminación entre en la malla de engranajes.

6. Monitoree la superficie de la rueda de freno. Remachine o reemplace la rueda de freno cuando aparezcan ralladuras, grietas o desgaste excesivo.

Lista de comprobación de selección de acoplamiento de engranaje de tambor NGCL

Utilice esta lista de comprobación de acoplamiento de engranaje de tambor NGCL para asegurarse de que ha cubierto los aspectos esenciales antes de realizar el pedido:

•  Potencia y velocidad del motor confirmadas

•  Torque nominal y máximo calculados

•  Factor de servicio seleccionado para la clase de servicio de la grúa/levantador

•  Diámetro y ancho de la rueda de freno coincidentes con el conjunto de freno

•  Torque de frenado requerido verificado

•  Diametros de los orificios del eje y ranuras de las llaves medidas

•  Desalineación angular, radial y axial esperada estimada

•  Velocidad de funcionamiento máxima dentro de la clasificación del acoplamiento

•  Sellado ambiental y lubricación especificados

•  Materiales, dureza y requisitos de inspección definidos

•  Dimensiones generales confirmadas en relación con la disposición de la máquina

Si puede responder a cada punto de esta lista, está listo para solicitar un presupuesto o enviar un dibujo para su revisión.

Preguntas frecuentes

¿Qué significa NGCL en los acoplamientos de engranaje de tambor?

NGCL significa una serie de acoplamientos de engranaje de tambor con una rueda de freno integral. La "N" indica la rueda de freno, la "G" es engranaje, la "C" es la forma de engranaje de tambor y la "L" es el tipo de estructura básica.

¿Cuál es la diferencia entre los acoplamientos NGCL y GIICL?

Los acoplamientos de engranaje de tambor NGCL incluyen una rueda de freno; los acoplamientos GIICL no. El NGCL se utiliza típicamente para grúas, elevadores y cabrestantes donde el frenado integrado ahorra espacio. El GIICL maneja un mayor par y se utiliza para transmisiones de maquinaria pesada general.

¿Se puede reemplazar la rueda de freno en un acoplamiento NGCL?

En algunos diseños, la rueda de freno es una parte integral de la manga y no se puede reemplazar por separado. En otros diseños, puede ser un anillo separado atornillado al buje o a la manga. Confirme el diseño con su proveedor antes de realizar el pedido.

¿Qué normas se aplican a los acoplamientos de engranajes de tambor NGCL?

Los acoplamientos NGCL a menudo se fabrican de acuerdo con las normas industriales chinas, como la JB/T, así como con las normas internacionales de la ISO, la AGMA y la DIN. Siempre confirme con su proveedor qué norma se aplica.

¿Cómo sé qué diámetro de rueda de freno necesito?

El diámetro de rueda de freno necesario depende del par de frenado, la fuerza del zapato de freno y el espacio disponible. Su fabricante de frenos o el diseñador de la grúa puede proporcionar el diámetro necesario; luego, el proveedor del acoplamiento confirma si un tamaño estándar NGCL coincide.

Conclusión

El acoplamiento de engranajes de tambor NGCL es la elección adecuada cuando una transmisión necesita una alta transmisión de par, tolerancia a desalineaciones y una rueda de freno integrada en un montaje compacto. Se utiliza ampliamente en grúas sobrecabeza, elevadores, cabrestantes y transmisiones de elevación donde importan el espacio, la alineación y la respuesta de frenado.

Seleccionar el tamaño adecuado de NGCL requiere prestar atención al par, los requisitos de freno, el ajuste del taladro, la desalineación, la velocidad y el entorno. Los compradores que verifican el material, el tratamiento térmico y los estándares de inspección reciben una vida útil de servicio más confiable y un rendimiento de frenado más seguro.

En Hebei Suju, fabricamos acoplamientos de engranaje de tambor NGCL para aplicaciones de grúas, elevadores y levantamiento de cargas pesadas. Como fabricante de acoplamientos de engranaje de tambor con experiencia, forjamos nuestros acoplamientos de acero al aleación, los sometemos a tratamiento térmico y los inspeccionamos para satisfacer las demandas de servicios industriales severos.
