Jaw Coupling: Una guía práctica para bombas, motores y maquinaria

Un equipo de mantenimiento en una planta de tratamiento de agua reemplazó un acoplamiento de mordaza desgastado con una dureza incorrecta del elemento central (spider). En menos de tres semanas, el nuevo insert se estaba desintegrando y el motor de la bomba se estaba calentando. El problema no era el diseño del acoplamiento. Era una incompatibilidad entre el material del elemento central y las condiciones de funcionamiento.

Esta guía explica cómo seleccionar, instalar y mantener un acoplamiento de mordaza para transmisiones industriales. Aprenderá cómo el insert del elemento central absorbe las vibraciones, qué material del elemento central es adecuado para diferentes entornos y cómo evitar los errores que acortan la vida útil del acoplamiento. Ya sea que esté manteniendo un conjunto de motor de bomba o especificando acoplamientos para nuevas máquinas, este artículo le ayudará a tomar una decisión confiable.

En Hebei Suju, suministramos acoplamientos de mordaza con elementos centrales de poliuretano, caucho y Hytrel para bombas, compresores, transportadores y maquinaria general. Nuestro equipo también puede producir acoplamientos de mordaza personalizados a partir de sus dibujos o muestras.

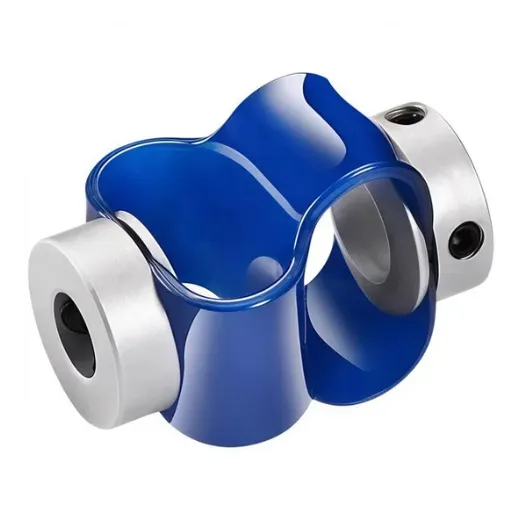

¿Qué es un acoplamiento de mordaza?

Un acoplamiento de mandíbula es un acoplamiento flexible de eje que utiliza dos cubos con mandíbulas entrelazadas y un inserto elastómero reemplazable llamado araña. La araña se sitúa entre las mandíbulas y transmite el par mientras absorbe vibraciones, amortigua impactos y tolera pequeñas desalineaciones.

Los acoplamientos de mandíbula son populares porque son simples, compactos y económicos. No requieren lubricación, y la araña se puede reemplazar sin quitar los cubos de los ejes. Esto los hace ideales para conjuntos de bomba - motor, ventiladores, compresores, transportadores y muchas otras transmisiones industriales generales.

El acoplamiento de mandíbula es uno de los tipos de acoplamientos flexibles más comunes. Maneja menos par y desalineación que los acoplamientos de engranaje, pero cuesta menos y necesita menos mantenimiento. Para muchas aplicaciones de servicio medio, es el equilibrio adecuado entre rendimiento y precio.

Cómo funcionan los acoplamientos de mandíbula

El par entra en el cubo motriz y empuja contra las patas de la araña. La araña transmite el par al cubo conducido a través de las patas opuestas. Debido a que la araña es elástica, se comprime ligeramente bajo carga y absorbe las vibraciones entre las dos máquinas.

Las mordazas no se tocan directamente entre sí en condiciones normales de funcionamiento. La cruceta llena el espacio y transmite todo el par. Si la cruceta se desgasta o falla, las mordazas pueden comenzar a hacer contacto metal contra metal. Esto crea ruido y puede dañar los bujes si no se repara el acoplamiento.

Los acoplamientos de mordaza toleran pequeñas cantidades de desalineación angular, paralela y axial. Sin embargo, una desalineación excesiva aumenta la tensión en la cruceta y reduce su vida útil. Una correcta alineación durante la instalación es una de las formas más fáciles de prolongar la vida útil.

Consejo profesional: Siempre alinee los ejes dentro de los límites recomendados por el fabricante. Aunque los acoplamientos de mordaza toleran la desalineación, operar cerca del límite hace que la cruceta se sobrecaliente y se desgaste más rápido.

Tipos de acoplamientos de mordaza y materiales de la cruceta

Los acoplamientos de mordaza comparten el mismo diseño básico, pero el material de la cruceta y el estilo del buje crean diferencias importantes. Seleccionar la combinación correcta es la clave para un rendimiento confiable.

Acoplamiento de mordaza estándar

Un acoplamiento de mordaza estándar utiliza cubos de aluminio o hierro fundido con un elemento central de poliuretano o goma. Es la configuración más común para bombas, ventiladores y maquinaria general. Los acoplamientos estándar son económicos y están ampliamente disponibles en tamaños estándar de stock.

Acoplamiento de mordaza curva

Los acoplamientos de mordaza curva tienen perfiles de mordaza curvos que proporcionan más área de contacto con el elemento central. Esto aumenta la capacidad de torsión y mejora la amortiguación en comparación con los diseños de mordaza recta. Los acoplamientos de mordaza curva se utilizan a menudo cuando se necesita una mayor torsión o un funcionamiento más suave.

Materiales del elemento central

El elemento central es el componente que se desgasta en un acoplamiento de mordaza. Diferentes materiales son adecuados para diferentes entornos.

El poliuretano (92 Shore A) es la elección más común. Ofrece buena resistencia al desgaste, decente resistencia química y un amplio rango de temperaturas. Es adecuado para la mayoría de las aplicaciones de bombas, ventiladores y compresores.

Los elementos centrales de goma proporcionan una mejor amortiguación de vibraciones y absorción de impactos que el poliuretano. Son una buena opción para aplicaciones con arranques y paradas frecuentes o cargas de reversión. Sin embargo, la goma puede degradarse más rápido en entornos aceitosos o de alta temperatura.

Hytrel es un elastómero termoplástico que combina resistencia con flexibilidad. Las crucetas Hytrel soportan mayor torque y temperatura que el poliuretano estándar. A menudo se utilizan en transmisiones industriales más exigentes.

En Hebei Suju, ayudamos a los clientes a seleccionar el material adecuado para la cruceta en función del torque, la temperatura, la exposición a sustancias químicas y el ciclo de servicio. Envíenos los datos de su aplicación y le recomendaremos la mejor combinación.

Selección de acoplamientos de mordaza: 5 criterios clave

Seleccionar el acoplamiento de mordaza adecuado requiere más que simplemente coincidir con un tamaño de taladro del catálogo. Los ingenieros deben evaluar el torque, la velocidad, el desalineamiento, el entorno y el ciclo de servicio en conjunto.

1. Torque nominal y factor de servicio

El acoplamiento debe soportar el torque continuo de la transmisión más cualquier sobrecarga. Calcule el torque nominal a partir de la potencia y la velocidad del motor, luego multiplique por un factor de servicio en función de la gravedad de la aplicación.

Por ejemplo, un motor de 15 kW que funciona a 1.450 RPM produce aproximadamente 99 N·m de torque nominal. Con un factor de servicio de 1.5, el acoplamiento debe estar calificado para al menos 148 N·m. Las aplicaciones con arranques, paradas o reversiones frecuentes pueden necesitar un factor de servicio más alto.

Minicuento: Un contratista de HVAC llamado David seleccionó un acoplamiento de mordaza estándar para una bomba de agua refrigerada basándose solo en el tamaño del agujero. La bomba se encendía y se apagaba 20 veces al día. En menos de cuatro meses, la araña de poliuretano se estaba agrietando por fatiga. Después de cambiar a una araña de goma con un factor de servicio más alto, el acoplamiento duró más de dos años sin necesidad de reemplazo.

2. Velocidad de funcionamiento

La mayoría de los acoplamientos de mordaza estándar funcionan bien a velocidades de hasta 3.600 RPM. A velocidades más altas, es necesario prestar atención al equilibrio. Un acoplamiento desequilibrado causa vibraciones, ruido y desgaste prematuro de los cojinetes. Para aplicaciones de alta velocidad, especifique cubos equilibrados dinámicamente.

3. Desalineación del eje

Los acoplamientos de mordaza toleran pequeñas cantidades de desalineación angular, paralela y axial. Los valores típicos son:

• Desalineación angular: 0,5° a 1,5°

• Desalineación paralela: 0,1 a 0,5 mm

• Movimiento axial: 0,5 a 2,0 mm

Estos valores varían según el tamaño del acoplamiento y el fabricante. Siempre consulte la clasificación del catálogo para su modelo específico. Funcionar dentro del 50% de la desalineación nominal extenderá significativamente la vida de la araña.

4. Entorno de funcionamiento

El entorno afecta la selección de la cruceta y la vida útil del acoplamiento. Tenga en cuenta lo siguiente:

• Temperatura: Las crucetas de poliuretano generalmente soportan temperaturas de -30 °C a 80 °C. Las aplicaciones de alta temperatura pueden requerir Hytrel o compuestos especiales.

• Productos químicos: El aceite, la grasa y algunos productos de limpieza pueden degradar el poliuretano. La goma o el Hytrel pueden ser más resistentes dependiendo del producto químico.

• Humedad y polvo: En entornos hostiles, especifique acoplamientos sellados o cubiertos para proteger la cruceta.

5. Holgura y posicionamiento

Los acoplamientos de mordaza estándar tienen una pequeña cantidad de holgura debido al espacio entre las mordazas y la cruceta. Esto es aceptable para la mayoría de las transmisiones de bombas y ventiladores. Sin embargo, para sistemas de posicionamiento o transmisiones servo, un acoplamiento de diafragma sin holgura suele ser la mejor opción.

Aplicaciones comunes de los acoplamientos de mordaza

Los acoplamientos de mordaza se utilizan en cualquier lugar donde se necesite un par de torque medio, amortiguación de vibraciones y fácil mantenimiento. Aquí están las aplicaciones más comunes que suministra Hebei Suju.

Conjuntos de bombas y motores

Los acoplamientos de mordaza son la opción predeterminada para muchas bombas centrífugas y de desplazamiento positivo. La araña absorbe las vibraciones del motor y protege los cojinetes de la bomba de las cargas de choque.

Ventiladores y sopladores

Los ventiladores de ventilación y los sopladores utilizan acoplamientos de mordaza porque son silenciosos, de bajo costo y fáciles de mantener. La araña de elastómero también amortigua el ruido y las vibraciones.

Compresores

Los compresores de aire y los compresores de refrigeración conectan los motores a los compresores con acoplamientos de mordaza. El acoplamiento debe manejar el par cíclico mientras se mantiene compacto y confiable.

Transportadores y manipulación de materiales

Los transportadores de carga ligera y mediana utilizan acoplamientos de mordaza entre motores, cajas de engranajes y rodillos. La absorción de impactos ayuda a proteger las cajas de engranajes durante los arranques y paradas.

Herramientas de máquina y automatización

Algunos equipos de automatización utilizan acoplamientos de mordaza donde el posicionamiento preciso no es crítico. Para el posicionamiento impulsado por servomotores, considere una alternativa sin juego.

Prácticas recomendadas para la instalación de acoplamientos de mordazas

Una instalación adecuada evita el desgaste prematuro y los problemas de vibración. Siga estos pasos.

Alinear los ejes

Utilice una regla recta, un indicador de micrometro o una herramienta de alineación láser para verificar el desalineamiento angular y paralelo. Ajuste el motor o la máquina accionada hasta que la alineación esté dentro de los límites del fabricante del acoplamiento.

Instalar los bujes

Deslice los bujes sobre los ejes y fíjelos. No apriete demasiado las tornillos de fijación o los pernos de abrazadera, ya que esto puede dañar el eje o deformar el buje. Utilice una llave dinamométrica si el fabricante especifica valores de torque.

Insertar la araña

Coloque la araña entre los bujes para que las patas se ajusten uniformemente en todos los huecos de las mordazas. Asegúrese de que la araña esté completamente asentada y no torcida.

Verificar el juego radial y el juego axial

Gire el acoplamiento a mano y verifique si hay atascos o rozamientos. Compruebe que las caras de los bujes sean paralelas y que el juego axial coincida con la recomendación del fabricante.

Prueba de funcionamiento

Inicie la máquina a baja velocidad y verifique si hay vibraciones o ruidos inusuales. Si todo funciona sin problemas, aumente la velocidad de la máquina hasta la velocidad de funcionamiento y supervise la temperatura y las vibraciones durante las primeras horas.

Mantenimiento y resolución de problemas

Los acoplamientos de mordaza requieren menos mantenimiento que los acoplamientos de engranaje, pero la inspección periódica sigue siendo importante.

Inspeccione la cruceta regularmente

Verifique la cruceta en busca de grietas, desgarros, deformaciones o endurecimiento durante el mantenimiento planeado. Una cruceta desgastada puede causar vibraciones, ruidos o una reducción de la amortiguación. Reemplace la cruceta antes de que falle por completo.

Preste atención a las señales de advertencia

• Ruido: Los golpes o los sonidos de ratlado pueden indicar una cruceta desgastada o piezas sueltas.

• Vibración: Un aumento de las vibraciones a menudo significa que la cruceta se está deteriorando o que se ha desalineado.

• Calor: Un acoplamiento caliente puede ser señal de desalineación o de una cruceta de tamaño insuficiente.

• Desgaste visible: Grietas, trozos faltantes o material de la cruceta decolorado significa que es necesario reemplazarla.

Reemplace en pares cuando sea necesario

Siempre utilice el material y el tamaño correctos de la cruceta para la aplicación. Mantenga crucetas de repuesto en stock para equipos críticos. En algunos casos, es mejor reemplazar ambos bujes y la cruceta como un conjunto combinado si los bujes muestran desgaste.

Acoplamiento de muescas vs Acoplamiento de engranajes

Los ingenieros a veces comparan los acoplamientos de muescas con los acoplamientos de engranajes porque ambos son acoplamientos flexibles. La elección correcta depende del par de torsión, el servicio y los requisitos de mantenimiento.

Si su aplicación requiere una alta absorción de impactos, bajo costo y un mantenimiento mínimo, un acoplamiento de mandíbula suele ser la mejor opción. Si necesita una capacidad de torque muy alta y tolerancia a desalineaciones graves, un acoplamiento de engranaje de tambor puede ser más adecuado.

Cuándo considerar un acoplamiento de mandíbula personalizado

Los acoplamientos de mandíbula de catálogo se ajustan a muchas aplicaciones, pero a veces se necesitan diseños personalizados. Considere un acoplamiento de mandíbula personalizado cuando:

• Los orificios del eje o las ranuras de las clavijas no son estándar.

• El torque requerido está fuera de los rangos estándar.

• El entorno requiere un material especial para la araña.

• La geometría del buje debe coincidir con la de equipos antiguos.

• Necesita un prototipo para el desarrollo de nueva maquinaria.

En Hebei Suju, producimos acoplamientos de mandíbula personalizados a partir de dibujos o muestras de los clientes. Envíenos su dibujo o muestra y nuestros ingenieros revisarán la fabricabilidad y recomendarán materiales.

Mini-Story: Un fabricante de equipos de procesamiento de alimentos necesitaba un acoplamiento de mandíbula de acero inoxidable con una araña de grado alimentario para un entorno de lavado. Los bujes de aluminio estándar se corroían demasiado rápido, y los materiales de araña estándar no cumplían con los requisitos sanitarios. Hebei Suju suministró bujes de acero inoxidable personalizados con una araña de elastómero seguro para alimentos, extendiendo la vida útil del acoplamiento de tres meses a más de un año.

Conclusión

Un acoplamiento de mandíbula es una opción práctica y de bajo mantenimiento para bombas, ventiladores, compresores, transportadores y maquinaria general. El insert de araña reemplazable absorbe la vibración, tolera pequeños desalineamientos y mantiene la transmisión funcionando sin problemas. Seleccionar el material de araña adecuado, alinear correctamente los ejes e inspeccionar regularmente la araña son las claves para una larga vida útil.

Puntos clave:

• Los acoplamientos de mandíbula utilizan dos bujes y una araña reemplazable para transmitir torque y amortiguar la vibración.

• La selección del material de la araña es crítica: poliuretano para uso general, goma para absorción de impactos, Hytrel para mayor torque y temperatura.

• Alinee los ejes dentro de los límites nominales del fabricante para prolongar la vida útil de la cruceta.

• Observe el ruido, la vibración, el calor y el desgaste visible como señales de advertencia.

• Los acoplamientos de mordaza personalizados resuelven los requisitos no estándar de taladro, material y entorno.

En Hebei Suju, ayudamos a los ingenieros a seleccionar y fabricar acoplamientos de mordaza para bombas, motores, compresores y equipos de automatización. Explore nuestra gama de acoplamientos flexibles o solicite una cotización para su próximo proyecto.
