В этом руководстве вы узнаете, что делает гибкая муфта, основные типы, используемые в промышленности, как выбрать правильную и когда выбрать индивидуальный проект. В конце вы сможете уточнить гибкую муфту, которая соответствует вашей заявке, а не просто размеру вашего вала.

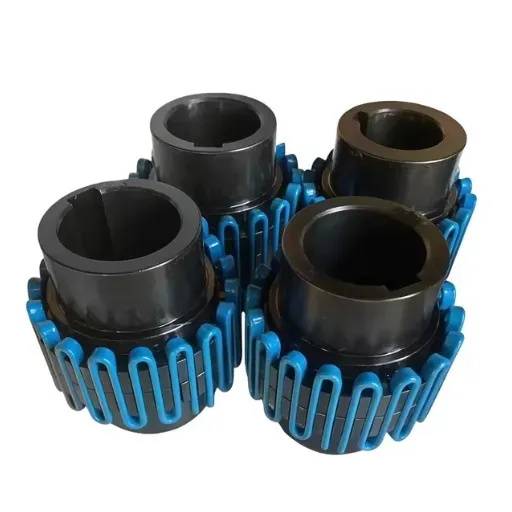

Что делает упругий муфт

Упругий муфт соединяет два вращающихся вала, позволяя некоторое перемещение между ними. В отличие от жесткой муфты, он может поглощать вибрацию, компенсировать несоосность и смягчать ударные нагрузки. Это защищает двигатели, редукторы, насосы, компрессоры и приводимое оборудование от усилий, которые сокращают срок службы.

В практике важны три вида перемещений:

• Угловая несоосность: Центрлинии валов встречаются под углом.

• Радиальная несоосность: Центрлинии валов параллельны, но смещены.

• Аксиальное перемещение: Валы немного двигаются друг к другу или друг от друга.

Никакая установка не идеальна. Тепловое расширение, осадка фундамента, износ подшипников и изменения нагрузки создают перемещения. Упругий муфт изолирует эти перемещения, чтобы они не превратились в разрушительные усилия внутри машины. Эта виброизоляция защищает подшипники, уплотнения и шестерни от преждевременного износа.

Hebei Suju поставляет полный спектр гибких муфт для промышленных применений, от легковесных электродвигатель-насосных агрегатов до оборудования с тяжелым ударным нагружением.

Основные типы промышленных муфт

Не каждая гибкая муфта работает одинаково. Среди основных типов гибких муфт конструкция упругого или подвижного элемента определяет крутящий момент, допустимую несоосность и требования к техническому обслуживанию.

Мухольобные муфты (Муфты с крестовинами)

Мухольобная муфта использует два ступицы с взаимосцепляющимися мухольобами и эластомерный вкладыш, называемый крестовиной. Крестовина гасит вибрацию и позволяет небольшие угловые и радиальные несоосности.

Лучше всего подходит для: Электродвигатель-насосных агрегатов, вентиляторов, компрессоров, конвейеров и общего машинного оборудования.
Преимущества: Низкая стоимость, простая установка, отсутствие необходимости в смазке, быстрая замена крестовины.
Ограничения: Ограниченный крутящий момент и допустимая несоосность; эластомер разрушается под воздействием тепла и химических веществ.

Мухольобные муфты являются распространенным первым выбором для стандартного машинного оборудования, так как они надежны и легко обслуживаются.

Gear Couplings

Зубчатые муфты гибкие, так как корончатые зубья шестерен позволяют осуществлять угловое, радиальное и осевое перемещение при передаче крутящего момента. Они тяжелее эластомерных типов и требуют смазки. Они также способны передавать гораздо большие крутящие моменты.

Лучше всего подходит для: сталелитейных заводов, горных дробилок, цементных печей, кранов и тяжелых конвейеров.
Преимущества: очень высокая способность к передаче крутящего момента, длительный срок службы, устойчивость к сильному несоосности.
Ограничения: более тяжелые, более дорогие и требуют периодической смазки и осмотра.

Для тяжелых применений барабанные зубчатые муфты часто являются стандартным выбором.

Диафрагменные муфты

Диафрагменные муфты используют тонкие гибкие металлические диски для передачи крутящего момента без люфта. Они точные и жесткие в кручении, что делает их идеальными для высокоскоростных и серводriven систем.

Лучше всего подходит для: турбин, компрессоров, высокоскоростных насосов и оборудования для точного позиционирования.
Преимущества: не требуют смазки, нулевой люфт, возможность работы на высоких скоростях, длительный срок службы.
Ограничения: более низкая устойчивость к несоосности, чем у зубчатых или шинных муфт; чувствительность к перегрузке.

Шинные муфты

Шинная муфта использует резиновый шинный элемент между двумя фланцами. Она поглощает большие удары и выдерживает значительное несоосность.

Лучше всего подходит для: дробилок, поршневых насосов, конвейеров и вибрационного оборудования.
Преимущества: высокая амортизация ударов, большая допустимая несоосность, простая замена шины.
Ограничения: громоздкость, ограничения по скорости, а также шинный элемент изнашивается со временем.

Муфты с пальцами и втулками

Муфты с пальцами передают крутящий момент через резиновые втулки, установленные на пальцах. Они прочные, экономичные и широко используются в среднегрузных промышленных приводах.

Лучше всего подходит для: насосов, компрессоров, смесителей и общего машинного оборудования.
Преимущества: долговечность, хорошая амортизация ударов, простота в обслуживании.
Ограничения: средняя крутящая способность; втулки требуют периодического осмотра.

Универсальные муфты и карданные валы

Универсальные муфты позволяют большие угловые несоосности и используются там, где валы разделены расстоянием или углом.

Карданные валы расширяют этот принцип для длинномерных или высокомоментных приводов.

Наилучшее применение: мобильное оборудование, приводы с длинным валом, рулевые системы и тяжелое шарнирное оборудование.
Преимущества: большой угловой диапазон, высокая передача крутящего момента.
Ограничения: изменение скорости при больших углах; требуется смазка и обслуживание.

Выбор гибкого муфты: пять ключевых факторов

Выбор муфты не сводится только к выбору размера из каталога. Правильный выбор гибкой муфты зависит от крутящего момента, скорости, несоосности, окружающей среды и требований по обслуживанию.

1. Крутящий момент и коэффициент использования

Начните с номинального крутящего момента привода. Затем примените коэффициент использования, который учитывает ударные нагрузки, запуски и остановки, а также часы работы.

Легкие, стабильные нагрузки могут использовать коэффициент использования от 1.0 до 1.5. Тяжелые ударные нагрузки, такие как у дробилок или прессов, часто требуют коэффициента от 2.0 до 3.0. AGMA публикует таблицы коэффициентов использования для зубчатых муфт, а производители - для других типов муфт.

Коэффициент использования не является необязательным. Это запас, который позволяет муфте сохранять работоспособность, когда крутящий момент при запуске, аварийное торможение или ударные нагрузки превышают нормальные условия работы.

Например, двигатель мощностью 75 кВт, работающий с частотой вращения 1470 об/мин, развивает примерно 487 Н·м номинального крутящего момента. При коэффициенте использования 2,0 для вибрационного конвейера гибкий муфта должна быть рассчитана на минимальный крутящий момент 974 Н·м.

2. Допустимое смещение

Каждый тип муфты имеет разную допустимость смещения. Оцените ожидаемое угловое, радиальное и осевое перемещение в вашем применении, а затем выберите муфту, чьи номинальные пределы превышают эти значения.

Оставление зазора для теплового расширения и смещения фундамента уменьшает износ и продлевает срок службы муфты.

3. Рабочая скорость

Применения с высокой скоростью вращения требуют особого внимания к балансировке. Муфты, работающие выше 3000 об/мин, как правило, должны быть динамически сбалансированы в соответствии с соответствующим классом ISO. Диафрагменные муфты и муфты с точной балансировкой шестерен являются распространенными выбором для высокоскоростного оборудования.

Превышение номинальной скорости муфты может привести к вибрациям, шуму и центробежному разрушению.

4. Окружающая среда

Температура, пыль, влага и химические вещества влияют на срок службы гибкой муфты. Тепло разрушает эластомеры. Пыль загрязняет смазываемые муфты. Химические вещества разрушают резиновые элементы.

Подбирайте материал в соответствии с условиями окружающей среды. Нитрильные валики устойчивы к маслу, но не к высокой температуре. Полиуретан обладает лучшей износостойкостью.

HNBR выдерживает более высокие температуры. В коррозионной среде более безопасным выбором может быть металлическая диафрагменная или герметичная шестеренчатая муфта.

5. Доступность для технического обслуживания

Если ваше оборудование работает непрерывно или находится в ограниченном пространстве, выберите конструкцию, которая упрощает обслуживание.

Например, шпоночный муфты позволяют заменить крестовицу после разделения ступиц. Шинные муфты позволяют вставить шину в нужное место. Зубчатые муфты требуют проверки уплотнений и смазки, но могут служить годы при правильном обслуживании.

Когда выбирать каждый тип гибкой муфты

Правильный выбор гибкой муфты зависит от того, что имеет наибольшее значение для конкретного применения.

Выбирайте шпоночный муфту, когда

• Крутящий момент низкий или средний.

• Несоосность мала.

• Среда чистая и температура умеренная.

• Простота обслуживания и низкая стоимость являются приоритетами.

• Применение представляет собой стандартный комплект двигатель-насос или двигатель-вентилятор.

Выбирайте зубчатую муфту, когда

• Крутящий момент высокий или очень высокий.

• Привод создает ударные нагрузки.

• Несоосность средняя до значительной.

• Среда позволяет осуществлять смазку и осмотр.

• Срок службы и надежность важнее начальных затрат.

Выберите диафрагменный муфт при следующих условиях

• Требуется точность и отсутствие люфта.

• Скорость высокая.

• Важна крутильная жесткость.

• Среда является жесткой для эластомеров.

Выберите шинную муфту при следующих условиях

• Ударные нагрузки велики.

• Несоосность значительна.

• Применение связано с вибрацией или реверсом.

• Доступно пространство для более крупного размера муфты.

Выберите штифтно-бушировочную муфту при следующих условиях

• Крутящий момент средний.

• Необходимо поглощение ударов.

• Доступно место для технического обслуживания.

• Стоимость является важным фактором.

Лучшие практики по установке и техническому обслуживанию

Даже самый хороший гибкий муфт не будет работать, если он установлен или обслуживается неправильно. Следуйте этим рекомендациям, чтобы максимально увеличить срок службы.

Корректно выровнять валы

Гибкая муфта терпит несоосность, но ее не следует использовать для устранения серьезных проблем с выравниванием. Выравнивайте валы как можно более точно, используя дисковые индикаторы или лазерные инструменты для выравнивания. Работа вблизи предела несоосности муфты увеличивает износ и сокращает срок службы.

Использовать правильный материал элементов

Подберите материал крестовины, шин или втулок в соответствии с рабочей температурой и воздействием химических веществ. Несовпадение материалов приводит к преждевременному упрочнению, растрескиванию или набуханию.

Регулярно проводить осмотр

Во время запланированного технического обслуживания проверяйте гибкие элементы на наличие трещин, износа и загрязнения. Заменяйте эластомерные вставки до того, как они выйдут из строя. Проверяйте состояние смазки в зубчатых муфтах и заменяйте ее в соответствии с графиком, установленным изготовителем.

Корректно затягивать болты

Неровное затягивание болтов вызывает бегунок ступицы и вибрацию. Используйте динамометрический ключ и следуйте последовательности затяжки, указанной изготовителем.

Используйте простой чек-лист для установки

Короткий чек-лист предотвращает ошибки, которые сокращают срок службы муфты. Перед запуском убедитесь в следующем:

• Выравнивание валов находится в пределах номинальных допусков муфты.

• Сверления в ступицах чисты и без повреждений подходят под вал.

• Ключи установлены правильно и не выступают.

• Соединительные элементы затянуты в правильной последовательности.

• Гибкий элемент изготовлен из правильного материала и соответствует нужному классу.

• Защита установлена на месте, а вращающиеся части свободны от препятствий.

Потратив десять минут на проверку этого списка, вы можете избежать непланируемого простоя на несколько недель.

Хранение и обращение

Храните запасные элементы муфт в месте, защищенном от прямых солнечных лучей, источников озона и растворителей. Резиновые звездообразные вставки и шары могут затвердеть или трескаться еще до установки. Если металлические компоненты не будут использоваться сразу, держите их чистыми и слегка смазанными. Обращайтесь с диафрагменными дисками осторожно; изогнутый диск не будет работать как задумано.

Общие режимы отказа муфт

Даже правильно выбранная гибкая муфта может отказать, если условия эксплуатации изменятся. Распознавание ранних признаков позволяет сохранить подключенное оборудование.

Перегрузка из-за несоосности

Гибкие муфты терпят несоосность, но у каждой конструкции есть предел. Постоянная работа на границе этого предела сосредотачивает напряжение на эластомере или металлическом элементе. В результате возникают преждевременные трещины, накопление тепла и неравномерный износ подключенных подшипников.

Деградация эластомера

Резиновые спиральные элементы, шары и втулки упрочняются при воздействии тепла, масла, озона или ультрафиолетового света. Разрушенный эластомер не может амортизировать удар должным образом. Он также передает больше вибрации. Планированная замена до появления видимых трещин - лучшая защита.

Неудачное смазка зубчатых муфт

Зубчатые муфты зависят от чистого смазочного материала. Разделение смазки, загрязнение или длительные интервалы без повторной смазки приводят к контакту металл-металл и износу зубьев. Контроль температуры и плановая смена смазочного материала предотвращают это.

Перегрузка и усталость

Повторяющиеся ударные нагрузки, превышающие номинальную нагрузку муфты, вызывают усталость. Шинные муфты могут перегреваться. Диафрагменные муфты могут трескаться. Паузные вкладыши могут рваться.

Всегда подбирайте пиковый крутящий момент по номиналу муфты. Средний крутящий момент недостаточен.

Некорректная установка

Муфта, установленная с неравномерным усилием затяжки болтов, неправильным посадочным соединением ступицы или плохой выравненностью валов, начинает свою работу в напряженном состоянии. Вibration появляется рано. Нагрузка на подшипники увеличивается.

Не позволяйте, чтобы сокращения при установке стали причиной преждевременного отказа. Исправление почти всегда дешевле, чем отказ: следуйте инструкциям по установке производителя.

Когда заменять гибкую муфту

Заменяйте эластомерные элементы при первом признаке поверхностных трещин, отслоений или упрочнения. Для зубчатых муфт заменяйте смазку, когда она темнеет или содержит частицы. Не ждите видимого повреждения, чтобы запланировать замену. Превентивная замена во время запланированных остановок стоит гораздо меньше, чем аварийные ремонты.

На известняковой карьере в Гуанкси начальник службы технического обслуживания Вэй Чэн заметил, что электромеханический дробилка начала трястись после замены подшипника. Новый подшипник был в порядке. Что-то другое было не так.

Гибкое шинковое муфту было натянуто на вал ударным ключом. Это искривило посадочное место для шины. Команда сняла муфту и проверила радиальный биение.

Затем они переустановили ее с помощью вытяжки и соблюдая правильный крутящий момент. Вибрация исчезла. Ремонт занял два часа. Это предотвратило остановку на 48 часов.

Материалы для элементов муфт

Материал гибкого элемента часто имеет больше значения, чем тип муфты. Материал, который идеально подходит в одном окружении, может быстро выйти из строя в другом.

Эластомерные материалы

• Нитрил (NBR): Хорошая стойкость к маслу, низкая стоимость и умеренный диапазон температур. Это стандартный выбор для многих крестовины муфт с зубчатым зацеплением.

• Полиуретан (PU): Высокая износостойкость и подходит для крестовины муфт в пыльных условиях.

• Водороднированный нитрильный каучук (HNBR): Более высокая устойчивость к высоким температурам и маслам, чем у стандартного нитрильного каучука.

• Естественный каучук: Отличная эластичность и амортизационные свойства, обычно используется в шинных муфтах.

• Неопрен: Хорошая устойчивость к атмосферным условиям и озону для наружных или открытых приводов.

Металлические материалы

• Пружинная сталь или нержавеющая сталь: Используется в диафрагменных дисках для устойчивости к усталости и отсутствия люфта.

• Специальная сталь: Используется для ступиц и втулок зубчатых муфт, подвергается термообработке для повышения износостойкости.

• Алюминий: Используется в легких сервомуфтах, где важна низкая инерция.

Выбор по условиям эксплуатации

Выберите нитрильный каучук или HNBR для масляных сред. Выберите полиуретан для сред с абразивной пылью. Выберите неопрен или EPDM, если есть проблемы с озоном и погодными условиями. Для высоких температур или воздействия химических веществ металлическая диафрагменная или герметичная зубчатая муфта обычно лучше, чем эластомерная. Выбор правильного материала завершает разработку надежного технического задания на гибкую муфту.

Hebei Suju может помочь вам выбрать подходящий материал при запросе цены.

Когда стоит рассмотреть возможность изготовления индивидуального гибкого муфты

Гибкие муфты из каталога подходят для многих применений, но в некоторых случаях требуется индивидуальный проект. Рассмотрите возможность изготовления индивидуальной гибкой муфты, когда:

• Диаметры отверстий в валах или расстояние между ними не соответствуют стандартным размерам.

• Крутящий момент, скорость или условия окружающей среды выходят за пределы значений, указанных в каталоге.

• Исходная муфта более не производится или недоступна.

• В применении есть необычные условия ударной нагрузки, температуры или химического воздействия.

• Вы разрабатываете новое оборудование и нуждаетесь в прототипах.

В Hebei Suju мы предоставляем возможность индивидуального изготовления гибких муфт и других передающих элементов на основе чертежей. Отправьте нам ваш чертеж или изношенный образец.

Наши инженеры рассмотрят ваши требования и порекомендуют подходящий тип, размер и материал.

Часто задаваемые вопросы о гибких муфтах

Для чего используется гибкая муфта?

Гибкий муфтой соединяют два вращающихся вала, позволяя небольшое несоосность, вибрацию и удар. Он защищает двигатели, насосы, компрессоры и редукторы от сил, которые в противном случае сократят срок службы подшипников и уплотнений.

Какие основные типы гибких муфт?

Наиболее распространенными типами гибких муфт являются муфты с клиновидными элементами (паучьи), зубчатые, диафрагменные, шинные, с пальцами и втулками и универсальные (карданные валы). Каждый тип по-разному балансирует крутящий момент, допустимую несоосность и потребности в обслуживании.

Как выбрать гибкую муфту?

Начните с расчета крутящего момента и коэффициента использования. Затем проверьте рабочую скорость, ожидаемую несоосность, условия окружающей среды и доступность для обслуживания. Подберите тип муфты в соответствии с наиболее важными параметрами для вашего применения.

Когда следует заменить гибкую муфту?

Заменяйте эластомерные вставки при первом признаке трещин, упрочнения или отслаивания. Заменяйте смазку зубчатой муфты, когда она темнеет или содержит частицы. Превентивная замена во время запланированных остановок предотвращает аварийные отказы.

В чем разница между шпоночной муфтой и зубчатой муфтой?

Шпоночная муфта использует эластомерный крестовик для амортизации легких и средних нагрузок при небольшом несоосности. Зубчатая муфта использует зацепленные корончатые зубья для передачи очень высокого крутящего момента и выдержки более значительного несоосности, но требует смазки.

Заключение

Это небольшое вложение, которое защищает гораздо более крупное оборудование. Поглощая вибрацию, компенсируя несоосность и амортизируя ударные нагрузки, оно продлевает срок службы двигателей, подшипников, редукторов и приводимых машин.

Для выбора подходящей гибкой муфты начните с определения крутящего момента и коэффициента работы. Затем проверьте скорость, несоосность, условия окружающей среды и доступность для технического обслуживания. Подберите тип муфты в соответствии с приоритетами применения. Если стандартная деталь из каталога не подходит, индивидуальная разработка от опытного производителя поможет продолжить проект.

Hebei Suju производит полный спектр гибких муфт для промышленного оборудования.

Будь то стандартная шпоночная муфта или индивидуальное решение для сложного применения, мы можем помочь.
