Zahnkupplung vs. Flexible Kupplung: Wie wählt man die richtige Wellenverbindung?

Im Jahr 2024 ersetzte eine Zementfabrik in Indonesien eine abgenutzte Zahnkupplung durch eine Klauenflexkupplung, weil das Wartungsteam auf Nullschmierung setzen wollte. Innerhalb von sechs Monaten brach der Elastomerkreuzkörper unter Stoßbelastungen vom Ofenantrieb, und der ungeplante Ausfall kostete der Fabrik drei Produktions-tage. Die falsche Kupplungsauswahl war kein Qualitätsproblem – es war eine Spezifikationsinkompatibilität.

Wenn Sie eine Zahnkupplung mit einer Flexkupplung vergleichen, ist die Frage nicht, welche besser ist. Die Frage ist, welche Ihrer Drehzahl, Geschwindigkeit, Fehlausrichtung und Arbeitszyklus entspricht. Dieser Leitfaden erklärt die Unterschiede zwischen Zahnkupplungen und Flexkupplungen, damit Sie die richtige Wahl für Pumpen, Kompressoren, Mühlen, Brecher und andere Industrieantriebe treffen können.

Wir werden Bauweise, Leistung, Wartung und Kosten vergleichen. Am Ende werden Sie wissen, wann Sie eine Zahnkupplung angeben sollten, wann eine Flexkupplung die kluge Wahl ist und wie Sie die häufigen Fehler vermeiden können, die zu einem frühen Ausfall führen.

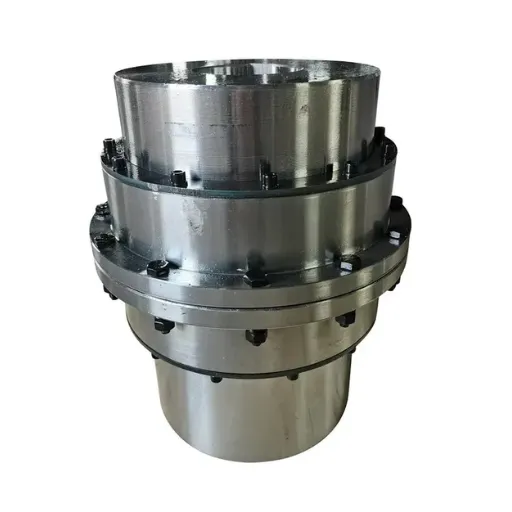

Was ist eine Zahnkupplung?

Eine Zahnkupplung ist ein flexibler Wellenverbinder, der das Drehmoment durch das Ineinandergreifen von äußeren und inneren Zahnrädern überträgt. Die Zähne sind normalerweise ballig, um Winkel-, Radial- und Axialversätze zu ermöglichen, während der Kontakt über die Zahnfläche aufrechterhalten wird. Das Zahnradgetriebe wird geschmiert, und die Naben und die Hülse sind abgedichtet, um Fett oder Öl zurückzuhalten.

Zahnkupplungen werden in Anwendungen mit hohem Drehmoment und starken Stößen eingesetzt, bei denen kleinere flexible Kupplungen versagen würden. Übliche Anwendungen umfassen Stahlwalzwerke, Bergbaubruchwerke, Zementöfen, Kräne und große Pumpen. Sie können in einem kompakten Gehäuse sehr hohes Drehmoment aufnehmen, erfordern jedoch Schmierung und regelmäßige Inspektionen.

Bei Hebei Suju sind unsere GIICL-Trommelzahnkupplungen für diese Hochleistungsumgebungen entwickelt. Sie werden aus geschmiedetem Stahllegierungsstahl bearbeitet, zur Verschleißfestigkeit wärmebehandelt und entsprechend den AGMA- und ISO-Normen für den industriellen Kraftübertragungsbau hergestellt.

Was ist eine flexible Kupplung?

Eine flexible Kupplung verbindet zwei rotierende Wellen und ermöglicht dabei eine begrenzte Fehlausrichtung, Schwingungsdämpfung und Stoßabsorption. Im Gegensatz zu einer Zahnkupplung beruhen die meisten flexiblen Kupplungen auf einem elastischen Element wie einem Elastomer-Stern, einem Gummireifen, einer Metallmembran oder einer Bolzen-Buchse-Baugruppe, um Drehmoment zu übertragen und Bewegungen aufzunehmen.

Flexible Kupplungen werden weit verbreitet in Motor-Pumpen-Sätzen, Kompressoren, Ventilatoren, Förderern und allgemeiner industrieller Maschinentechnik eingesetzt. Sie sind leichter, einfacher zu installieren und oft wartungsfrei im Vergleich zu geschmierten Zahnkupplungen. Der Nachteil ist eine geringere Drehmomentkapazität und eine verringerte Toleranz gegenüber starken Stoßbelastungen.

Hebei Suju produziert Backenkupplungen, Reifenkupplungen und Bolzen-Buchse-Flexkupplungen für mittelschwere Anwendungen, bei denen Wartungsarmut und Schwingungsdämpfung wichtiger sind als maximale Drehmomentkapazität. Mit diesen beiden Definitionen wird der Vergleich zwischen Zahnkupplung und flexibler Kupplung einfacher anzuwenden.

Zahnkupplung vs. Flexible Kupplung: Direkter Vergleich

Der einfachste Weg, um den Unterschied zu verstehen, ist es, die beiden Designs nebeneinander zu vergleichen. Die folgende Tabelle behandelt die Faktoren, die bei industriellen Antrieben am wichtigsten sind.

Dieser Vergleich macht das allgemeine Muster klar: Zahnkupplungen dominieren bei Drehmoment und Dauerhaftigkeit, während flexible Kupplungen bei Einfachheit, Dämpfung und Wartungsfreundlichkeit gewinnen. Die richtige Wahl hängt von den Prioritäten Ihrer Anwendung ab.

Wann eine Zahnkupplung wählen?

Wählen Sie eine Zahnkupplung, wenn die Anwendung hohes Drehmoment, starken Verschleiß oder begrenzten Bauraum erfordert. Die ineinandergreifenden Stahlzähne können viel mehr Leistung übertragen als Elastomerelemente, und sie tolerieren Stoßbelastungen von Brechern, Mühlen und reversierenden Antrieben.

Erwägen Sie eine Zahnkupplung, wenn:

• Das Drehmoment über 1.000 N·m liegt. Elastomerkupplungen werden bei hohem Drehmoment zu groß und unpraktisch.

• Stoßbelastungen auftreten. Zahnkupplungen bewältigen Anlaufspitzen, Bremsbelastungen und Reversierzyklen besser als die meisten flexiblen Kupplungen.

• Der Bauraum begrenzt ist. Eine Zahnkupplung kann in einem kleinen Gehäuse sehr hohes Drehmoment übertragen.

• Die Umgebung heiß oder verschmutzt ist. Dichtende Zahnkupplungen mit richtiger Schmierung funktionieren besser als freiliegende Elastomerelemente bei hoher Hitze oder staubigen Bedingungen.

• Der Antrieb kritisch ist. Ein defekter Kreuzgelenk- oder Reifenkupplungsteil kann die Produktion sofort stoppen; eine Zahnkupplung gibt durch Vibrations- und Temperaturüberwachung eine frühere Warnung.

Dies ist der Punkt, an dem die Entscheidung zwischen Zahnkupplung und elastischer Kupplung normalerweise zugunsten der Zahnkupplung fällt.

Als eine spanische Stahlschmelze ihre Vorwalzgerüste modernisierte, wählte das Ingenieurteam eine GIICL-Trommelzahnkupplung, weil das Spitzendrehmoment während des Bissimpulses 40.000 N·m überstieg. Eine elastische Kupplung hätte eine unrealistisch große Größe erfordert und trotzdem die Gefahr einer Elementermüdung unter reversierenden Lasten geliefert. Die Zahnkupplung läuft nun seit zwei Jahren ohne Unterbrechung.

Wann man eine elastische Kupplung wählen sollte

Wählen Sie eine elastische Kupplung, wenn die Anwendung Schwingungsisolierung, geringe Wartung und nur mäßiges Drehmoment erfordert. Elastomerkupplungen und Scheibenkupplungen schützen Motoren, Getriebe und Lager, indem sie Stöße absorbieren und die Schwingungsübertragung reduzieren.

Überlegen Sie sich eine elastische Kupplung, wenn:

• Das Drehmoment niedrig bis mittel ist. Motor-Pumpe- und Motor-Lüfter-Sätze benötigen selten die Drehmomentkapazität einer Zahnkupplung.

  ,

• Schwingungen müssen isoliert werden. Elastomerkupplungen reduzieren die Übertragung von Schwingungen auf den Motor und die angetriebene Ausrüstung.

• Der Zugang für Wartungsarbeiten ist begrenzt. Eine Klauen- oder Reifenkupplung kann ohne Verschieben der verbundenen Maschinen ausgetauscht werden.

• Die Umgebung ist sauber. Flexible Kupplungen sind ideal in Lüftungs-, Klima- und Lebensmittelverarbeitungsanlagen sowie in sauberen industriellen Umgebungen, in denen ein Austritt von Schmiermitteln nicht akzeptabel ist.

• Die Kosten haben Priorität. Flexible Kupplungen sind im Allgemeinen billiger in Anschaffung und Installation als Zahnkupplungen gleicher Nennweite.

Eine Wasseraufbereitungsanlage in Brasilien wechselte von einer kleinen Zahnkupplung zu einer Klauenkupplung mit einer PU-Stegkupplung an ihren 75-kW-Pumpmotoren. Die Pumpe lief reibungslos, die Schwingungsamplitude sank um 30%, und das Wartungsteam musste sich nicht mehr um die Schmierpläne kümmern. Das geringere Drehmoment und die saubere Umgebung machten die flexible Kupplung zur richtigen Wahl.

Kann eine Zahnkupplung als flexibel angesehen werden?

Ja, technisch gesehen ist eine Zahnkupplung eine Art flexible Kupplung, da die ballig geschliffenen Zähne eine Bewegung zwischen den beiden Wellen ermöglichen. In der industriellen Terminologie bezieht sich der Ausdruck "Zahnkupplung vs. flexible Kupplung" jedoch normalerweise auf einen Vergleich zwischen Zahnkupplungen und nicht geschmierten Elastomer- oder Scheibenkupplungen.

Der wichtigste Unterschied ist das Element, das Flexibilität bietet:

• Zahnkupplung: Metallzähne bieten Flexibilität durch Gleitkontakt; Schmierung erforderlich.

• Elastomere flexible Kupplung: Gummi- oder Polyurethan-Element bietet Flexibilität; keine Schmierung.

• Scheiben- oder Membrankupplung: Dünne Metallscheiben bieten Flexibilität; keine Schmierung, präzise spielfreie Funktion.

Deshalb trennen Kupplungsauswahlleitfäden oft Zahnkupplungen in eine eigene Kategorie. Das Design, die Wartung und die Leistungseigenschaften sind unterschiedlich genug, um eine separate Betrachtung zu verdienen.

Häufige Fehler bei der Wahl zwischen Zahnkupplung und flexibler Kupplung

Die falsche Kupplungsauswahl kommt oft daher, dass man sich auf einen Vorteil konzentriert und den Rest der Anwendung ignoriert. Vermeiden Sie diese häufigen Fehler:

• Auswahl einer flexiblen Kupplung für hohe Drehmomente. Ein Elastomerelement wird überhitzen und reißen, wenn das Drehmoment seine Nennleistung überschreitet.

• Auswahl einer Zahnkupplung zur Schwingungsisolierung. Eine Zahnkupplung überträgt mehr Schwingungen als eine Elastomerkupplung; sie absorbiert Schläge nicht auf die gleiche Weise.

• Ignorieren des Fehlausrichtungs-Typs. Eine Zahnkupplung kann Winkel- und Radialfehlausrichtungen gut bewältigen, aber eine Reifenkupplung kann möglicherweise größere radiale Versätze besser bewältigen.

• Vergessen der Wartung. Eine Zahnkupplung benötigt Schmierung und Dichtungsüberprüfung; eine flexible Kupplung benötigt Elementüberprüfung.

• Kopieren der alten Kupplung ohne Analyse. Eine Ersatzkupplung sollte der tatsächlichen Belastung entsprechen, nicht nur der alten Teilenummer.

• Unterangabe des Sicherheitsfaktors. Starke Stoßbelastungen und reversierende Antriebe benötigen unabhängig vom Kupplungstyp einen höheren Sicherheitsfaktor.

Als eine vietnamesische Papierfabrik eine abgenutzte Kupplung an ihrem Zellstoffrefiner ersetzte, bestellte das Beschaffungsteam eine Zahnkupplung der gleichen Größe, weil die alte acht Jahre gedauert hatte. Sie bemerkten nicht, dass die ursprüngliche Kupplung für ein Spitzendrehmoment von 12.000 N·m ausgewählt worden war, aber der neue Motor hatte ein niedrigeres Spitzendrehmoment und höhere Schwingungen. Eine flexible Kupplung mit einem höheren Sicherheitsfaktor hätte leiser, billiger und einfacher zu warten gewesen. Die neue Zahnkupplung funktionierte, aber sie kostete mehr als nötig und erforderte Schmierarbeiten, die die Anlage hätte vermeiden können.

Material- und Konstruktionsunterschiede

Der Leistungsunterschied zwischen einer Zahnkupplung und einer elastischen Kupplung beginnt mit den Materialien und der Konstruktion.

Zahnkupplungen verwenden geschmiedete Legierungsstahlnaben und -hülsen. Die Zähne werden durch Induktionshärten oder Aufkohlen gehärtet und dann präzisionsbearbeitet, um reibungslos ineinanderzugreifen. Der Schmierfilm trennt die Zähne unter Belastung und reduziert den Verschleiß. Dichtungen halten das Schmiermittel zurück und verhindern Verschmutzungen.

Elastische Kupplungen verwenden eine Kombination aus Metallnaben und einem verformbaren Element. Das Element kann Gummi, Polyurethan, eine dünne Metallscheibe oder ein Reifen sein.

Die Materialauswahl bestimmt die Temperaturgrenzen, die Chemikalienbeständigkeit und die Dämpfungsfähigkeit. Beispielsweise kann ein Polyurethan-Stern mittlere Temperaturen und Öle verarbeiten, bricht aber bei hoher Hitze zusammen. Eine Metallscheibe kann hohe Temperaturen verarbeiten, absorbiert aber Schwingungen nicht so gut wie Elastomere.

Wenn Ihre Anwendung Temperaturen über 120°C, aggressive Chemikalien oder abrasiven Staub umfasst, ist eine Zahnkupplung mit geeigneten Dichtungen und Schmiermittel normalerweise die sicherere Wahl.

Vergleich von Installation und Wartung

Die Installation unterscheidet sich auch zwischen den beiden Typen.

Eine Zahnkupplung erfordert vor dem Betrieb eine genaue Ausrichtung, eine Kontrolle des Bolzendrehmoments und eine Schmierung. Die Naben müssen mit dem richtigen Presssitz montiert werden, und die Hülse muss in der richtigen Orientierung und mit der richtigen Fettfüllung montiert werden. Nach dem Anlauf sollte die Ausrichtung bei Betriebstemperatur überprüft werden, da thermisches Wachstum die Wellen verschieben kann.

Eine flexible Kupplung ist im Allgemeinen einfacher zu installieren. Die Naben werden auf die Wellen montiert, und das flexible Element wird eingesetzt. Viele Designs ermöglichen den Austausch des Elements, ohne die angeschlossenen Maschinen zu bewegen. Die Ausrichtungs-Toleranz ist normalerweise größer, aber die Kupplung muss dennoch für das Drehmoment und die Fehlausrichtung richtig dimensioniert werden.

Die Wartungsfrequenz unterscheidet sich ebenfalls. Zahnkupplungen erfordern eine regelmäßige Inspektion des Schmiermittelzustands, der Dichtungen und des Bolzendrehmoments. Flexible Kupplungen erfordern eine visuelle Inspektion des Elastomerelements auf Risse, Verschleiß und Verschmutzung. In beiden Fällen werden Schwingungsüberwachung und Temperaturprüfungen Probleme vor einem katastrophalen Ausfall aufdecken.

Für kritische Antriebe empfiehlt Hebei Suju, ein Ersatzkupplungselement oder einen Ersatzbolzensatz vor Ort bereitzuhalten. Für kundenspezifische Anwendungen kann unser zeichnungsbasiertes Anpassungsservice an nicht-standardisierte Bohrungsgrößen, Distanzstücklängen oder Materialanforderungen angepasst werden.

Betriebskosten: Nicht nur der Kaufpreis

Beim Vergleich von Zahnkupplungen und elastischen Kupplungen sollte man über den Anschaffungspreis hinausschauen. Die Gesamtbetriebskosten umfassen Installation, Schmierung, Inspektion, Ersatzteile und Ausfallrisiken.

Zahnkupplungen haben einen höheren Kaufpreis und höhere Wartungskosten aufgrund der Schmierung. Ihre lange Lebensdauer und hohe Drehmomentkapazität können sie jedoch in anspruchsvollen Anwendungen über einen Zeitraum von zehn Jahren zur kostengünstigeren Option machen.

Elastische Kupplungen haben einen niedrigeren Kaufpreis und geringere Wartungskosten in sauberen Umgebungen. Wenn das Elastomerelement jedoch häufig ersetzt werden muss oder die Kupplung bei Stoßbelastungen ausfällt, können die Ausfallkosten die Einsparungen übersteigen.

Der beste Ansatz besteht darin, die Lebenszykluskosten auf der Grundlage des Betriebszyklus, der Umgebungsbedingungen und der erforderlichen Zuverlässigkeit zu berechnen. Eine Zahnkupplung, die in einer Stahlfabrik zehn Jahre lang hält, kann weitaus kostengünstiger sein als die alle achtzehn Monate erforderliche Ersetzung einer elastischen Kupplung.

Anwendungsbasierter Entscheidungsleitfaden

Verwenden Sie diesen Entscheidungsleitfaden, um den Vergleich zwischen Zahnkupplungen und elastischen Kupplungen in eine schnelle Auswahlregel umzuwandeln.

Wenn Ihre Anwendung an der Grenze zwischen den beiden Kategorien liegt, wenden Sie sich mit allen Betriebsdaten an den Kupplungshersteller. Der Unterschied zwischen Erfolg und Misserfolg hängt oft von der Sicherheitszahl, der Ausrichtung und den Schmierungsdetails ab.

Fazit

Der Vergleich zwischen Zahnkupplungen und flexiblen Kupplungen ist kein Wettkampf mit einem Sieger. Es ist eine Entscheidung, die auf Drehmoment, Betriebsweise, Umgebung und Wartungsstrategie basiert. Zahnkupplungen bieten in Hochleistungsanwendungen ein unübertroffenes Drehmomentvermögen und eine hohe Haltbarkeit. Flexible Kupplungen zeichnen sich bei Mittelklasse-Maschinen durch Einfachheit, Schwingungsdämpfung und geringe Wartung aus.

Bei Ihrer Auswahl beginnen Sie mit den Anwendungsanforderungen. Berechnen Sie das Drehmoment, schätzen Sie die Fehlausrichtung ein, definieren Sie die Umgebung und berücksichtigen Sie die Gesamtbetriebskosten. Passen Sie den Kupplungstyp eher an die realen Betriebsbedingungen an als an den niedrigsten Kaufpreis.

Bei Hebei Suju fertigen wir sowohl Trommelzahnkupplungen als auch flexible Kupplungen für industrielle Anwendungen weltweit her. Wenn Sie sich nicht sicher sind, ob Ihr Antrieb eine Zahnkupplung oder eine flexible Kupplung benötigt, senden Sie uns Ihre Zeichnung oder fordern Sie ein Angebot für eine technische Prüfung an.
