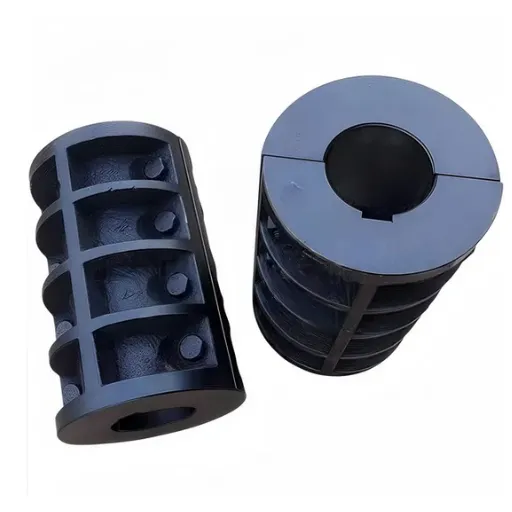

High Torque Gear Coupling: Ein Leitfaden zur Auswahl und Dimensionierung

Im Januar 2026 startete Mehmet, ein Wartungsingenieur in einer türkischen Zementfabrik in der Nähe von Konya, die 2.800-kW-Rohmühle nach einer Winterpause erneut. Die Beschickung hatte sich an der Mühlenhülle festgefroren, und der Antrieb musste sie losbrechen. Die Motorkupplung, die vor zwei Jahren auf die Nennmomentgröße dimensioniert wurde, hat ihre Verzahnung in weniger als einer Minute abgeschert. Eine Hochmoment-Zahnkupplung, die für die Startbedingungen und nicht für die Nennwerte dimensioniert ist, hätte den Momentenspitzen absorbiert und die Mühle pünktlich in Betrieb gehalten.

Wenn Sie Kupplungen für Mühlen, Brecher, Öfen, Hebezeuge oder schwere Förderer auswählen, wissen Sie bereits, dass das Drehmoment die Größe ist, die alles entscheidet. Wählen Sie zu wenig Kapazität, und die Verzahnung versagt. Wählen Sie zu viel, und Sie bezahlen für Stahl, den Sie nie nutzen.

Dieser Leitfaden erklärt, was "Hochmoment" für eine Zahnkupplung in messbaren Größen bedeutet, welche konstruktiven Merkmale diese Kapazität schaffen und wie Sie eine Hochmoment-Zahnkupplung mit der Formel 9550, Betriebsfaktoren und Spitzendrehmomentprüfungen dimensionieren können. Als Hersteller von Hochmoment-Trommelzahnkupplungen baut Hebei Suju diese Antriebe für die Schwerindustrie weltweit, und dieser Leitfaden spiegelt diese Erfahrung wider.

Was "Hohes Drehmoment" für eine Zahnkupplung bedeutet

Der Begriff "hohes Drehmoment" ist eine Kapazitätsklasse, kein Marketingadjektiv. In Bezug auf Kupplungen lassen sich die Klassen grob wie folgt unterteilen.

Allgemein verwendete Elastomerkupplungen, einschließlich Backen-, Reifen- und Bolzenkupplungen, sind für leichte bis mittlere Belastungen bis etwa 10.000 N·m geeignet. Über diesem Niveau werden die Elastomerelemente unrealistisch groß. Membran- und Scheibenkupplungen erreichen höhere Werte, aber ihre Stärke liegt in Präzision und Geschwindigkeit, nicht in hohem Drehmoment.

Trommelzahnkupplungen beginnen dort, wo die Elastomerkupplungen ihre Grenzen erreichen. Die Standardreihen reichen von einigen hundert N·m bis über 1.000.000 N·m, und die größten Rahmen überschreiten 4.000.000 N·m. Dieser Bereich ist der Grund, warum die Zahnkupplung mit hohem Drehmoment in Stahlwerken, Bergwerken, Zementwerken und Kraftwerken die Hauptantriebe dominiert.

Zwei veröffentlichte Zahlen definieren die Klasse. Das Nenndrehmoment ist das kontinuierliche Drehmoment, das die Kupplung unbegrenzt übertragen kann. Das Spitzendrehmoment ist der kurzzeitige Anstieg, den die Kupplung während des Starts, des Stillstands und bei Stoßereignissen übersteht. Eine Zahnkupplung mit hohem Drehmoment muss anhand beider Werte überprüft werden.

Ein weiteres Konzept ist wichtig: das Drehmomentdichte. Eine Zahnkupplung überträgt pro Außendurchmesser-Einheit mehr Drehmoment als jede andere Art von flexibler Kupplung. Deshalb passt sie zwischen einen Motor und ein Getriebe, wo eine Reifen- oder Klauenkupplung gleicher Leistung nie die Schutzeinrichtungen freihalten würde.

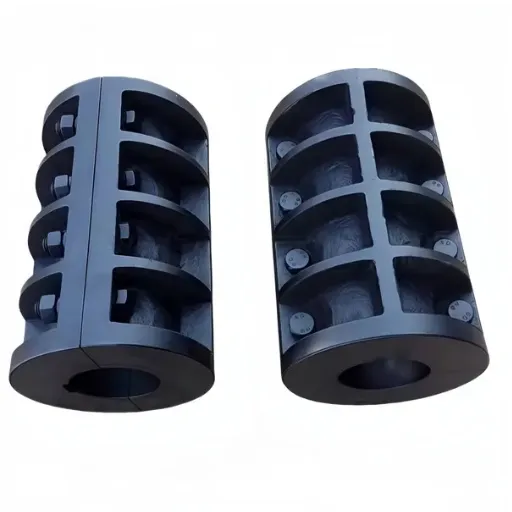

Was eine Hochdrehmoment-Zahnkupplung leistungsfähig macht

Das Drehmomentvermögen wird hergestellt, nicht einfach behauptet. Fünf Merkmale entscheiden, ob eine Zahnkupplung wirklich in die Klasse der Hochdrehmoment-Kupplungen gehört.

• Geformtes Stahllegierung. Naben und Hülsen, die aus 42CrMo oder einem vergleichbaren geschmiedeten Stahl bearbeitet sind, bieten die Kernfestigkeit, die Gussmaterialien nicht erreichen können. Schmieden bringt die Kornstruktur in Übereinstimmung mit der Lastrichtung.

• Gehärtete Zähne. Induktionshärten oder Aufkohlen verleiht den Zahnflanken die Oberflächenhärte, um Pitting und Verschleiß unter hoher Kontaktspannung zu widerstehen. Der Kern bleibt zäh, um Stöße aufzunehmen.

• Ballige Zahnform. Die trommelförmigen Außenzähne halten den Kontakt über die gesamte Zahnfläche verteilt, auch wenn die Wellen nicht fluchten. Gerade Zähne würden die Last an den Rändern konzentrieren und frühzeitig ausreißen.

• Großzügige Zahngeometrie. Zähne mit größerem Modul und geeigneter Zahnflankenspiel tragen pro Eingriff mehr Last. Dies ist eine Designentscheidung, die auf Serienebene getroffen wird und nicht etwas, das ein Käufer später verbessern kann.

• Präzise Passungen. Bei hohem Drehmoment werden die Bohrung und der Keilnut vor den Zähnen zur begrenzenden Größe. Hohe Drehmomentpositionen erfordern oft Press- oder Schrumpfpassungen anstelle von losen Keilwellenpassungen, die unter zyklischer Belastung reiben.

Hebei Suju bearbeitet jedes Trommelzahnkupplungselement in folgender Reihenfolge: Schmieden, Grobspanen, Wärmebehandlung, Feinspanen und dokumentierte Prüfung der Abmessungen, Härte und Oberflächenbeschaffenheit.

Dokumentation ist auf dieser Kapazitätsstufe wichtig. Eine Hochdrehmoment-Zahnkupplung sollte mit Härtetestresultaten ausgeliefert werden, die auf die Wärmebehandlungscharge zurückverfolgbar sind, sowie mit Auswuchtberichten, wenn die Antriebsdrehzahl dies erfordert. Diese Zertifikate sind der Beweis für den Käufer, dass das auf der Zeichnung angegebene Nenndrehmoment im Stahl vorhanden ist.

Wie man eine Hochdrehmoment-Zahnkupplung dimensioniert

Die Dimensionierung einer Hochmoment-Zahnkupplung erfordert fünf Prüfungen in einer Reihenfolge, die die meisten Ausfälle verhindert.

1. Berechnen Sie das Nennmoment mit der Formel 9550

Das Nennmoment ergibt sich aus der Motorenleistung und der Drehzahl: T = 9550 x P / n, wobei T das Moment in N·m, P die Leistung in kW und n die Drehzahl in U/min ist.

Ein 900-kW-Motor, der mit 990 U/min läuft, erzeugt ungefähr 8.680 N·m. Diese Zahl ist nur die Basis; die nächsten beiden Prüfungen passen sie an das Moment an, das die Kupplung tatsächlich erfährt.

2. Anwenden des Betriebsfaktors

Der Betriebsfaktor wandelt das Nennmoment in das Bemessungsmoment um, indem er die Belastungsstärke der angetriebenen Maschine berücksichtigt.

Multiplizieren Sie das Nenndrehmoment mit dem Betriebsfaktor und wählen Sie dann einen Rahmen aus, dessen Nenndrehmoment das Ergebnis entspricht oder übersteigt. Anwendungsfaktoren von der American Gear Manufacturers Association und Herstellerkatalogen liefern die Referenzwerte.

3. Überprüfen Sie das Spitzendrehmoment, einschließlich der Startbedingungen

Das Spitzendrehmoment tritt während des Starts, des Stillstands, der Blockierungsbeseitigung und von Stoßereignissen auf. Direktanschlussmotoren können beim Start zwei- bis dreimal das Nenndrehmoment liefern, und eine festgefrorene oder blockierte angetriebene Maschine multipliziert es weiter, wie Mehmet's Rohmühle gezeigt hat.

Überprüfen Sie, ob das zulässige Spitzendrehmoment der Kupplung die höchste glaubwürdige Spitze abdeckt. Dies ist die Prüfung, die die meisten fehlerhaften Kupplungen nie hatten.

4. Überprüfen Sie Drehzahl und Auswuchtung

Hohes Drehmoment und hohe Drehzahl treten selten zusammen auf, aber Prüfstände, Turbomaschinenantriebe und einige Fertigungsantriebe kombinieren sie. Bei Kupplungen über ungefähr 3.000 U/min geben Sie die dynamische Auswuchtung gemäß der entsprechenden ISO-Klasse an. Eine große Kupplung, die unausgewuchtet bei hoher Drehzahl läuft, belastet die Lager, die sie schützen soll.

5. Bestätigen Sie Bohrungen, Keilnuten und Passungen

Bei hohem Drehmoment bestätigen Sie sowohl die Wellendurchmesser als auch die Keilnutmaße gegenüber dem Nabenbohrungsbereich und überprüfen Sie dann die Passungsklasse. Zyklische und umkehrende Belastungen verursachen Lockern bei losen Passungen, geben Sie daher Presspassungen an, wo die Betriebsbedingungen dies erfordern.

Hohtorque-Zahnkupplung im Vergleich zu anderen Kupplungstypen

Die Hohtorque-Zahnkupplung ist nicht die einzige Option über 10.000 N·m, aber sie gewinnt in den meisten Vergleichen aufgrund der Kombination aus Kapazität, Größe und Fehlausrichtungs-Toleranz.

Wählen Sie die Zahnkupplung, wenn Drehmoment und Kompaktheit im Vordergrund stehen. Wählen Sie eine Kardanwelle, wenn der Antrieb große oder veränderliche Winkel überbrücken muss, wie bei Walzwerksspindeln.

Diego, ein Wartungsplaner in einer chilenischen Kupfermine, hat diesen Vergleich an einem 1.200-kW-Überlandförderer erlebt. Die Reifenkupplung am Kopfantrieb benötigte alle vier bis sechs Monate neue Elemente, weil Staub und ständiges Anfahren den Gummi zerstörten. Die Mine ersetzte sie durch eine Trommelzahnkupplung in einem geschlossenen Gehäuse, und der Antrieb läuft nun seit drei Jahren ohne unplanmäßigen Stopp.

Eine ehrliche Grenze: Bei sehr hoher Drehzahl und mäßigem Drehmoment, wie bei Turbinen- und Kreiselverdichterantrieben, die nach API-Spezifikationen gebaut sind, gewinnen Membrankupplungen oft, weil sie keine Schmierung benötigen und rücklaufsicher laufen. Die Hochdrehmoment-Zahnkupplung dominiert das andere Ende der Skala, wo das Drehmoment pro Durchmesser die Antriebsgestaltung bestimmt.

Anwendungen, die Hochdrehmoment-Zahnkupplungen erfordern

Das Hochmoment-Zahnkupplungssystem kommt überall dort vor, wo eine Antriebslinie große Leistung unter widrigen Bedingungen übertragen muss.

• Walzwerke. Die Antriebe von Hauptmotoren zu Getrieben übertragen Hunderte von tausenden von N·m bei Bissstößen und Reversierbetrieb.

• Kugelmühlen und Brecher. Das Anlaufmoment bei beladenem Mahlraum bestimmt die Größe der Kupplung, nicht das Betriebsmoment.

• Zementöfen. Dauerbetrieb unter Hitze und Staub bei Fluchtungsfehlern infolge von Bewegungen des Ofengehäuses.

• Minenaufzüge und Winden. Reversierendes Drehmoment mit vollständigen Sicherheitsauswirkungen.

• Schwere Förderer. Lange Anlaufphasen unter Volllast, wie der Fall von Diego gezeigt hat.

• Prüfstände und große Pumpen. Hohes Drehmoment in Kombination mit Drehzahl, wobei die Auswuchtklasse Teil der Spezifikation ist.

Die Stromerzeugung gehört ebenfalls auf diese Liste. Saugzugventilatoren, Kohlemühlen und Brecherantriebe in thermischen Kraftwerken laufen kontinuierlich unter hoher Last, und ihre Kupplungen folgen der gleichen Betriebsfaktoren-Logik wie die Mühlenantriebe oben.

Für Bergbau- und Zementanwendungen deckt die GIICL-Serie die meisten Haupt- und Hilfsantriebe ab; die Spezifikationsanleitung für die GIICL-Trommelzahnkupplungen listet die vollständigen Nennwerttabellen auf. NGCL fügt ein Bremsscheibenrad für Hebezeuge hinzu, und WGT fügt eine Distanzhülse für Antriebe hinzu, die für die Wartung nicht auseinander bewegt werden können.

Häufige Fehler bei der Angabe einer Hochdrehmoment-Zahnkupplung

Die meisten Ausfälle von Hochdrehmomentkupplungen lassen sich auf eine kurze Liste von Spezifikationsfehlern zurückführen.

• Dimensionierung nach Nenndrehmoment auf der Nameplatte. Die Nameplatte ignoriert die Anfahrbedingungen, Betriebsfaktoren und die angetriebene Maschine vollständig.

• Ignorieren des Spitzendrehmoments. Dauerleistungswerte bieten keinen Schutz gegen Stillstand und Stoßspitzen.

• Annahme, dass die Zähne der schwächste Punkt sind. Bei hohem Drehmoment versagen oft die Bohrungen, Keilnuten und Bolzen zuerst.

• Betrieb am Grenzwert der Fehlausrichtung. Eine Kupplung, die bei maximaler Versetzung kompensiert, verschleißt die Zähne schnell; die Kapazitätswerte gehen von einer Ausrichtung innerhalb der Grenzwerte aus.

• Das Einhalten der Schmierzusammenstellung wird ignoriert. Hohe Kontaktspannungen ohne die vorgeschriebene Fett- oder Ölschmierung verkürzen die Lebensdauer einer Kupplung von zehn Jahren auf ein Jahr.

• Nach einem Ausfall wird die Kupplung mit einer identischen ersetzt. Wenn die ursprüngliche Kupplung aufgrund von Drehmoment ausgefallen ist, wird die identische Ersatzkupplung auf die gleiche Weise ausfallen.

Jeder dieser Fehler ist eine Entscheidung bei der Dimensionierung oder Spezifikation, was bedeutet, dass jeder von ihnen bereits in der Angebotsstufe vermieden werden kann.

Wenn Sie eine maßgeschneiderte Hochdrehmoment-Zahnkupplung benötigen

Die Katalograhmen decken die meisten Antriebe ab, aber Hochdrehmoment-Positionen erzeugen häufiger maßgeschneiderte Anforderungen als andere Klassen: Nicht-Standard-Bohrungen für große Wellen, Schrumpfsitze für Naben, alte Rahmen von eingestellten Herstellern und spezielle Materialien für korrosive oder Hochtemperatur-Anwendungen.

Yerlan, ein Wartungsleiter in einer kasachischen Kupferaufbereitungsanlage, war mit diesem Problem konfrontiert, als die ursprüngliche Antriebskupplung der Kugelmühle ausfiel und der sowjetische Hersteller nicht mehr existierte. Er schickte die abgenutzte Probe an Hebei Suju, wo die Ingenieure die Maße rückentwickelten, den Rahmen um eine Größe vergrößerten, um die Anforderungen beim Anfahren mit gefrorenem Gut zu erfüllen, und die Ersatzkupplung innerhalb des geplanten Ausfallzeitraums lieferten.

Bei Hebei Suju werden genau diese Fälle durch zeichnungsbasierte Anpassungen behandelt. Schicken Sie die Originalzeichnung oder eine abgenutzte Probe, und unsere Ingenieure überprüfen die Maße, empfehlen Materialien und Wärmebehandlungen und geben Preise für Einzelstücke oder Kleinserien an. Jede Angebot enthält eine klare Lieferzeit, damit Ihr Ausfallplan eingehalten werden kann.

Schlussfolgerung

Kupplungen für hohe Drehmomente sind auf drei Zahlen angewiesen: das Nenndrehmoment, das das Entwurfsdrehmoment nach Berücksichtigung des Anwendungsfaktors abdeckt, das Spitzendrehmoment, das den schlimmstmöglichen Spitzenwert abdeckt, und die Passung der Bohrung, die den Betriebszyklus übersteht. Die Schlüsselfaktoren:

• Berechnen Sie das Nenndrehmoment mit der Formel 9550 und wenden Sie dann den Anwendungsfaktor für die angetriebene Maschine an.

• Überprüfen Sie das Spitzendrehmoment nicht nur unter Betriebsbedingungen, sondern auch unter Anfahr- und Blockierbedingungen.

• Vertrauen Sie auf die konstruktiven Merkmale, die die Kapazität schaffen: Schmiedestahl, gehärtete kronenförmige Zähne und präzise Passungen.

• Behalten Sie die Schmierdisziplin ein, denn kein Drehmomentrating übersteht eine trockene Verzahnung.

Ob Sie eine defekte Kupplung ersetzen oder einen neuen Hochdrehmomentantrieb bestimmen, Hebei Suju kann jede Nennleistung vor der Produktion überprüfen. Fordern Sie ein Angebot mit Ihren Antriebsdaten an, oder senden Sie uns Ihre Zeichnung für eine kostenlose technische Prüfung einer maßgeschneiderten Hochdrehmoment-Zahnkupplung.
