Acoplamento para Motor de Bomba: Seleção e Aplicações

Um engenheiro de manutenção de uma estação de tratamento de água municipal notou que uma das suas bombas centrífugas estava ficando quente. Os rolamentos haviam sido substituídos seis meses antes, e a corrente do motor estava normal. O problema se revelou ser um acoplamento para o serviço do motor da bomba que era muito rígido para a tensão do tubo empurrando contra o invólucro da bomba. Em menos de um ano, tanto os rolamentos do motor quanto os da bomba estavam mostrando desgaste novamente.

Se você mantém ou especifica conjuntos de motor-bomba, o acoplamento é fácil de ser negligenciado. É pequeno em comparação com o motor e o invólucro. No entanto, ele determina quanto a vibração se propaga entre as duas máquinas, quão bem elas toleram o desalinhamento e quanto tempo os rolamentos duram.

Este guia explica como funciona um acoplamento para o serviço do motor da bomba, quais tipos se encaixam em aplicações comuns de bombas e como dimensioná-lo corretamente. Para uma visão mais abrangente dos métodos de seleção, consulte nosso guia de seleção de acoplamentos. Ao final, você saberá o que verificar antes de encomendar o próximo acoplamento de bomba.

Na Hebei Suju, fabricamos acoplamentos industriais para fabricantes de bombas, estações de tratamento de água, processadores químicos e contratantes de HVAC em todo o mundo. Nossa gama inclui acoplamentos flexíveis e acoplamentos de engrenagem de tambor para acionamentos de motor-bomba e motor-caixa de engrenagens.

Se você precisar de uma peça do catálogo padrão ou de um projeto personalizado, pode solicitar um orçamento aqui.

O que é um acoplamento para motor de bomba?

Um acoplamento para serviço de motor de bomba conecta o eixo do motor ao eixo da bomba para que o torque possa passar do motor para a turbina ou rotor. Esse tipo de acoplamento de motor de bomba também permite uma pequena quantidade de desalinhamento e movimento. Ele isola algumas vibrações e compensa a expansão térmica conforme a bomba e o motor se aquecem.

Conjuntos de motor-bomba geralmente operam a velocidades fixas por longos períodos. O acoplamento deve transmitir torque constante sem introduzir desequilíbrio. Ele também deve tolerar o desalinhamento que resulta do assentamento da fundação, da tensão do tubo e das tolerâncias de montagem.

Quando um acoplamento para conjuntos de motor de bomba é especificado corretamente, a vida útil dos rolamentos melhora e os níveis de vibração permanecem baixos. Quando está errado, os primeiros sintomas costumam ser aquecimento do rolamento, vazamentos de vedação ou ruído.

A maioria das aplicações de bombas não precisa da capacidade de torque extrema de um acoplamento de laminação. Elas precisam de operação confiável, resistência à corrosão e manutenção fácil. Isso altera as prioridades de seleção.

Por que o acoplamento certo importa para conjuntos bomba-motor

Bombas e motores são máquinas de precisão. Seus rolamentos e vedações são projetados para uma faixa estreita de cargas. Um acoplamento que transmita demasiada vibração ou force os eixos fora do alinhamento irá reduzir a vida útil de ambas as máquinas.

O acoplamento certo para o serviço de bomba e motor realiza três coisas. Ele transmite torque com eficiência. Ele absorve ou isola a vibração torsional do motor e da bomba. E permite os pequenos movimentos do eixo que ocorrem durante a partida, a expansão térmica e a operação.

Em muitas instalações de bombas, a tensão do tubo é o inimigo escondido. Quando as flange são alinhadas, o invólucro da bomba se desloca ligeiramente. Sem um acoplamento flexível, esse deslocamento carrega os rolamentos. Um acoplamento com capacidade adequada de desalinhamento evita que a carga atinja-os.

Tipos de acoplamentos para motores de bomba

Não todo acoplamento é adequado para uma bomba. Abaixo estão os principais tipos usados entre motores e bombas ao selecionar um acoplamento para o serviço de bomba e motor. Para uma comparação mais abrangente, consulte nosso guia completo sobre os tipos de acoplamentos flexíveis.

Acoplamentos flexíveis para motores de bombas

Um acoplamento flexível para conjuntos de motores de bombas usa um elemento elástico ou uma junta móvel para absorver vibrações e compensar desalinhamentos. Esses são a escolha mais comum para bombas centrífugas, bombas de aumento de pressão e bombas de circulação.

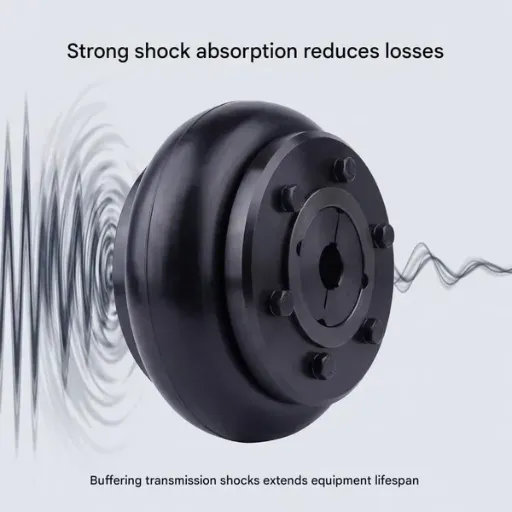

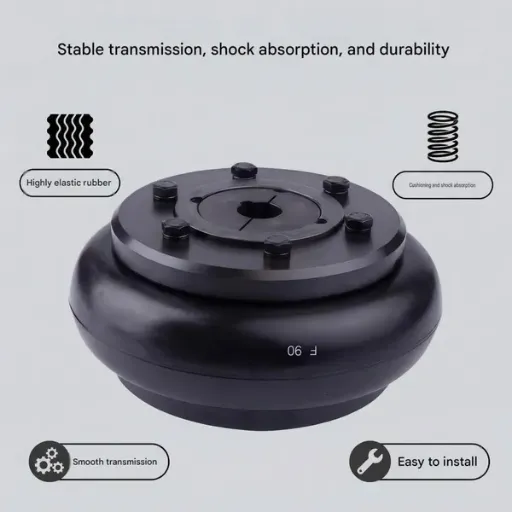

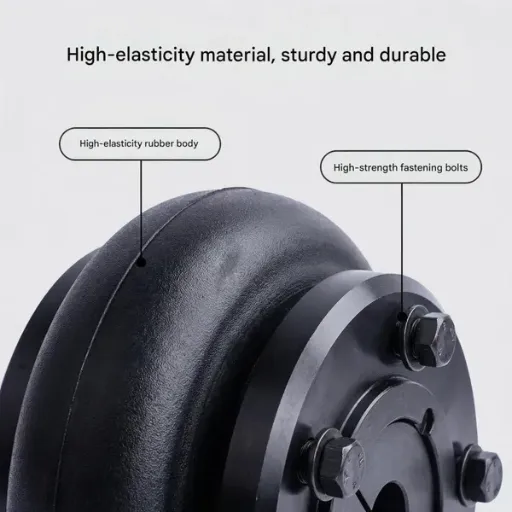

Os acoplamentos flexíveis incluem projetos de mandíbula, pneu, pino/bucha, rede e disco. Eles protegem os rolamentos da bomba e do motor reduzindo a transmissão de vibrações. Eles também toleram pequenos desalinhamentos angulares e radiais. Portanto, para a maioria das aplicações gerais de bombas, um acoplamento flexível é o ponto de partida certo.

Hebei Suju fornece acoplamentos flexíveis em uma variedade de tamanhos e opções de elastômeros para acionamentos de bombas de água, químicas e de HVAC.

Acoplamentos de mandíbula e aranha

Os acoplamentos de mandíbula usam dois cubos com mandíbulas entrelaçadas e um inserto de elastômero chamado aranha. Eles são simples, de baixo custo e fáceis de instalar. Funcionam bem em motores de bombas de pequeno a médio porte, onde o torque é moderado e o desalinhamento é pequeno. Para esses tamanhos, um acoplamento de eixo de bomba de mandíbula é muitas vezes a escolha mais econômica.

O elemento aranha absorve vibrações e permite uma substituição rápida. No entanto, os acoplamentos de mandíbula têm capacidade limitada de torque e desalinhamento. Eles não são a melhor escolha para bombas grandes ou aplicações com cargas de choque elevadas.

Acoplamentos de pino e bucha

Os acoplamentos de pino usambuchas de borracha montadas em pinos para transmitir torque. Eles são robustos e toleram choques moderados e desalinhamentos. Os acoplamentos de pino e bucha são comuns em acionamentos de bombas e compressores de média carga onde a carga varia.

Eles requerem inspeção periódica dasbuchas, mas a substituição é simples. Seu custo e desempenho estão entre os acoplamentos de mandíbula simples e os acoplamentos de engrenagem mais pesados.

Acoplamentos de engrenagem para bombas

Os acoplamentos de engrenagem nem sempre são a primeira escolha para bombas comuns, mas são adequados para acionamentos de bombas grandes e de alto torque, como bombas de alimentação de caldeira, bombas de pasta e bombas de água de resfriamento grandes. Eles toleram desalinhamentos angulares, radiais e axiais e podem lidar com torque muito elevado.

A compensação é a lubrificação e a manutenção. Um acoplamento de engrenagem para o serviço de motor de bomba precisa de lubrificação correta e inspeção periódica. Para bombas críticas de alta potência, a confiabilidade de um acoplamento de engrenagem bem mantido pode superar a carga de manutenção.

Acoplamentos de Diafragma e de Disco

Os acoplamentos de diafragma usam discos metálicos finos para transmitir torque sem folga. São ideais para acionamentos de bombas de alta velocidade, como bombas de alimentação de caldeiras e bombas turbo, onde a precisão e o equilíbrio são importantes. Não precisam de lubrificação e funcionam limpamente.

Sua capacidade de desalinhamento é menor do que a dos acoplamentos de engrenagem. Também custam mais do que os acoplamentos de elastômero. Use-os quando a velocidade, a precisão e a limpeza forem prioridades.

Tipos de Acoplamentos para Motores de Bomba de Olhos Bem Fechados

Tabela 1: Tipos de acoplamentos para conjuntos de motores de bomba comparados por capacidade de torque, tolerância à desalinhamento e manutenção.

Esta tabela fornece um ponto de partida. Sua escolha final depende do tamanho da bomba, da velocidade, do ciclo de trabalho e do ambiente.

Como selecionar um acoplamento para conjuntos de motores de bomba

Escolher o acoplamento certo para o serviço do motor da bomba significa analisar todo o sistema de transmissão. Nosso guia de seleção de acoplamentos percorre todo o processo. Esses cinco fatores são especialmente importantes quando você dimensiona um acoplamento para conjuntos de motores de bomba.

1. Torque nominal e fator de serviço

Calcule o torque nominal a partir da potência e da velocidade do motor. Em seguida, aplique um fator de serviço para o serviço da bomba. Bombas centrífugas operando com carga constante geralmente usam um fator de serviço de 1,25 a 1,5. Bombas de deslocamento positivo, bombas alternativas e bombas com arranques frequentes podem precisar de 1,5 a 2,5.

Por exemplo, um motor de 75 kW operando a 1.500 RPM produz aproximadamente 477 N·m de torque nominal. Com um fator de serviço de 1,5, o acoplamento deve ter uma capacidade nominal de pelo menos 716 N·m.

2. Velocidade de operação e balanceamento

Motores de bomba geralmente operam a 1.450 ou 2.900 RPM. Bombas de alta velocidade podem operar acima de 3.000 RPM. Em velocidades mais altas, o balanceamento do acoplamento se torna mais importante. Um acoplamento desbalanceado causa vibração, que danifica os rolamentos e os selos.

Para velocidades acima de 3.000 RPM, especifique o balanceamento dinâmico para o grau ISO apropriado. Na Hebei Suju, podemos fornecer acoplamentos balanceados dinamicamente quando a aplicação exigir.

3. Desalinhamento do Eixo

Meça ou estime o desalinhamento angular, radial e axial em sua instalação. A tensão do tubo, o assentamento da fundação e a expansão térmica contribuem todos. Escolha um acoplamento cujos valores permitidos excedam as condições reais.

Se a bomba e o motor estiverem acoplados diretamente, um acoplamento do tipo espaçador pode facilitar a manutenção. Permite que a bomba seja removida sem mover o motor. Para orientação sobre alinhamento, veja nosso artigo sobre medição de desalinhamento do eixo.

4. Ambiente de Operação

As bombas lidam com água, produtos químicos, óleos e lamas. O ambiente do acoplamento pode incluir umidade, vapores corrosivos, poeira ou temperaturas extremas. Essas condições afetam a seleção do material e do selo.

Para ambientes externos ou úmidos, escolha materiais resistentes à corrosão e selagem apropriada. Em fábricas químicas, verifique a compatibilidade do elastômero com os fluidos do processo. Altas temperaturas reduzem a vida útil do elastômero e podem exigir acoplamentos de disco metálico ou de engrenagem.

5. Acesso à Instalação e Manutenção

Algumas salas de bombas têm espaço limitado. Um acoplamento que permite a substituição de elementos sem mover o motor ou a bomba economiza horas durante a manutenção. Considere o diâmetro geral, o espaçamento axial necessário e se é necessário um espaçador.

Resumo dos Fatores de Seleção

Aplicações Comuns de Acoplamentos de Motores de Bomba

As seguintes aplicações mostram onde um acoplamento para o serviço de motor de bomba deve lidar com condições operacionais específicas.

Tabela 2: Aplicações comuns de acoplamentos de motores de bombas e principais fatores de seleção.

Bombas de água e esgoto usam acoplamentos flexíveis para lidar com pequenos desalinhamentos e amortecer vibrações. O acoplamento deve resistir à umidade e, em alguns casos, à água clorada. Um acoplamento confiável para bombas de água geralmente combina borcas resistentes à corrosão com um elastômero adequado para condições úmidas.

Bombas químicas geralmente lidam com fluidos corrosivos ou de densidade variável. Os acoplamentos devem tolerar variações de carga e resistir à exposição a produtos químicos. A compatibilidade do material e o selamento são críticos.

As bombas de HVAC operam silenciosamente por longas horas. Acoplamentos flexíveis de mandíbula ou de pino/bucha são comuns porque isolam as vibrações e evitam a transmissão de ruído para as estruturas dos edifícios.

As bombas de alimentação de caldeiras operam a alta velocidade e pressão. Elas precisam de acoplamentos com equilíbrio preciso e alta capacidade de torque. Acoplamentos de disco, diafragma ou engrenagem são frequentemente usados nesses serviços críticos.

As bombas de pipeline movem produtos sobre longas distâncias. Os acoplamentos devem ser confiáveis, fáceis de inspecionar e tolerantes às condições externas. Trens de bombas grandes podem usar acoplamentos de engrenagem para torque e acoplamentos de disco flexível para equilíbrio.

Materiais e Fabricação

O desempenho de um acoplamento para o serviço de motor de bomba depende da qualidade do material e da precisão da usinagem. Na Hebei Suju, os centros de acoplamento são tipicamente fabricados em aço ou ferro fundido, dependendo do tipo e tamanho. Elementos flexíveis usam elastômeros selecionados ou compostos de borracha adequados à temperatura da aplicação e exposição química.

Principais etapas de fabricação incluem:

1. Seleção de material: Combinação do material do cubo e do elastômero de acordo com a função.

2. Usinagem: Obtenção de furos, chavetas e perfis de cubo precisos.

3. Tratamento térmico: Endurecimento das superfícies sujeitas ao desgaste, quando necessário.

4. Balanço: Balanço dinâmico para aplicações de alta velocidade.

5. Inspeção: Verificação dimensional, teste de dureza e inspeção visual.

6. Preservação: Proteção contra corrosão e embalagem para envio.

Nosso controle de qualidade em todo o processo garante que cada etapa seja documentada e repetível. Podemos fornecer relatórios de inspeção e certificados de material sob demanda.

Erros Comuns na Seleção de Acoplamentos para Motores de Bombas

Até engenheiros experientes podem cometer erros na seleção. Evite esses erros comuns ao escolher um acoplamento para o serviço de um motor de bomba:

• Subdimensionamento do acoplamento: O uso do torque nominal sem um fator de serviço leva ao fadiga e falha precoce.

• Ignorar a tensão do tubo: Presumir um alinhamento perfeito causa carga no rolamento e desgaste do selo.

• Elastômero errado: Usar um elemento de borracha que se degrade no fluido bombeado ou na faixa de temperatura.

• Desprezar o equilíbrio: Rodar um acoplamento desequilibrado a alta velocidade causa vibração.

• Instalação pobre: Tensão inadequada dos parafusos ou ajuste do cubo causa soltura e desalinhamento.

Se você estiver substituindo um acoplamento de bomba com falha, investigue o motivo da falha. A causa raiz pode ser desalinhamento, sobrecarga, ataque químico ou contaminação. A substituição deve resolver o problema.

Dicas de alinhamento e instalação do motor da bomba

Uma instalação adequada estende a vida útil do acoplamento e do rolamento. Siga estas diretrizes para um acoplamento confiável para conjuntos de motores de bomba:

1. Alinhe os eixos dentro dos limites de classificação do acoplamento. Mesmo os acoplamentos flexíveis desgastam mais rápido quando operados perto de seus limites.

2. Verifique a tensão do tubo antes do alinhamento final. Desconecte o encanamento e verifique se as abas da bomba se ajustam naturalmente. Um bom alinhamento do motor da bomba começa com a eliminação das forças externas no invólucro.

3. Use o elemento correto. Combine o material da aranha, do arbusto ou do disco com a temperatura e o ambiente químico.

4. Aperte os parafusos de torção de acordo com as especificações. Torque desigual causa desvio do cubo e vibração.

5. Monitore a vibração e a temperatura. Leituras incomuns podem indicar desalinhamento, desgaste do elemento ou problemas de rolamento.

Para conjuntos de bombas críticos, programe a inspeção do acoplamento durante a manutenção planejada. A detecção precoce de desgaste evita falhas inesperadas e tempo de inatividade custoso.

Quando escolher um acoplamento personalizado para o serviço do motor da bomba

Os acoplamentos do catálogo se encaixam em muitas aplicações de bombas, mas algumas situações exigem um projeto de acoplamento de bomba personalizado. Considere um acoplamento personalizado quando:

• Os orifícios dos eixos são de tamanhos não padrão.

• O espaço entre os eixos requer um comprimento de espaçador especial.

• A torção ou a velocidade estão fora dos intervalos padrão do catálogo.

• O acoplamento deve corresponder a uma peça legada que não está mais disponível do fabricante original.

• O ambiente requer materiais, vedações ou revestimentos especiais.

Se alguma dessas condições se aplicar, um acoplamento personalizado é a melhor opção. Na Hebei Suju, especializamo - nos em acoplamentos personalizados, desde o desenho até a entrega. Envie - nos o seu desenho ou uma amostra usada, e nossos engenheiros avaliarão a capacidade de fabricação e fornecerão um orçamento.

Mini - Cenários: Escolha de Acoplamentos para Motores de Bombas em Salas de Bombas Reais

Reforma de uma estação de tratamento de esgoto. Uma estação municipal de tratamento de esgoto substituía os elementos flexíveis em um acoplamento de mandíbula a cada quatro meses. A equipe de manutenção presumiu que os acoplamentos eram de baixa qualidade. A inspeção mostrou que a tensão no tubo estava afastando o eixo da bomba 0,4 mm da linha central do motor, além do limite radial do acoplamento.

Depois de realinhar a bomba e adicionar um acoplamento de pino/bucha mais tolerante, os intervalos de substituição aumentaram para dois anos. A solução real não foi um melhor elemento flexível; foi resolver o desalinhamento.

A falha da bomba química. Uma fábrica química instalou um acoplamento elastomérico padrão em uma bomba que manipula solventes a 80°C. Em oito meses, o elemento flexível endureceu e rachou. A vibração aumentou e os rolamentos da bomba começaram a falhar.

A troca para um elastômero de alta temperatura e a adição de um revestimento resistente à corrosão nos cubos resolveram o problema. O acoplador de reposição funcionou por três anos sem falha dos elementos.

O problema de equilíbrio da bomba de alimentação da caldeira. Uma bomba de alimentação de caldeira auxiliar de uma usina elétrica operava a 2.900 RPM e apresentou alta vibração após uma troca do acoplador. O novo acoplador tinha o tamanho correto, mas não havia sido balanceado dinamicamente.

Depois de enviar o acoplador de volta para o balanceamento de grau ISO, os níveis de vibração caíram em 60%. O caso mostrou que o tamanho não é a única especificação que importa em bombas de alta velocidade.

Padrões de Acoplamento para Motores de Bombas

Um acoplador para o serviço de motor de bomba é frequentemente selecionado ou inspecionado de acordo com padrões internacionais. Referências comuns incluem os padrões ISO para gerenciamento de qualidade e o ISO 21940-11 para procedimentos de balanceamento de rotores. As diretrizes da AGMA também fornecem classificações de acopladores de engrenagem e fatores de serviço.

Na Hebei Suju, nosso sistema de qualidade é certificado nos padrões ISO 9001, ISO 14001 e ISO 45001. Podemos balancear acopladores de acordo com os graus ISO e fornecer certificados de material, relatórios de inspeção e registros dimensionais sob demanda.

Lista de verificação de seleção de acoplamento rápido para motores de bomba

Use esta lista de verificação ao especificar um acoplamento para a função do motor da bomba:

• Confirme a potência do motor, a velocidade e o torque nominal.

• Aplique o fator de serviço correto para o tipo e a função da bomba.

• Meça o desalinhamento angular, radial e axial.

• Verifique a tensão do tubo e o movimento da fundação.

• Verifique a velocidade máxima de operação e os requisitos de balanceamento.

• Avalie a temperatura, a umidade e a exposição a produtos químicos.

• Verifique os diâmetros dos furos, os tamanhos das chavetas e o comprimento do espaçador.

• Escolha um material do elemento compatível com o ambiente.

• Planeje os intervalos de inspeção e substituição do elemento.

• Seguir esta lista de verificação ajudará você a especificar o acoplamento certo para a função do motor da bomba e evitar refazimentos.

Perguntas Frequentes

Qual é o melhor acoplamento para um motor de bomba?

Não existe um único melhor acoplamento para conjuntos de motores de bomba. A escolha certa depende do tipo de bomba, torque, velocidade, desalinhamento e ambiente. Acoplamentos flexíveis, como os do tipo mandíbula, pino/bucha e disco, são comuns para bombas gerais. Os acoplamentos de engrenagem são adequados para bombas grandes e de alto torque.

Um acoplamento de engrenagem pode ser usado para um motor de bomba?

Sim. Os acoplamentos de engrenagem são usados em bombas grandes e de alto torque, como bombas de alimentação de caldeira, bombas de lama e bombas de água de resfriamento. Eles exigem lubrificação, mas lidam bem com altos torques e desalinhamentos multidirecionais.

Como dimensionar um acoplamento para um motor de bomba?

Calcule o torque nominal a partir da potência e da velocidade do motor. Aplique um fator de serviço com base no tipo de bomba e na carga. Em seguida, selecione um acoplamento cujo torque nominal seja igual ou superior ao valor ajustado. Verifique também a velocidade, o desalinhamento e a capacidade do furo.

O que causa a falha precoce do acoplamento do motor de bomba?

Causas comuns incluem dimensionamento inadequado, desalinhamento excessivo, tensão nas tubulações, dano químico ou térmico ao elemento, má lubrificação nos acoplamentos de engrenagem e instalação incorreta.

Com que frequência deve um acoplamento de bomba ser inspecionado?

Inspecione os acoplamentos de bomba durante a manutenção programada, normalmente anualmente ou de acordo com a recomendação do fabricante da bomba. Bombas de alta velocidade ou críticas podem precisar de inspeções mais frequentes. Verifique o elemento, os parafusos, o alinhamento e os níveis de vibração.

Conclusão

Um acoplamento para o funcionamento do motor da bomba é mais do que uma conexão mecânica. Ele protege o motor, a bomba, os rolamentos e os selos contra vibrações, desalinhamentos e variações de carga. Escolher o certo significa equilibrar o torque, a velocidade, o desalinhamento, o ambiente e o acesso à manutenção.

Na Hebei Suju, ajudamos engenheiros e compradores a selecionar e fabricar acoplamentos para tratamento de água, processamento químico, HVAC, geração de energia e conjuntos de bombas industriais gerais. Se você precisar de um acoplamento flexível padrão ou de um projeto personalizado a partir de seu desenho, nossa equipe pode orientá - lo na especificação do seu acoplamento para aplicação em motores de bomba.
